산란 방식 온라인 탁도 센서 반대 간섭

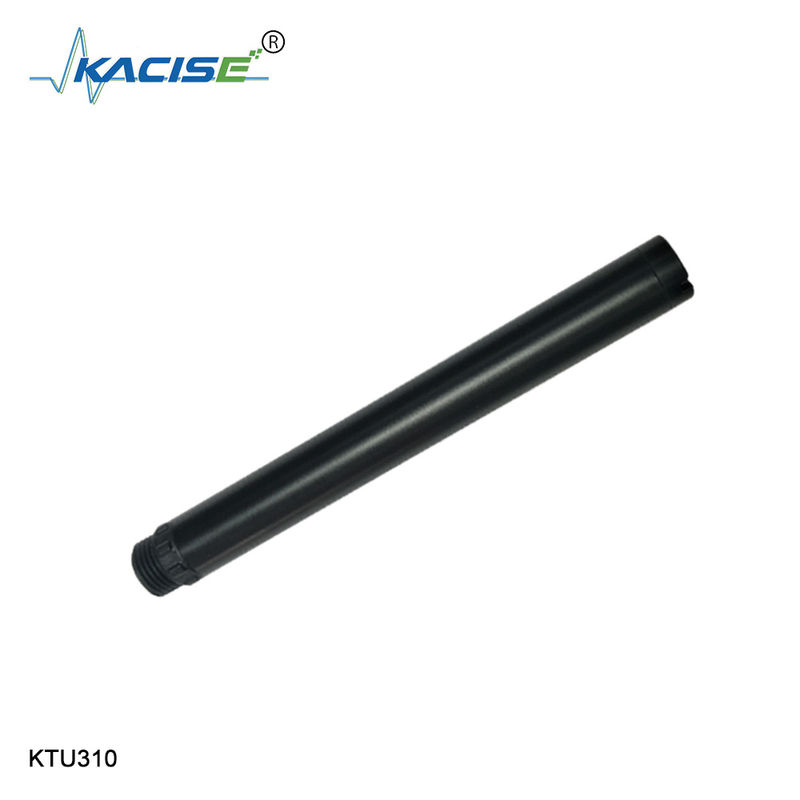

중요한 파이버 구조, 강한 대항 간섭 능력을 흩뿌리는 KTU310 온라인 탁도 센서 90 '각

1.원리

KTU310 통합형 온라인 탁도계는 설계되고 스캐터링 광 탁도계의 원리에 의해 만들어집니다. 광빔이 물시료에 들어갈 때, 빛은 물시료에서 혼란 물질에 의해 흩뿌려집니다. 물시료에서 혼란은 입사광의 수직 방향에서 산란광의 강도를 측정함으로써 산정될 수 있고 그것을 내부 눈금 측정 값과 비교하면서, 최종값이 선형화 뒤에 출력됩니다.

2.특징

90 '각도 산란 원리, 짜맞춘 온도 센서

지원 알에스 485 방식, 모드 버스 / RTU 프로토콜

파이버 구조, 외부 등의 강한 대항 간섭 능력

적외선 led 광원, 고안정성

IP68, 차폐, 물 깊이, 20 미터

유지하도록 편리하고, 빠르고, 안정적이고 쉽습니다

3.기술적 요구

4.차원 도면

팁 : AMI 투르빈웰

EPA는 대체 방법 비접촉 비탁계를 승인했습니다

그것이 비접촉 탁도계 ⁴⁹를 위한 EPA-승인된 혼란 모니터링 방법이라는 점에서 이 방법은 유일합니다. 비접촉, 또는 표면 산재, 비탁계로서, AMI 투르빈웰은 다른 절차 또는 온라인 모니터링 기구와 같이, 연속적인 감시를 위해 의도됩니다. 2009년까지, 어떤 표면 산재 디자인도 USEPA에 의해 승인받지 않았습니다.

조명 공급원이 400과 600 nm 사이에 스펙트럼 응답과 LED일 것은다고 이 설계는 요구합니다. 입사 광선 빔은 45 각도, +/- 5 도 물의 표면에 도달하기 위해 움직이게 되어야 합니다. 그것이 물을 때리기 전에 살다발 가르개는 이 라이트 빔의 작은 부분을 굴절시키는데 사용되어야 합니다. 이 편향된 빔은 빛의 세기를 모니터링하는 것에게 기준 신호로서 사용됩니다. 1차 광탐지기는 조명 공급원에게 직각에서 설정되고, 400-600 nm 사이에 최대 스펙트럼 응답을 가지고 있어야 합니다. 알고리즘은 그리고 나서 뿔뿔이 흩어지고 기준 신호의 빛의 세기를 기반으로 혼탁 레벨을 결정합니다.

그것이 표면 산재 설계일지라도, 라이트 빔에 의해 여행된 (LED 근원에서부터 광검출기까지) 전체 거리는 10 센티미터를 초과하여서는 안됩니다. EPA에 의해 승인받기 위해, 이 방법은 단지 0-40 NTU의 범위에 대해 사용될 수 있습니다. 그러나, 이러한 읽기가 EPA-순응하는 간주되지 않을 것일지라도, 비탁계 자체는 200 NTU까지 사용될 수 있습니다.
