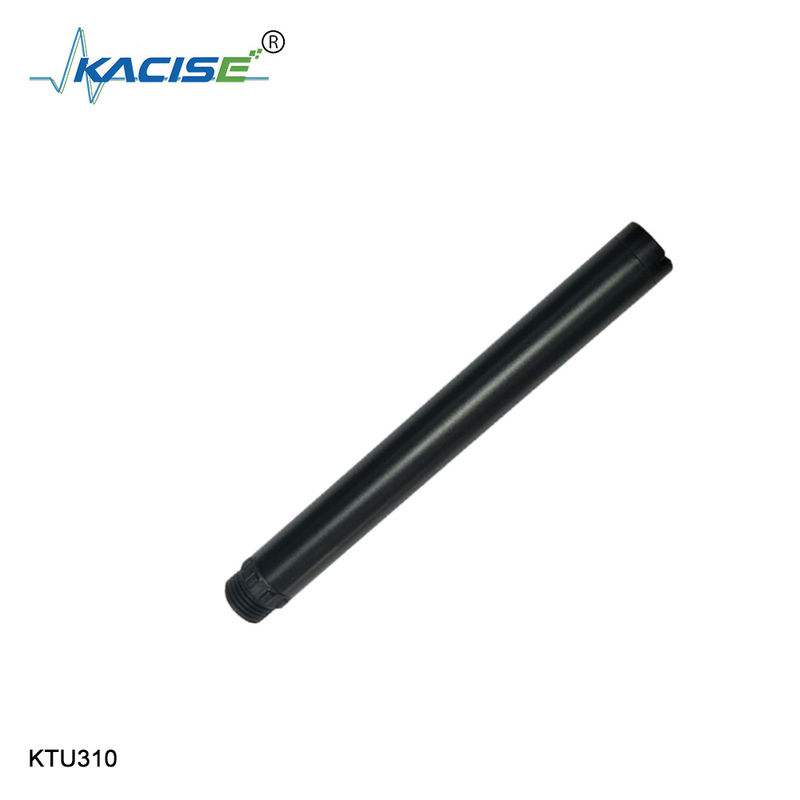

온라인 흐린 물의 청결도 센서 20m 깊이 KTU310

1원칙

KTU310 통합 온라인 투르비디미터는 분산 빛 투르비디미터 원칙에 의해 설계 및 제조됩니다. 빛 빔이 물 샘플에 들어갈 때,빛은 물 샘플의 흐린 물질에 의해 산산조각됩니다.. The turbidity in the water sample can be calculated by measuring the intensity of the scattered light in the vertical direction of the incident light and comparing it with the internal calibration value, 최종 값은 선형화 후에 출력됩니다.

2특징

90° 각의 산란 원리, 내장 온도 센서

RS-485, Modbus/RTU 프로토콜 지원

섬유 구조, 외부 빛의 강력한 반 간섭 능력

적외선 LED 광원, 높은 안정성

IP68, 방호, 수심 20m

편리하고, 빠르고, 안정적이며, 유지보수가 쉽다

3기술 사양

4.차원 도면

팁:오리온 방법 AQ4500

오리온 방법 AQ4500는 테르모 사이언티픽이 개발했으며 그들의 흐름을 측정하는 방법인 테르모 오리온 AQUAfast Turbidimeter Model AQ4500을 기반으로 한다.이 방법은 EPA 방법 180의 모든 요구 사항을 준수합니다..1 지정된 광원을 제외하고는 이 방법에는 여전히 400 nm에서 600 nm 사이의 스펙트럼 응답을 가진 90도 광 탐지기가 필요합니다.반사광선과 산란광선은 10cm 이상 이동할 수 없습니다..

레이팅된 파란색 LED의 스펙트럼 출력은 텅프렌 램프와 같습니다.

다채색 텅스텐 램프를 광원으로 사용하는 대신, 오리온 방법 AQ4500는 ′′백색′′ LED를 사용합니다. 일반적으로 좁은 대역 LED로 광대역 출력을 달성하기 위해,이 방법은 광소로 덮인 파란색 LED를 사용합니다.이것은 파란색 450nm 파장의 스펙트럼 출력을 울프스탄 소스 / 캐드미엄 황화물 검출기 조합과 같은 넓은 스펙트럼 반응으로 확장합니다.

또한 LED 광원 사용은 빠른 펄싱 동작을 가능하게 합니다. 이 방법은 빛을 펄싱함으로써 동기 검출을 가능하게 합니다.⁴⁰동기 검출은 방랑 빛이나 전자적 인 오류가 거의 제거 될 수 있다는 것을 의미합니다.오리온 방법 AQ4500 또한 두 개의 사진 탐지기를 사용하여 색 흡수로 인한 오류를 줄입니다.네펠로메트릭, 90도 검출기 외에도 AQ4500 투르비디미터는 전송 (180도) 빛 검출기를 가지고 있습니다.⁴⁶전송된 탐지기에 도달하는 빛은 네펠로메트릭 산란 빛 빔에 대한 참조 빔으로 사용됩니다. 이것은 흡수로 인한 색상 보상을 허용합니다.

오리온 메소드 AQ4500는 흐름을 측정하기 위해 비정형, 네펠로메트릭 기술을 사용합니다.

EPA를 준수하기 위해, 오리온 방법 AQ4500는 0.06-40 NTU의 제한 범위가 있습니다. 샘플이 이 제한을 초과하면 40 NTU 이하로 희석해야합니다.새로운 측정은 원래 샘플의 흐름을 결정하기 위해 희석 요인에 곱할 수 있습니다.이 기기의 설명서는 0-4000NTU에서 사용할 수 있다고 주장하지만,이 방법의 승인 된 버전은 40NTU로 판독을 제한합니다.기기 또는 방법이 EPA에 의해 승인 된 것만으로 EPA 방법 180에 적합하다는 것을 의미하지 않는다는 점에 유의해야합니다..1. 테르모 오리온 AQ4500 투르비디미터는 0.06-40 NTU 사이의 흐름을 위해 EPA가 승인했지만 텅프렌 필라멘트 램프가 아닌 LED를 사용하기 때문에 EPA 방법 180에 적합하지 않습니다.1.
