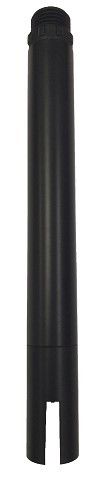

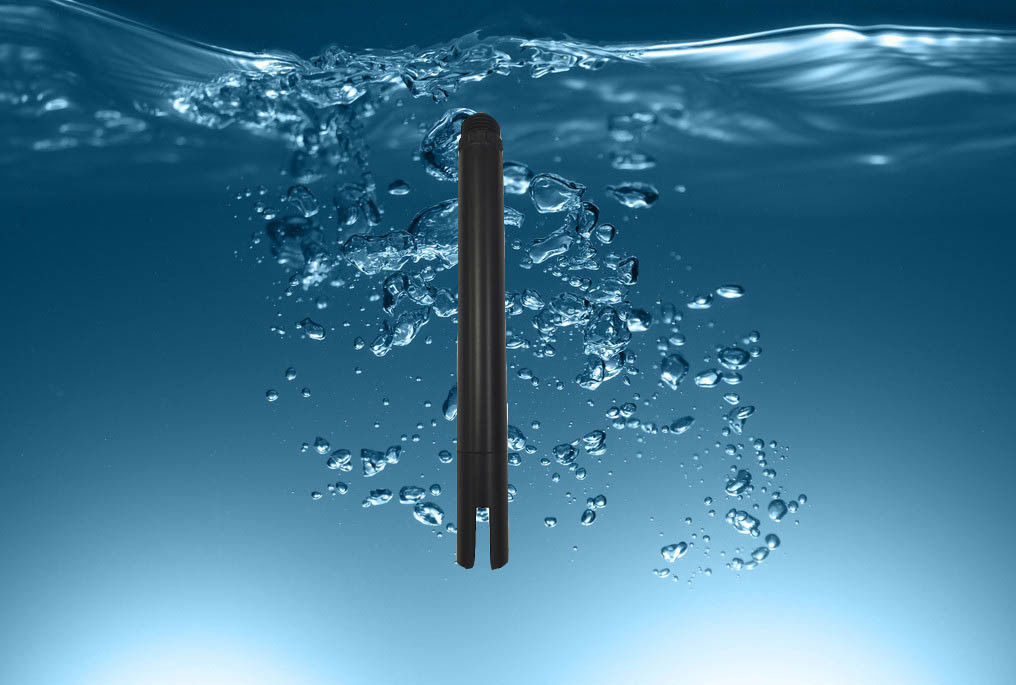

KEC310 온라인 전도성 센서 설치가 쉽다 잠수 설치 Ip68

1응용 환경

식수/지상수/다양한 수자원/산업용 수처리

2특징

• 신호 출력: RS-485 (Modbus/RTU 프로토콜)
• PLC, DCS, 산업 제어 컴퓨터, 일반 컨트롤러, 종이 없는 기록 기기 또는 터치 스크린 및 기타 타사 장비에 연결하기 편리합니다.
• 쉽게 설치할 수 있습니다.
• IP68, 격리 수준.

3기술 사양

4.차원 도면

5설치

참고: 설치 및 시험 중에 컨테이너의 바닥과 옆벽에서 최소 2cm 떨어져 있어야 합니다.

6전기 전도성 및 그 측정

우리 몸 속의 액체들 - 혈액, 림프, 간장 액체 - 모두 고농도의 염화나트륨과 다른 미네랄이 있습니다. 그것들은 모두 전해질입니다. 혈액의 전도도는 대략 0.54 S/m 37°C에서

전기 전류가 전하 이온에 의해 운반되는 수분 용액의 전도성은 전하 운반자의 수 (농도) 로 결정됩니다.이동속도 (이온 이동성은 용액 온도에 따라 달라집니다) 그리고 운반하는 전하 (이온의 진동성)따라서 대부분의 수분 용액에서 더 높은 농도는 더 많은 이온을 생성하고 따라서 더 높은 전도성을 가져옵니다. 그러나 어떤 최대 농도에 도달 한 후,전도성은 농도가 증가함에 따라 감소하기 시작할 수 있습니다.따라서 같은 소금의 두 가지 다른 농도는 동일한 전도성을 가질 수 있습니다.

온도 는 또한 전도성 에 영향 을 미치는데, 더 높은 온도 에서 이온 이 더 빨리 이동 하여 전도성 을 증가 시키기 때문 이다. 순수 물 은 전기 를 잘 전도 하지 않는다.공중에서 10 mg/L 이하의 이산화탄소와 총 용해된 고체들을 포함하고 있는 평형 상태의 일반 증류 물의 전도도는 약 20 μS/cm입니다.각종 용액의 전도성은 아래 표에서 나타납니다.

증류 물의 전도도는 대략 0.055μS/cm입니다.

TDS 미터에서 자동 온도 보상 (ATC) 을 위해 사용되는 전도성 센서 (왼쪽) 와 온도 센서의 두 개의 전극 (ညာ)

용액의 전도도를 결정하기 위해전도성 또는 저항 미터 (기술적으로 동일) 가 일반적으로 사용되고 측정 값은 수동 또는 자동으로 전도성으로 재 계산됩니다.이것은 측정 장치 또는 센서의 물리적 특성을 고려하여 수행됩니다. 여기에는 전극의 면적과 두 전극 사이의 분리 거리가 포함됩니다.센서는 아주 간단합니다.: 그들은 전해질 용액에 잠겨있는 전극 쌍으로 구성됩니다. 전도도를 측정하는 센서는셀 상수, 전극 사이의 거리의 비율로 주어집니다D전류 흐름에 정상 영역으로A:

K = D/A

이 공식은 전극의 면적이 그 사이의 분리보다 훨씬 커지면 잘 작동합니다. 왜냐하면 이 경우 대부분의 전기 전류가 전극 사이에 직접 흐르기 때문입니다. 예:액체의 1m3에 대해K = D/A= 1cm/1cm2 = 1cm−1. 작은 넓게 떨어져 있는 전극을 가진 세포는 1.0cm−1 또는 그 이상의 세포 상수를 가지고 있으며, 더 크고 가까운 거리에 떨어져 있는 전극을 가진 세포는 0의 상수를 가지고 있음을 참고하십시오.1cm-1 이하전도도를 측정하는 다양한 장치의 셀 상수는 0.01에서 100cm-1까지 다양합니다.

이론적인 셀 상수: 왼쪽K= 0.01cm−1, 오른쪽K= 1cm−1

측정된 전도성으로부터 전도성을 얻기 위해 다음 공식을 사용한다.

σ = K ∙ G

어디

σ용액 전도성 (S/cm)

Kcm-1의 세포 상수입니다.

G시멘스의 세포 전도도입니다.

셀 상수는 보통 계산되지 않지만 특정 측정 장치 또는 설정에 대해 알려진 전도성 용액을 사용하여 측정됩니다. 이 측정 값은 계량에 입력됩니다.자동으로 측정된 전도성 또는 저항으로부터 전도성을 계산하는전도성은 용액의 온도에 달려 있기 때문에 devices for measuring conductivity often contain a temperature sensor that allows measuring the temperature and providing the automatic temperature compensation (ATC) to the standard temperature of 25°C.

전도도를 측정하는 가장 간단한 방법은 용액에 담긴 두 개의 평면 전극에 전압을 적용하고 생성 된 전류를 측정하는 것입니다. 이것은 잠재력 측정 방법이라고합니다.오흐의 법칙에 따르면, 전도성G전류의 비율난전압으로V:

G = I/V

그러나, 모든 것 은 보이는 것 처럼 간단 하지 않습니다. 많은 어려움 이 있습니다. DC 전압 을 사용 할 때, 이온 은 전극 표면 근처 에 축적 될 수 있으며, 표면 에서 화학 반응 이 일어날 수 있습니다.이것은 전극 표면에 극진 저항을 증가로 이어질 것입니다예를 들어, 나트륨 클로라이드 용액의 저항을 멀티미터를 사용하여 측정하려고 하면우리는 분명히 디스플레이에 판독이 상당히 빠르게 증가하는 것을 볼 수 있습니다이 문제를 완화하기 위해, 종종 두 개의 대신 네 개의 전극을 사용합니다.

전극 양극화는 교류를 적용하고 측정 주파수를 조정함으로써 방지되거나 감소 할 수 있습니다. 낮은 주파수는 낮은 전도도를 측정하는 데 사용됩니다.양극화 저항이 비교적 작을 때더 높은 주파수는 높은 전도도 값을 측정하는 데 사용됩니다. 주파수는 일반적으로 용액의 측정 된 전도도를 고려하여 자동으로 조정됩니다.현대 디지털 2전극 전도도 측정기는 일반적으로 복잡한 교류파 형태와 온도 보완을 사용합니다.그들은 공장에서 캘리브레이션이 이루어지고 있으며, 시간이 지남에 따라 셀이 끊임없이 변화하기 때문에 종종 현장에서 재칼리브레이션이 필요합니다.그것은 오염 또는 전극의 물리-화학적 변경으로 인해 변경 될 수 있습니다..

전통적인 2전극 전도도 측정기에서는 두 전극 사이에 교류 전압을 적용하고, 그 결과되는 전류를 측정합니다. 이 측정기는 간단하지만,단점이 있습니다. 용액 저항뿐만 아니라 전극의 양극화로 인한 저항을 측정합니다.양극화의 효과를 최소화하기 위해 4전자 세포와 플래티나 블랙으로 덮인 플래티나화 된 세포가 종종 사용됩니다.
