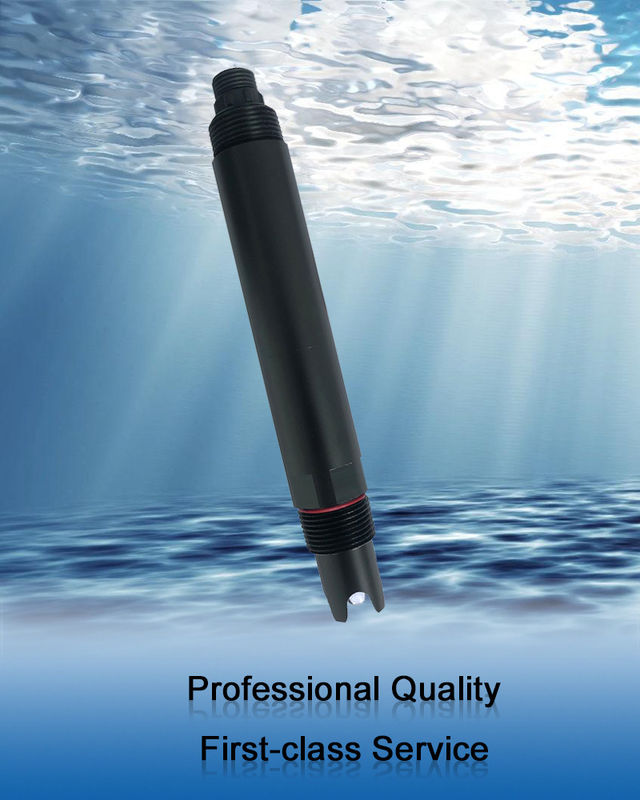

KPH601 온라인 PH 센서 신호 출력: RS-485 (Modbus/RTU 프로토콜)

1.신호 처리 및 환경 영향

캘리브레이션 및 제어전극은 제로점과 기울기로 특징이 있다. 두 포인트 캘리브레이션 외에도 전극의 성능을 모니터링할 수 있는 다른 방법이 있다. 예를 들어,소위 1점 캘리브레이션이 수행될 수 있습니다., 기울기가 일정하게 유지되는 조건으로, 펌퍼 용액을 사용하는 대신 공정 샘플을 채취하고 그 pH 값을 실험실에서 측정하면,전극은 프로세스에서 제거 할 필요가 없습니다.pH 송신기는 실험실에서 샘플에서 얻은 pH 값을 사용하여 설정 할 수 있습니다.측정 용액의 pH 값은 온도와 같은 다른 매개 변수들의 함수라는 점을 고려해야 합니다., 용해된 C02 수준, 반응의 완료 등시스템 제어의 두 번째 가능성은 실험실에서 제로 포인트와 기울기를 모두 결정하고 pH 송신기에 값을 입력하는 것입니다..

온도 보상자동 온도 보완은 일반적으로 산업에서 사용되며, 일정한 온도에서 캘리브레이션과 pH 측정이 이루어지는 경우를 제외하고.프로세스 온도가 실내 온도와 10°C 이상 차이가 없다면, 측정 오류가 pH 단위 0.15 미만이기 때문에 온도 보상이 종종 필요하지 않습니다.

측정 값의 정확성과 재생 가능성실험실과 산업에서의 pH 측정의 주요 차이점은 캘리브레이션 빈도와 pH 집합의 접근성입니다.측정 값의 정확성과 재생 가능성은 기본적으로 전극의 캘리브레이션 빈도와 유지에 달려 있습니다..

환경환경적 영향은 주로 케이블과 pH 송신기에 영향을 미칩니다. 가장 중요한 요소는 주변 온도, 상대 습도 및 전자기장입니다. 따라서산업용 보호급 IP65을 준수해야 합니다.산업에서는 다양한 위험 영역이 존재할 수 있습니다. pH 송신기는 각 안전 구역의 요구 사항에 따라 설계되어야합니다.

케이블신호는 고 임피던스이기 때문에 긴 케이블은 장애에 민감합니다. 10 미터 이상의 케이블 길이는 사전 증폭기가 바람직하며, 20 미터 이상의 길이는 필수적입니다.동축 케이블은 전극 연결 케이블로 사용됩니다강한 전자기 장애의 경우 (예를 들어 모터로 인한 경우) 삼축 케이블을 사용하는 것이 현명합니다.원자력발전기, 원자력발전기 및 원자력발전기외부 방패는 한 곳에만 고정되어 있어야 합니다.

신호 해석신호 컨디셔닝을 위해, 송신기는 입력과 출력 사이에 대관적으로 격리되어 지상 루프를 방지합니다.이것은 배에 송신기 땅과 땅 잠재력 사이의 잠재적 차이로 인한 장애를 피하는 데 도움이됩니다이 지상 전류는 다른 경우 참조 전극을 통해 흐르고 신호 오류로 나타나거나 심지어 참조 시스템을 파괴합니다.이러한 종류의 장애는 galvanic 고립을 통해 예외없이 제거됩니다.디지털 측정 시스템 지난 10 년 동안 디지털 프로세스 분석 측정 시스템 (pH 및 기타 매개 변수) 의 개발센서 운영에 상당한 개선이 이루어졌습니다.여기에는 센서에서 송신기에 측정 신호의 디지털 전송이 포함됩니다.이것은 상기 환경 요인과 케이블 길이가 신호 무결성에 미치는 영향을 제거합니다..

2.기술S사양

3.차원D파는 것

참고: 센서 커넥터는 M16-5 코어 방수 관절 남성 머리입니다.

4.설치

참고: 센서는 설치시 적어도 15도 이상의 각도로 위아래 또는 수평으로 설치되어서는 안 됩니다.
