1.원리

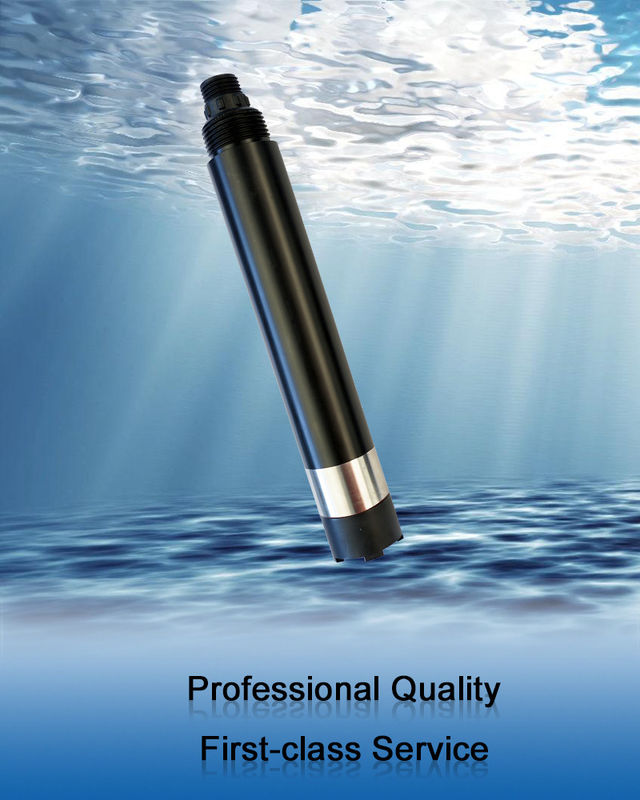

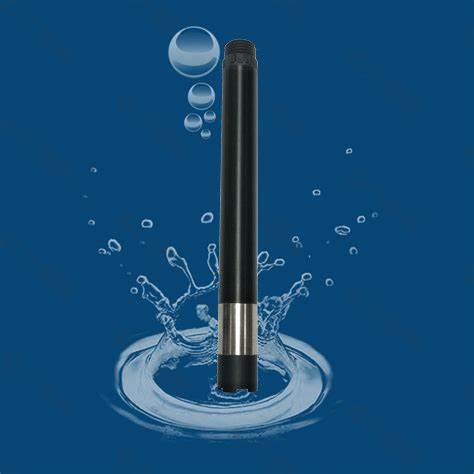

KFDO310 통합된 운항 노선 형광 용존 산소 센서는 물리학에서 특정 물질의 활발 형광의 담금질 원리를 기반으로 설계되고 만들어집니다. 발광 다이오드로부터의 푸른 빛은 휘황한 캡의 내부면 위의 형광 물질을 밝힙니다. 내부면 위의 형광 물질은 자극되고, 적신호를 방출합니다. 적신호와 푸른 빛 사이의 위상차를 발견하고, 그것을 내부 눈금 측정 값과 비교함으로써, 산소 분자의 농도는 산정될 수 있고 최종값이 온도 자동 보정에 의해 출력될 수 있습니다.

2.특징

어떤 전해액, 어떤 편광

어떤 필요도 흐름 속도에 의해 영향을 받지 않는 산소를 소비하지 않습니다

짜맞춘 온도 센서, 자동 온도 보상

황화물과 같은 화학 제품로 부터 벗어나세요

작은 동향, 빠른 응답, 더 정확한 측정

유지보수가 필요없는, 긴 서비스 라이프, 더 낮은 사용 비용

휘황한 캡은 대체하기 쉽습니다

알에스 485 방식 인터페이스, 모듈뷔스-RTU 프로토콜

3.기술적 요구

4.차원 도면

5.설치와 전기 접속

설치합니다

온도 감지부는 영화 헤드 표면과 충돌을 피하기 위한 액체 표면 아래에 가라앉아야 합니다. 이 얇은막의 부분적인 더 헤드는 침전물로 부터 벗어납니다.

전기 접속

더 케이블은 라인 순서에서 규정된 4개 핵심 뒤틀린 쌍 차폐 선입니다 :

적색 배선 -- 전원은 (12V-24VDC)를 끈으로 묶습니다

검은 선 (국민 총수요)

청색 선 -- 485a

백선 -- 485b

전화 전에, 배선용 순서는 배선 오류에 의해 초래된 불필요한 손실량을 피하기 위해 주의깊게 확인되어야 합니다.

배선 지침 : 더 케이블 장기의 침적이 안에 (바닷물을 포함하여) 급수되거나, 공기에 노출시킨 것을 고려하시오 그러면 모든 배선은 방수 처리를 하도록 요구됩니다, 고객 케이블이 어떤 부식 방지 능력을 가져야 합니다.

6.유지

수선 계획과 방법

수선 계획

와는 달리 원칙적으로 전기 화학적인 탐침이 탐침을 하 산소를 소비하지 않고, 자주 청소될 필요가 없습니다 (점성액에서 사용될 때를 제외하고).

기록 : 위에서 말한 테이블에서 정비 빈도는 단지 추천되고 유지 관리자에게 센서의 실제 사용에 따라 센서를 청소하도록 요청합니다 ; 그러나, 휘황한 캡 교체 횟수는 일년에 한 번 권고됩니다.

유지 관리 방법

센서 외부 표면 : 수돗물과 센서 외부 표면을 청소하시오 그러면 여전히 잔해 잔여물, 축축한 부드러운 직포와 닦기가 있다면 약간의 완고한 때를 위해, 당신은 청소하기 위한 수돗물에 약간의 가정 세정액을 추가할 수 있습니다.

휘황한 캡의 외부 표면 : 센서의 프런트 엔드의 보호 커버를 제거하고, 깨끗한 물로 센서의 밝은 윈도우 위의 때를 헹구고, 마침내 표지를 커버하세요 ; 당신이 후려칠 필요가 있다면, 부드러운 직포를 사용하고 힘과 방향의 주의하세요 ; 적당히 만약 당신이 휘황한 필름층을 긁으면, 센서가 일하지 않을 것입니다.

휘황한 캡의 내면 : 만약 수증기 또는 먼지가 휘황한 캡의 내부에 들어가면, 세척 절차가 다음과 같습니다 :

휘황한 캡을 제거하세요 ;

수돗물로 휘황한 캡의 내부면을 분출시키세요 ;

국내 세정 따뜻한 물 세척액의 추가와 함께, 그리스와 오일이 함유된 때를 위해 ;

탈염수로 휘황한 캡의 내부면을 헹구기 ;

물이 완전히 증발할 수 있게 허락하기 위해 점잖게 건조 장소에서 깨끗한 비 면 플란넬 천과 곳과 모든 표면을 말리세요.

센서의 전선을 확인하세요 : 정상적으로 일할 때 전선은 긴장되지 않아야 합니다, 그렇지 않았다면 그것이 전선 안에서 전선을 깨고 센서를 야기시키기 쉽고 정상적으로 일할 수 없습니다.

부식 또는 다른 손상을 위한 센서 하우징을 조사하세요.

휘황한 캡의 일상 저장 : 사용하지 않을때, 센서가 오랫동안 습식인 채로 있을 수 있도록, 축축한 스펀지와 보호 커버에서 그들을 두세요. 만약 센서 휘황한 캡의 더 헤드가 오랫동안 마르면, 측정 결과가 표류하고 사용하기 전에 48시간 동안 물에 몰입할 필요가 있을 것입니다.

7.자주 받는 질문

8. 센서의 보정

영점 조절

균형과 2 Ｇ 소듐 아황산염을 잡고, 250 mL 실린더와 물의 98 mL을 나누어 주고, 물을 비이커에 쏟아 붓고, 소듐 아황산염, 유리 로드와 활약이 2% 나트륨 아황산염 솔루션을 얻기 위해 소실된다고 덧붙이고 센서를 수용액, 숫자로 나타내는 안정화의 3 분 뒤에 있는 영점 조절에 위치시키세요. 명령 참조 부록.

경사 보정

센서 프로브는 공기 포화 물에 위치하고 경사가 숫자로 나타내는 안정화의 3 1,2 분 뒤에 눈금 보정됩니다. 명령 참조 부록.

공기 포화 물을 준비 : 신선한 증류수의 2/3 양은 물 표면 위의 다공성 플라스틱 시트를 표류시키기 위해 항온 수조에 추가됩니다 (아래의 그림을 보세요) . 동시에 1 시간 보다 더 물 연속적 폭기에 버블러 (공기 펌프)과 함께, 정지 공기에 쐼, 20 분에 관한 정전기는 공기 뒤에 물을 포화시켰습니다. 센서는 물에 위치하고 경사가 정보가 안정적인 후에 눈금 보정됩니다.

기록 : 대안으로서, 경사 보정은 또한 수분 포화 공기에서 실행될 수 있습니다. 센서 캡이 작은 물방울 없이 지만 습한 채로 남아 있다는 것을 보증하기 위해 센서를 물 (탐침 2-3 밀리미터 위에서 말한 수위)과 보정 물병에 위치시키고, 숫자로 나타내는 안정화의 3 분 뒤에 경사를 눈금 보정하세요.

9.주목하기 위한 핵심

휘황한 캡의 내부면을 햇빛에 노출시키기를 회피하세요

당신의 손으로 형광막을 만지지 마세요

형광막의 표면은 있고 측정과 보정 동안 기포로 부터 벗어납니다

사용 동안 직접적으로 어떠한 기구적 응력 (압박, 스크래치, 기타 등등을) 형광막에 응용하기를 회피하세요

10.품질과 서비스

10.1 품질 보증

품질 검사 부서는 진보적이고 완전한 시험 장비와 수단으로, 정밀검사 절차를 표준화했고 정밀한 일치에서 검역의 규정과 함께, 실험, 안정성 실험을 하기 위한 제품의 72가지 노화 시간은 자격이 없는 제품 공장을 허용하지 않습니다.

화물 인수인은 2% 비협조 금리와 제품의 다량을 반환할 것이고 모든 비용이 업체에 의해 태어날 것입니다. 고찰의 기준은 공급에 의해 제공된 제품 설명을 언급합니다.

배달의 양과 속도를 보증하세요.

10.2 예비품

이 제품은 다음을 포함합니다 :

1개 센서

조작 매뉴얼의 1 카피

증명서 1

10.3 애프터 서비스 갱신

우리의 회사는 판매의 날짜로부터 일년에게 에프터 서비스를 제공하지만, 부적절한 사용에 의해 초래된 피해를 포함하지 않습니다. 수리 또는 조정이 미안하지만, 필요하면 자비로 그것을 반환하세요 그러면 회사는 무료로 기구의 피해를 복구할 것입니다.
