원래 장소:
중국
브랜드 이름:
kacise
인증:
CE
모델 번호:
KCD310

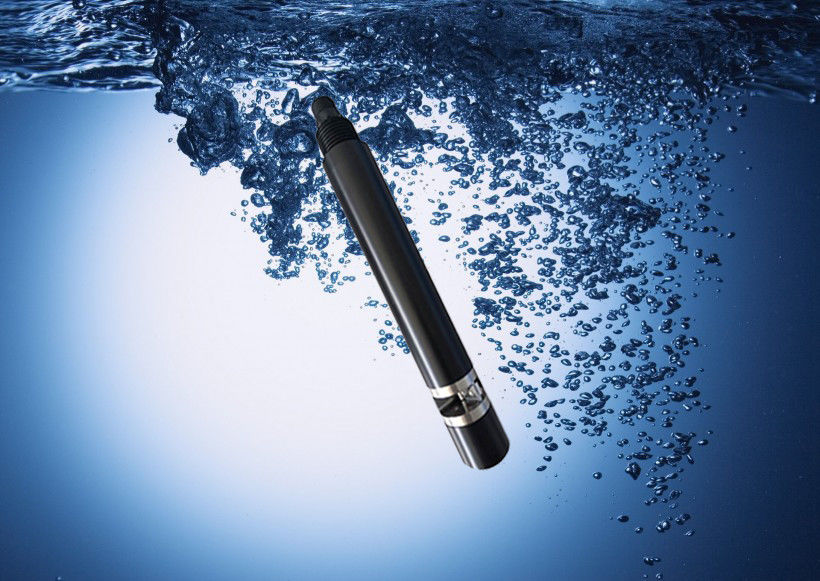

많은 유기 화합물이 물에 녹으면 자외선을 흡수합니다.물에 용해된 유기 오염 물질의 함량은 254nm 파장의 자외선에 이러한 유기 화합물의 흡수를 측정함으로써 정확하게 측정 할 수 있습니다.. KCD310 온라인 COD 센서는 두 개의 광원을 사용합니다. 하나는 자외선 빛으로 물의 COD 함량을 측정하고 다른 레퍼런스 빛으로 물의 흐름을 측정합니다.광 경로 약화는 특별한 알고리즘에 의해 보상됩니다., 더 안정적이고 신뢰할 수있는 측정을 달성하기 위해 미세먼지 불순물의 간섭을 어느 정도 제거 할 수 있습니다.
| 모델 번호 | KCD310 |
| 측정 원칙 | 이중 파장 자외선 흡수 방법 |
| COD 범위 | 0~200mg/L 적 Khp |
| 코드 정확성 | ± 5% F.S. |
| COD 해상도 | 0.1mg/L |
| 흐려짐 범위 | 0 ~ 100 NTU |
| 흐려짐 정확도 | ± 5% F.S. |
| 어둡기 해상도 | 0.1 NTU |
| 캘리브레이션 방식 | 2점 계정 |
| 출력 모드 | RS-485 버스, Modbus/RTU 프로토콜 |
| 전원 공급 | 12 ~ 24 VDC ± 10% |
| 전력 소비 | < 0.2w@12VDC |
| 노동 조건 | 0ー45 °C, < 0.1mpa |
| 저장 온도 | - 5 ~ 65 °C |
| 보호 수준 | IP68 |
| 설치 모드 | 잠수식 장착 |
| 케이블 길이 | 5 미터, 다른 길이 사용자 정의 될 수 있습니다 |
| 센서 하우징용 재료 | POM, 316L 스테인리스 스틸 |
참고: 센서 커넥터는 M16-5 코어 방수 커넥터
물의 흐름 때문에 스센서를 매달 때 피해야 합니다, 스센서를 설치, 물 표면 깊이에서 2 미터 이상 벽이나 다른 수압 구조를 충돌하는 센서,만약 전류가 매우 강하다면센서를 고쳐주세요
센서를 물 표면에서 2m 이상 떨어져 설치하지 마십시오.
센서는 수면의 변동을 고려하여 가능한 가장 낮은 수면 아래 30cm로 낮춰졌습니다.
센서는 거품이 없는 물 속에 배치됩니다.
센서 케이블 외부에 케이블 껍질을 설치하는 것이 좋습니다. 센서는 수평하고 단단하게 위치하고 측정 영역은 전류로 향합니다.
케이블은 4개의 코어 트위스드 페어 보호된 와이어가 라인 시퀀스로 정의됩니다.
빨간 선 -- 전원 케이블 (12 ~ 24VDC)
검은 선 (GND)
블루 라인 -- 485a
흰 선 485b
전기화 전에 배선 오류로 인한 불필요한 손실을 피하기 위해 배선 순서를 신중하게 확인해야합니다.
배선 지침: 케이블을 물 (바닷물 포함) 에 오랫동안 침몰하거나 공기 노출 고려, 모든 배선 수질 처리 수행해야합니다,고객 케이블은 일정한 반성 коррозия 능력을 가져야 합니다.
유지보수 계획
정확한 측정을 보장하기 위해 청소는 매우 중요합니다, 센서의 정기적인 청소는 데이터의 안정성에 기여합니다.
| 유지보수 작업 | 권장 유지보수 빈도 |
| 센서 캘리브레이션 (적격 당국이 요구하는 경우) | 관할 당국이 요구하는 유지보수 스케줄에 따라 |
| 자기 청소 브러쉬를 유지 및 확인 | 18개월마다 자위 청소 브러쉬를 점검하고 유지 |
참고: 위의 표의 유지 보수 빈도는 권장됩니다. 센서의 실제 사용에 따라 센서를 청소하십시오.
유지보수 방법
1) 센서 표면: 수도꼭지 물로 센서 표면을 청소합니다. 잔해가 남아있는 경우 습한 부드러운 천으로 씻으십시오. 고집적인 더러운 경우 청소를 위해 수도꼭지 물에 가전 세척제를 추가하십시오.
2) 센서의 전선을 확인: 전선이 정상적으로 작동 할 때 전선이 긴장되지 않아야합니다. 그렇지 않으면 전선의 내부 전선이 깨지고 센서가 정상적으로 작동하지 않을 수 있습니다.
3) 센서 측정 창이 더럽고 청소 브러쉬가 정상인지 확인합니다.
4) 센서 브러쉬의 손상 여부를 확인합니다.
5) 18개월의 연속 사용 후 동적 밀폐 장치를 교체하기 위해 공장으로 반환합니다.
주목 할 점 들
탐사선에는 민감한 광학 및 전자 부품이 포함되어 있습니다. 탐사선이 무거운 기계에 부딪히지 않도록하십시오. 탐사선 내부에는 사용자 유지 보수가 필요한 부품이 없습니다.
흐려짐 캘리브레이션
제로 캘리브레이션: 큰 컵으로 적당한 양의 제로 흐름을 가진 액체를 가져와서 센서를 수직으로 용액에 넣습니다.그리고 숫자 안정화 3 ~ 5 분 후 0점을 캘리브레이션지침 참조 부록
기울기 캘리브레이션: 센서는 수학적 안정화 후 100NTU 표준 용액의 용액에 3 ~ 5 분 동안 배치됩니다. 지침 참조 부록.
코드 캘리브레이션
Khp (포타슘 수소 프탈레이트, C8H5KO4) 는 COD 표준 용액을 준비하는 데 사용할 수있는 일반적인 화학 반응제입니다.
표준 용액 준비
1 1000ml 플라스크에 0.8503g KHP를 정확하게 무게를 가집니다. 최대 수준까지 증류 또는 비이온화 된 물로 채워주세요. 이 용액은 1000 mg/l COD 용액입니다.
2 용액의 100 ml를 1000 ml 방울에 뿌리고, 증류 또는 이온화 된 물로 가장 높은 수준까지 채웁니다. 흔들고 나면 COD 농도는 100 mg/L입니다.5 mg/L의 농도의 용액은 동일한 방법으로 준비되었습니다..
농축 된 표준 용액 (2. 1 단계) 을 검은색 유리 병에 보관하고 분해를 방지하기 위해 낮은 온도에서 보관하십시오. 희석 된 표준 용액 (2. 2 단계).2) 준비 후 24시간 이내에 사용해야 합니다..
캘리브레이션 (2점 캘리브레이션)
1 센서는 5mg/L COD 용액에 배치되었고 모든 빛 경로는 거품 없이 2cm 이상의 물에 잠겨있는 것으로 확인되었습니다.d.
2 센서를 100MG/L COD 용액에 넣는다.그리고 부록 명령에 따라 기울기를 캘리브레이트합니다.
참고: 1. KHP는 발암성 위험성을 가지고 있습니다. 수술을 할 때 장갑을 착용하고 피부 접촉을 피하십시오.
2. 캘리브레이팅 때, 먼저 온도를 캘리브레이트, 다음 캘리브레이트흐름을 측정하고 COD를 정렬합니다.
3기울기가 캘리브레이트되어 3분 이내에 센서 값이 변하지 않으면, 전기를 끄고 다시 켜십시오.
태양으로부터 센서를 보호하기 위해
손으로 센서를 만지지 마십시오.
센서 표면은 측정 및 캘리브레이션 중에 공기 거품이 없습니다.
사용 중 센서에 직접적인 기계적 스트레스 (압, 긁힘 등) 를 가하는 것을 피하십시오.
| 질문 | 유력한 원인 | 해결책 |
| 인터페이스 연결이 불가능하거나 측정 결과가 표시되지 않습니다. | 컨트롤러는 케이블에 연결하는 데 실패 | 케이블에 컨트롤러를 다시 연결 |
| 케이블 고장 | 저희에게 연락하십시오. | |
| 측정 값이 너무 높거나 너무 낮거나 값이 계속 불안정하다 | 센서 창문이 뭔가에 연결되어 있습니다. | 센서 창 표면을 청소 |
| 센서의 자기 청소 손상 | 청소 브러쉬를 바꿔 |
품질 검사 부서는 표준화된 검사 절차를 가지고 있으며, 첨단하고 완벽한 테스트 장비와 수단과 함께,실험용 제품의 72시간 노화, 안정성 실험, 자격 없는 제품 공장을 허용하지 않습니다.
수신자는 2%의 불규칙률으로 제품 대상을 반환하며 모든 비용은 공급자가 부담합니다.보상 기준은 공급자가 제공하는 제품 설명에 해당합니다..
양과 배송 속도가 보장됩니다.
이 제품에는 다음이 포함됩니다.
1 센서
사용 설명서 1 부
인증서 1
우리 회사는 판매 날짜부터 1 년 동안 판매 후 서비스를 제공하지만 부적절한 사용으로 인한 손상을 포함하지 않습니다. 수리 또는 조정이 필요한 경우, 자신의 비용으로 반환하십시오.,회사는 무상으로 악기의 손상을 복구합니다.
문의사항을 직접 저희에게 보내세요
