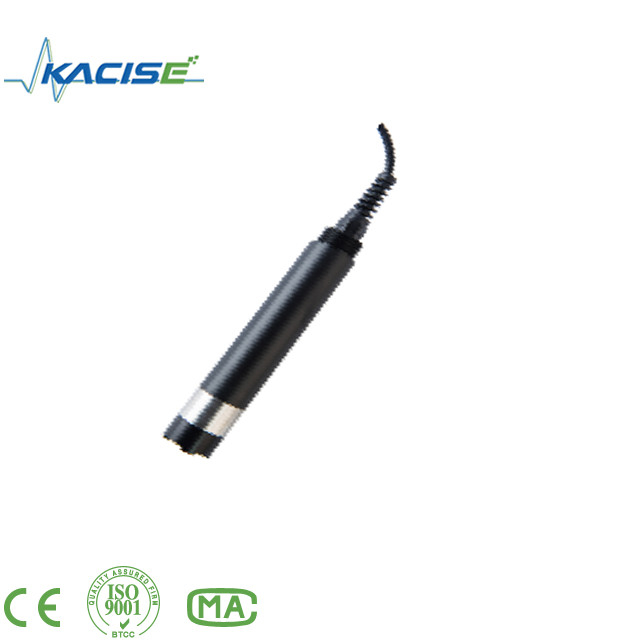

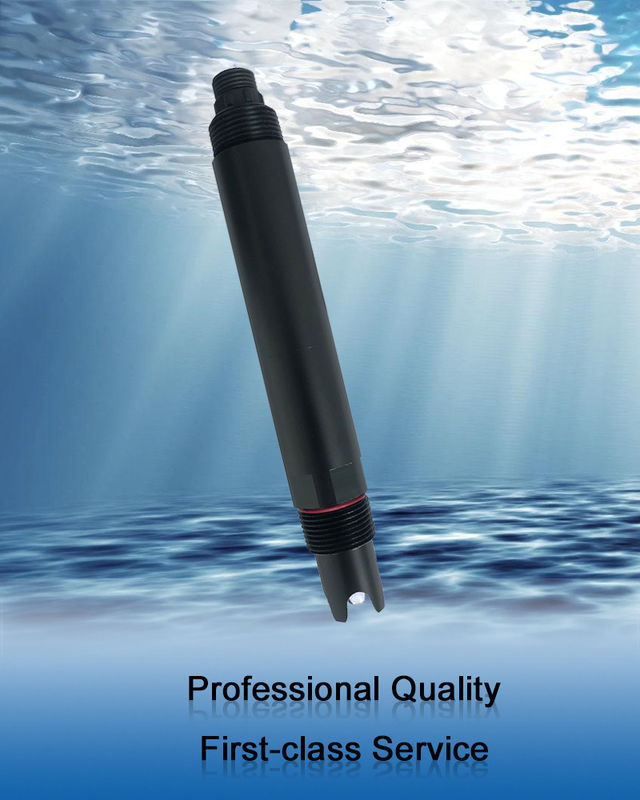

KPH601 온라인 PH 센서 신호 출력: RS-485 (Modbus/RTU 프로토콜) 듀얼 하이 임피던스 디퍼런셜 증폭기

1.응용 환경

환경 물 품질 모니터링, 산/알칼리/금 용액, 화학 반응 과정 및 산업 생산 과정에 사용됩니다.대부분의 산업용 용도로 온라인 pH 측정의 요구 사항을 충족시킬 수 있습니다..


2특징

• 신호 출력: RS-485 (Modbus/RTU 프로토콜)
• PLC, DCS, 산업 제어 컴퓨터, 일반용 제어기, 종이 없는 기록 기기 또는 터치 스크린과 같은 제3자 장치에 편리한 연결.
• 강력한 반 간섭과 빠른 응답을 가진 이중 고 임피던스 디퍼셜 증폭기
• 특허 된 pH 프로브, 내부 참조 용액은 최소 100 kpa (1 Bar) 의 압력으로 마이크로 포러스 소금 다리에서 매우 느리게 흘립니다.그리고 앞출혈이 20개월 이상 지속됩니다.이 같은 참조 시스템은 매우 안정적이며 전기장 수명은 기존의 산업용 전기장과 비교하여 두 배로 길어집니다.
• 설치가 쉽다: 3/4 NPT 파이프 스레드 용어 용어 용어 용어 용어
• IP68 보호등급

3.기술S사양

참고: 센서 커넥터는 M16-5 코어 방수 관절 남성 머리입니다.

4.설치 및E전기C넥션

4.1 설치

참고: 센서는 설치시 적어도 15도 이상의 각도로 위아래 또는 수평으로 설치되어서는 안 됩니다.

4.2 전기연결

a) 빨간 선 - 전원 케이블 (12 ~ 24V)
b) 검은 선 - 바닥 (GND)
(c) 파란색 선 - 485A
d) 흰 선 - 485B
(e) 맨 와이어 - 보호 된 와이어
배선이 완료되면 전원을 켜기 전에 잘못된 연결을 피하기 위해 신중하게 확인해야합니다.

케이블 사양: 케이블이 오랫동안 물 (해수 포함) 에 잠겨 있거나 공기에 노출되어있는 것을 고려하면 케이블은 특정 부식 저항성을 가지고 있습니다.케이블의 외부 지름은 Φ6 mm이며 모든 인터페이스는 방수입니다..

5.유지보수

5.1 사용 및유지보수

pH 센서를 측정할 때 증류된 물 (또는 이온화 된 물) 으로 청소해야합니다.그리고 필터 페이퍼를 사용하여 수분을 흡수하여 불순물이 시험용 액체에 들어가지 않도록 해야 합니다.센서의 1/3이 시험용 용액에 삽입되어야 합니다.
센서는 사용하지 않을 때 씻고, 3.5mol/L 칼륨 염화물 용액으로 보호 수면에 삽입하거나, 센서는 3호선으로 된 용기에 삽입해야 합니다.5mol/L 칼륨 염화물 용액.
터미널이 건조한지 확인하십시오. 얼룩이있는 경우 절대 알코올로 지우고 말려주세요. 증류 된 물이나 단백질 용액에 장기간 침몰하는 것을 피하고 실리콘 기름과 접촉하는 것을 피하십시오.더 긴 센서, 그 유리 필름은 반투명하거나 퇴적물이있을 수 있습니다. 희석 된 염화수소로 씻고 물로 씻을 수 있습니다. 센서는 오랫동안 사용됩니다. 측정 오류가 발생하면정렬을 위해 계측기로 정렬되어야 합니다..
상기 방법으로 센서를 유지보수하고 유지보수하는 동안 캘리브레이션 및 측정이 수행될 수 없는 경우 센서가 고장 났을 것입니다. 센서를 교체하시기 바랍니다.

                                                  표준 버퍼 pH R융합성표

실제 판독과 기기의 표준은 때때로 ± 1 단어의 오류가 있습니다.

5.2 캘리브레이션

참고: 센서는 공장을 떠나기 전에 캘리브레이션되었습니다. 측정 오류가 초과되지 않으면 임의로 캘리브레이션되어서는 안됩니다.
a) 제로 캘리브레이션
측정 실린더에 250 mL의 증류수를 넣고, 컵에 쏟아 넣고, pH=6의 캘리브레이션 분말을 넣습니다.86분말이 완전히 녹기 전까지는 유리 막대기로 균등하게 섞어 pH=6로 구성합니다.86, 센서를 용액에 넣고, 3~5 분 동안 기다립니다. 값이 안정되면 표시 값이 6인지 확인합니다.86그렇지 않으면, 당신은 제로 캘리브레이션을 수행해야합니다. 캘리브레이션 지침을 위해 부록 참조하십시오.

b) 기울기 정렬
산성 용액: 측정 실린더에 250 ml의 증류수를 넣고, 컵에 쏟아 넣고, pH=4의 캘리브레이션 분말 패키지를 첨가합니다.00분말이 완전히 녹아들기 전까지는 유리 막대기로 균등하게 섞어 pH=4로 설정합니다.00; 용액에서 3 ~ 5 분 동안 기다립니다. 값이 안정되면 값이 4인지 확인하십시오.00그렇지 않으면 기울기 캘리브레이션이 필요합니다. 캘리브레이션 지침은 부록을 참조하십시오.
알칼리 용액: 측정 실린더에 250 mL의 증류수를 넣고, 컵에 쏟아 넣고, pH=9의 캘리브레이션 분말을 넣습니다.18, 가루가 완전히 녹기 전까지는 유리 막대기로 균등하게 섞어 pH=9로 설정합니다.18; 용액에서 3 ~ 5 분 동안 기다립니다. 값이 안정되면 표시가 9인지 확인하십시오.18그렇지 않으면 기울기 캘리브레이션이 필요합니다. 캘리브레이션 지침은 부록을 참조하십시오.

6.품질 및S서비스

6.1 품질보증

• 품질검사부는 표준화된 검사 절차를 갖추고 있으며, 첨단하고 완벽한 테스트 장비와 방법을 갖추고 있으며,제품에서 72시간 노화 테스트와 안정성 테스트를 수행합니다., 그리고 자격 없는 제품이 공장 밖으로 나오지 않도록 해야 합니다.
• 수신당국은 직접 제품 팩을 2%의 실패율로 반환하고 모든 비용을 공급자가 부담합니다.기준 표준은 공급자가 제공하는 제품 설명에 해당합니다..
• 물품의 양과 배송 속도가 보장됩니다.

6.2 액세서리 및S짝P예술
이 제품에는 다음이 포함됩니다.

• 1 센서
• 캘리브레이션 분말 3 팩
• 설명서 1 부
• 1개의 인증서

6.3 판매 후S서비스C배제
회사는 판매 날짜로부터 1 년 이내에 현지 판매 후 서비스를 제공하지만 부적절한 사용으로 인한 손상을 포함하지 않습니다. 수리 또는 조정이 필요한 경우, 반환하십시오.하지만 운송 비용은 자만해야 합니다.도로에서 손상을 입으면 회사는 손상을 무료로 복구합니다.
