원래 장소:
중국
브랜드 이름:
KACISE
인증:
CE
모델 번호:
KUW3000-C

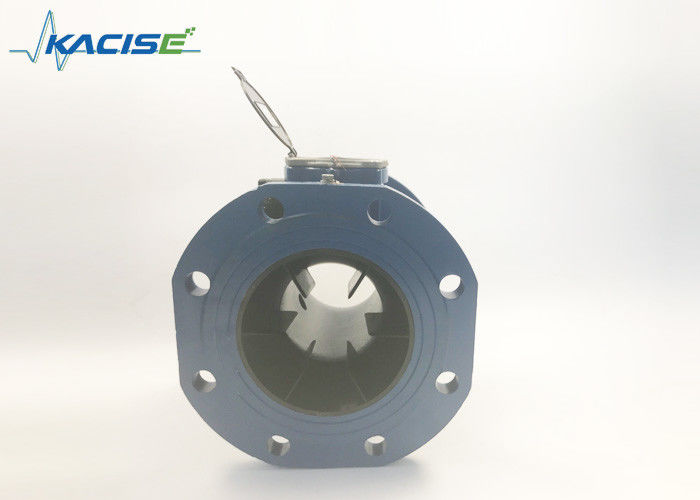

KUW3000-C 듀얼 첸네 IP68 배터리 가동 대형 지름 초음파 물 흐름 미터
설명
외부 클립 유형 또는 파이프 섹션 유형 초음파 흐름 미터는 파이프 내의 액체 흐름을 측정하는 "속도 차이 방법"의 원칙에 기반합니다.첨단 멀티 펄스 기술을 채택합니다, 디지털 신호 처리 기술 및 오류 수정 기술, 그래서 흐름 미터는 산업 현장의 환경에 적응 할 수 있습니다, 더 편리하고 경제적이고 정확한 측정.
신호 검출의 원칙에 따라 초음파 흐름 미터 전파 속도 차이 방법 (직 시간 차이 방법, 시간 차이 방법,단계 차이 방법 및 주파수 차이 방법), 빔 마이그레이션 메소드, 도플러 메소드, 크로스 커렐레이션 메소드, 공간 필터 메소드 및 노이즈 메소드.
초음파 흐름계와 전자기 흐름계, 기기의 흐름 채널에 장애가 설정되지 않기 때문에, 장애가 없는 흐름계입니다.도류 측정의 문제를 해결하는 데 적합합니다., 특히 큰 입에서 흐름 측정은 더 뛰어난 장점을 가지고, 그것은 급속한 발전의 한 종류의 흐름 미터입니다.
이중 채널 디자인을 채택하고 정확하고 안정적인 측정
정확도 < 1%
GPRS와 RF 디자인을 기반으로 다양한 신호 출력, 원격 모니터링을 실현할 수 있습니다.
열 측정은 열 센서를 연결하여 달성 할 수 있습니다.
특징
1.범위를 넓고, 0.01m/s보다 적은 교통을 잡습니다.
2.유체층의 이중 트랙 측정에 대한 파이프 라인 설계, 측정은 정확합니다.
3많은 양의 정보를 보여줍니다. 화면 화면 9자리 누적 흐름과 4자리 즉각적인 흐름 속도.
4설계 개념 및 에너지 절약, 공기 또는 유체 정적 상태와 같은 장시간 기기 아래 자동 전력 절약 기능.
5. IP68 보호 등급 설계, 모든 부분은 완전히 밀폐 보호, 심지어 물은 오랫동안 작동 할 수 있습니다.
6. 디자인 해의 시간, 달, 하루 누적 기록 및 데이터 기능을 수집합니다.
7통신 인터페이스의 다양한 모드; TTL 레벨 펄스 출력 및 USART 인터페이스, 다른 저전력 장치의 편리한 연결; 표준 RS485 인터페이스;적외선 통신 인터페이스; CJ-188 통신 프로토콜을 지원합니다.
8표준 MODBUS, M-Bus, HART 통신 프로토콜, 호환 하이펜 ASC II 야드의 통신 프로토콜을 지원합니다.
9다양한 방법으로 출력 신호: 출력 두 도로에서 사용할 수있는 펄스 신호의 고립, (펄스 동등 및 프로그래밍 가능한 펄스 너비 포함); 두 케이블 시스템 4-20ma 출력 할 수 있습니다.
통신 및 신호 출력
디스플레이 및 작동
58*22mm LCD
즉각적인 흐름, 축적 흐름, 시간 및 다양한 유형의 작업 상태를 표시합니다.
양방향 흐름 측정 지원
전향 및 후방 방향 하에 순식간에 흐름과 축적 흐름을 개별적으로 측정 할 수 있습니다
선택 된 여러 단위
누적 흐름:M3,ft3,GAL,L
순간적 흐름: M3/H, GPM, L/m
스마트 터치 키
손가락으로 조작하기 쉽습니다.
적외선 통신 인터페이스
CJ-188 통신 지원, M-BUS 및 MODBUS 통신 지원 및 소프트웨어 업그레이드 지원
매개 변수
| 항목 | 사양 |
| 표준 | ISO4064-2005, GBT778-2007 |
| 측정 액체 |
물, 하수, 바닷물 (다른 액체는 사용자 정의해야 합니다) 액체는 파이프 라인을 가득해야합니다. |
| 중간 온도 | 0.1~30°C |
| 작업 환경 | 온도: -10~45°C, 습도≤100% (RH) |
| 작업 압력 | 1.6MPa ((2.5MPa 선택) |
| 상류의 민감도 | U3 |
| 하류의 감수성 | D0 |
| 기후 및 기계 | C급 |
| 전자기 호환성 클래스 | E2급 |
| 통신 인터페이스 | RS485/USART/인프라레드 |
| 출력 신호 | 2방향 OCT 펄스 출력/TTL 펄스 출력/1방향 4~20mA 출력 |
| 전원 공급 | 내장 리?? 배터리6,19AhV) /DC8~36V 전원 공급 |
| 보호급 | IP68, 물 아래 2미터까지 작동 할 수 있습니다. |
| 디지털 디스플레이 |
멀티라인 9 디지털 축적 흐름 4 디지털 디스플레이는 즉각적인 흐름을 위해, 상태와 단위의 표시. |
| 데이터 저장 | EEPROM/FLASH, 지난 512일 동안의 누적 흐름을 자동으로 기록 |
| 측정 주기는 | 측정: 1회/초; 검증: 4회/초 |
| 전력 소비 | 배터리 수명 10년 |
흐름 범위
|
명목 직경 |
R | 흐름 (m3)/h) | ||||
|
시작 유통률 |
최소 유통률 Q1 |
과도기적 유통률 Q2 |
영구적 유통률 Q3 |
과부하 유통률 Q4 |
||
| DN15 | 200 | 0.003 | 0.0125 | 0.020 | 2.500 | 3.125 |
| DN20 | 200 | 0.0035 | 0.016 | 0.026 | 3.200 | 4.000 |
| DN25 | 200 | 0.007 | 0.020 | 0.032 | 4.000 | 5.000 |
| DN32 | 200 | 0.010 | 0.032 | 0.050 | 6.300 | 7.875 |
| DN40 | 200 | 0.015 | 0.100 | 0.160 | 20.000 | 25.000 |
| DN50 | 100 | 0.030 | 0.400 | 0.640 | 40.000 | 50.000 |
| DN65 | 100 | 0.059 | 0.630 | 1.008 | 63.000 | 78.750 |
| DN80 | 100 | 0.064 | 1.000 | 1.600 | 100.000 | 125.000 |
| DN100 | 100 | 0.094 | 1.600 | 2.560 | 160.000 | 200.000 |
| DN125 | 100 | 0.120 | 2.000 | 3.200 | 200.000 | 250.000 |
| DN150 | 100 | 0.270 | 2.500 | 4.000 | 250.000 | 312.500 |
| DN200 | 100 | 0.315 | 4.000 | 6.400 | 400.000 | 500.000 |
| DN250 | 100 | 0.508 | 4.000 | 6.400 | 400.000 | 500.000 |
| DN300 | 100 | 0.770 | 6.300 | 10.080 | 630.000 | 787.500 |
제품 사진
포장 및 배달
장점
1, 귀하의 조사는 24시간 이내에 응답됩니다.
2, 잘 훈련된 경험 많은 직원들이 여러분의 모든 문의에 유창한 영어로 답변합니다.
3, OEM&ODM, 우리는 당신이 설계하고 당신의 요청에 제품을 넣어 도울 수 있습니다.
4독보적인 디자인과 현재 모델의 배급을 제안합니다.
5, 판매 영역, 디자인 아이디어 및 모든 개인 정보를 보호합니다.
6, 할인 혜택은 주문량에 따라 제공됩니다.
7, 우리는 제조 품질 문제로 인해 발생하지 않는 계측기 손상에 대한 유료 수리 서비스를 제공합니다. 또는 보증의 범위에 포함되지 않는 계측기 손상에 대해.
KACISE는 고정도의 초음파 흐름 미터, 초음파 물 미터 및 초음파 열 미터의 전체 라인을 설계하고 제조합니다.초음파 흐름 측정 및 제어 제품의 혁신가, 물, 석유, 화학 물질 및 기타 유체를 측정합니다. KACISE 제품은 정확성, 오래 지속 가능성 및 귀중하고 신속한 측정 데이터를 제공하는 것으로 잘 알려져 있습니다.
