원래 장소:
중국 (본토)
브랜드 이름:
Kacise
인증:
certificate of explosion-proof, CE
모델 번호:
KUS550

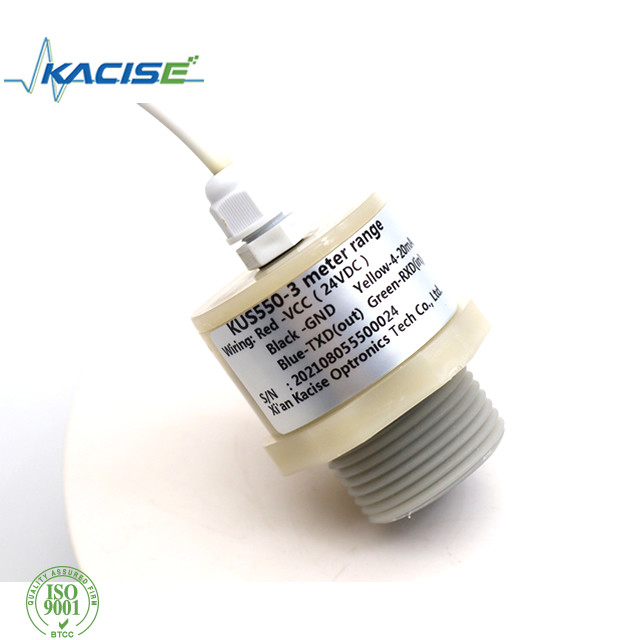

액위와 저장고를 관찰하기 위한 부식 방지 화학액 측정 / NPT PTFE 초음파 레벨 센서
KUS550 초음파 거리 센서
1. 제품 설명
이 센서는 소형 강건한 PVC 주택에서, 매우 짧고 장기적이 탐지와 거리측정을 제공합니다,
IP65를 만나기를 계획했습니다.
2. 제품 특징 :
3. 매개 변수
일반 규격
| 모형을 만드세요 : KUS550 | |
| 측정 범위 |
0.25m~3m (5m 주문형) KUS550A 0.15m-0.6m (1m 주문형) KUS550B ; |
| 맹점 | KUS550A의 불모지는 0입니다... 250 밀리미터 (안에 250 밀리미터가 불안정한 작업 구역입니다, 그것이 이 범위에서 일한다고 추천받지 않습니다) ; KUS550B의 불모지는 0-150mm입니다 ; |
| 공급 전압 | 3.3 ... 30 VDC, 물결형 10 %SS |
| 사용 전류 | ≤ 45 마 (가장 빠른 계량 속도), 전형적 소비 전력 ≤ 10 마 ; |
|
출력 신호 |
0-10V. 0-3V 0-5V /4-20mA/NPN/PNP/RS485 아날로그 출력. |
| 측정 정확도 | ≤1 %F.S. |
| 온도 보상 | 예 |
| 결의안을 정렬시키기 | 0.1 밀리미터 ; |
근무 조건
| 작동 온도 | -40...85C(233...358K) |
| 저장 온도 | -40...85C(233...358K) |
다른 교육
| 전기 접속 | 5 코어 케이블 (아날로그 출력), 6 코어 케이블 (스위치 출력) ; |
| 보호 클래스 | IP67 |
| 쉘 소재 | PVC /PVDF/PTFE/ABS |
4. 차원
5. 배선
6. 애플리케이션
7.센서 기능에 대한 기술
출력된 아날로그를 조정하기.
출력된 아날로그는 사용자 필요로서 프로그램을 짤 수 있습니다. 스위치 출력에 일하거나 라이너 출력에 일하는 것과 같은 모든 매개 변수는 RS485 인터페이스에 의해 설정될 수 있습니다.
8개 종류의 출력 함수가 있고 프로그램을 짤 수 있습니다.
다음과 같이 모든 설정 루틴,
1 단계는 날카로운 거리를 RS485에 맞추었습니다,
단계 2는 또 다른 날카로운 거리를 RS485에 맞추었습니다.
Step3은 출력형 라이너 또는 스위치에서 설정했고, 관련된 출력 옵션을 설정했습니다
Step4는 센서를 뒤바꿉니다.
1. 윈도우 모드 상시개와 라이너 방식 오름 경사 출력 함수.
2. 상시폐쇄한 윈도우 모드와 라이너 방식 네가티브 슬로프 출력 함수.
3. 한 개의 전환점, 상시개 기능.
4. 한 개의 전환점, 상시폐 기능.
5. 단일 스위치는 이력현상 격차 상시개 기능으로 가리킵니다.
6. 단일 스위치는 이력현상 격차 상시폐 기능으로 가리킵니다.
7. 객체 존재 정상적 오픈펑션의 탐지.
8. 객체 존재 닫힌 오픈펑션의 탐지.
전환점, 전원 켬 뒤에 있는 단지 거리 셋팅. 내부 클럭은 보장할 수 있고 5 전원 켬 몇 분 뒤 뒤에 바뀔 수 없습니다. 면 전환점, 힘 재가동 뒤에 요청 거리만을 설정하는 사용자 캔을 바꾸고 싶습니다.
RS485 출력형을 위해.
2 종류의 일하는 스타일이 있습니다,
자동차 대책, 센서를 위한 1는 반복해서 거리 또는 수준을 측정할 것이고 측정 주기가 UART에 의해 설정될 수 있습니다. 측정 결과는 항상 펫치될 수 있습니다.
센서가 프리-코드와 조회 명령어를 받았을 때까지, 다른 방식은 센서가 수면일 때 절전 모드입니다. 통신 프로토콜은 모뒤스-RTU입니다.
예를 들면 측정 결과는 모드 버스에 의한 등록 0x101이 프로토콜화한 접근에 의해 읽힐 수 있습니다.
더 많은 정보를 원하면 소프트웨어 공학 가이드를 위해 우리에 연락하세요.
