원래 장소:
중국
브랜드 이름:
KACISE
인증:
CE
모델 번호:
KUS550

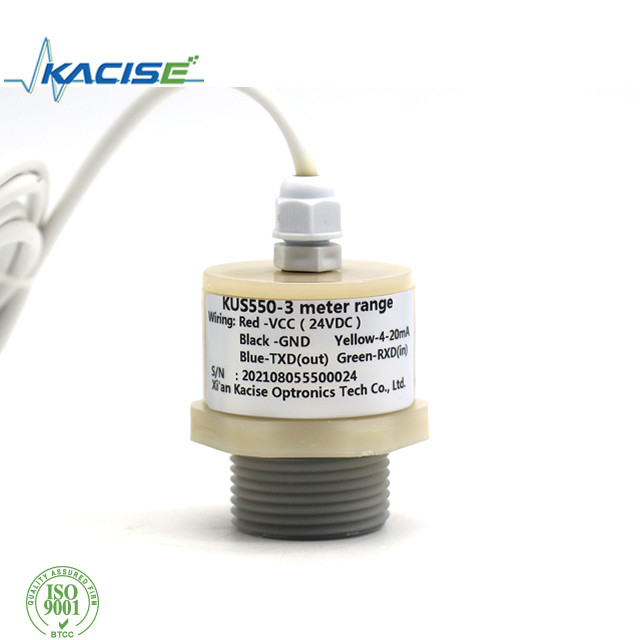

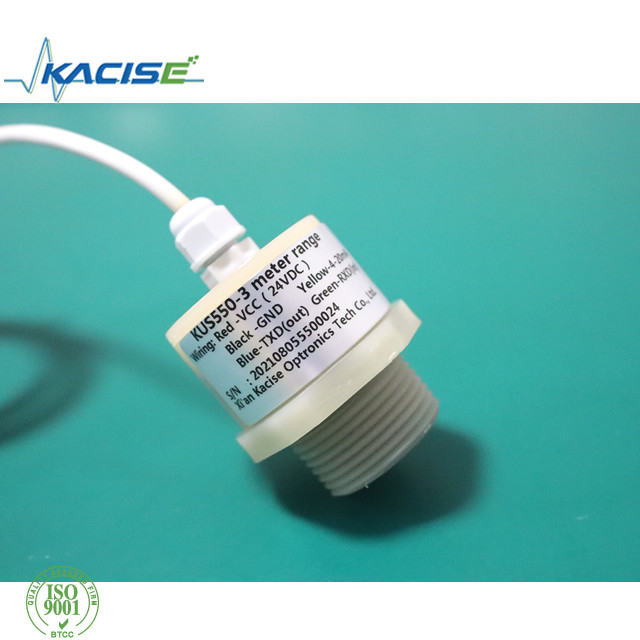

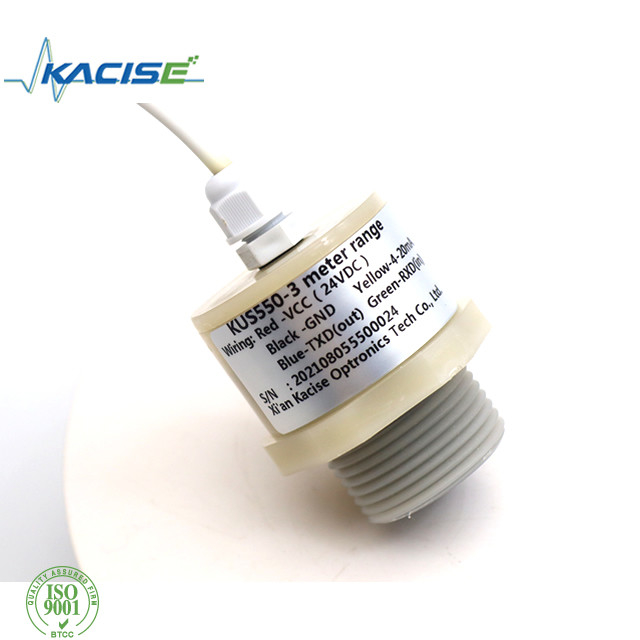

KUS550 초음파 거리 센서
소개
이 센서는 IP68을 충족하도록 설계된 콤팩트하고 견고한 PVC 가구에서 매우 짧은 범위에서 긴 범위까지 감지 및 범위를 제공합니다.
특징
. 야외 또는 실내 환경에 설계
높은 감수성
. 자유 실행 작동은 지속적으로 측정 및 출력 레인저 정보를 얻을 수 있습니다
센서 빔 각도 7도
매개 변수
크기
배선
아날로그 출력형 배선 도표
| C냄새 | W이레 | 설명 | 참고: |
| 빨간색 | 1 | 전원 공급 | 3.3V-30V |
| 검은색 | 2 | GND | |
| 노란색 | 3 | 유사 | 저전력 버전은 아날로그 출력이 없습니다 |
| 파란색 | 4 | RS485A+/UART_TXD | UART 버전의 파란색 전선은 TXD입니다 |
| 녹색 | 5 | RS485B-/UART_RXD | UART 버전의 녹색 선은 RXD입니다 |
스위치 출력 타입 전선 도표
| C냄새 | W이레 | 설명 | 참고: |
| 빨간색 | 1 | 전원 공급 | 3.3V-30V |
| 검은색 | 2 | GND | |
| 노란색 | 3 | 스위치 | 스위치 터미널, 부하 용량 1A 60V, 독립적인 논리를 가진 최대 두 개의 스위치 출력을 지원합니다. 두 개의 터미널은 스위치의 두 개의 접촉자입니다.양극과 음극을 구분하지 마십시오., 그리고 마음대로 연결할 수 있습니다. |
| 흰색 | 4 | 스위치 | |
| 갈색 | 5 | RS485A+/UART_TXD | UART 버전의 브라운 와이어는 TXD입니다 |
| 녹색 | 6 | RS485B-/UART_RXD | UART 버전의 녹색 선은 RXD입니다 |
일반S사양
| 모델: KUS550 | |
| 측정 범위 | 0.25m~3m (5m 사용자 정의) KUS550A 0.15m-0.6m (1m 사용자 정의) KUS550B |
| 맹점 | KUS550A의 죽은 구역은 0... 250mm입니다 (250mm 내에서 불안정한 작업 구역입니다,이 범위에서 작업하는 것은 권장되지 않습니다.) KUS550B의 죽은 구역은 0-150mm입니다. |
| 공급 전압 | 3.3... 30 VDC, 파동 10 % SS |
| 작동 전류 | ≤ 45 mA (가장 빠른 측정 속도) 일반적인 전력 소비 ≤ 10mA |
| 출력 신호 | 4-20mA / RS485 / 스위치 |
| 측정 정확성 | 00.5% F.S. |
| 임시 보상 | 네 |
| 범위 해상도 | 00.1mm |
W작업 조건
| 작동 온도 | -40...85°C (233...358K) |
| 저장 온도 | -40...85°C (233...358K) |
다른 지침
| 전기 연결 | 5코어 케이블 (애날로그 출력), 6코어 케이블 (스위치 출력) |
| 보호급 | IP68 |
| 껍질 재료 | PVDF (디폴트) / PTFE / ABS |
신청서
탱크 레벨 측정
칸 레벨 측정
근접 구역 탐지
사람 탐지
로봇 거리의 센서
자율 항법
멀티 센서 네비게이션
거리 측정
장거리 사물 탐지
산업 자동화
