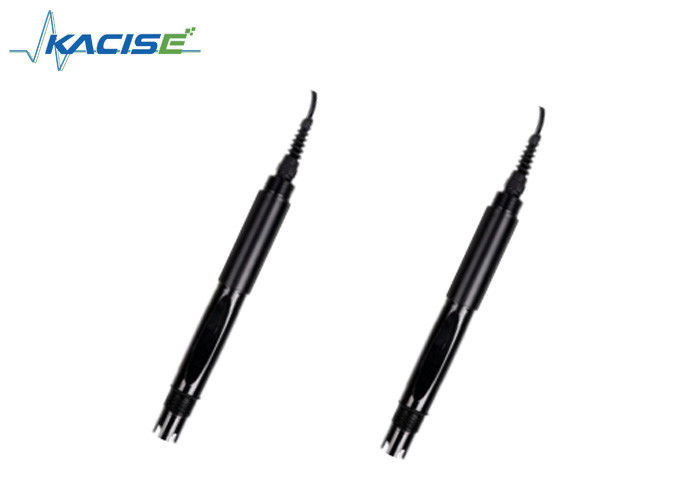

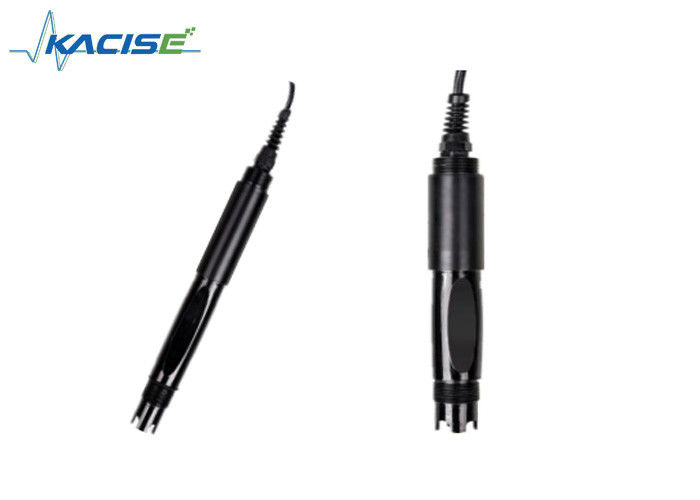

KWS-700 온라인 pH 센서


소개

KWS-700 온라인 pH 센서는 환경 물 품질 모니터링, 산/알칼리/금 용액, 화학 반응 과정, 산업 생산 과정,대부분의 산업용 용도로 온라인 pH 측정의 요구 사항을 충족시킬 수 있습니다..

특징

신호 출력: RS-485 (Modbus/RTU 프로토콜)
PLC, DCS, 산업 제어 컴퓨터, 일반 컨트롤러, 종이 없는 녹화 기기 또는 터치 화면과 같은 제3자 장비에 편리한 연결.
강력한 반 간섭과 빠른 반응으로 이중 고 임피던스 디퍼셜 증폭기

특허 된 pH 프로브, 내부 참조 용액은 최소 100KPa (1Bar) 의 압력으로 마이크로 포러스 소금 다리에서 매우 천천히 빠져 나갑니다.그리고 앞출혈이 20개월 이상 지속됩니다.이 같은 참조 시스템은 매우 안정적이며 전기장 수명은 기존의 산업용 전기장과 비교하여 두 배로 길어집니다.
설치가 쉽다: 3/4 NPT 파이프 스레드 용어 용어 용어 용어 용어

기술 사양

차원

설치 및 전기 연결

설치

참고: 센서는 설치시 적어도 15도 이상의 각도로 위아래 또는 수평으로 설치되어서는 안 됩니다.

배선

a) 빨간 선 - 전원 케이블 (12 ~ 24V)
b) 검은 선 - 바닥 (GND)
(c) 파란색 선 - 485A
d) 흰 선 - 485B
(e) 맨 와이어 - 보호 된 와이어
배선이 완료되면 전원을 켜기 전에 잘못된 연결을 피하기 위해 신중하게 확인해야합니다.

케이블 사양: 케이블이 오랫동안 물 (해수 포함) 에 잠겨 있거나 공기에 노출되어있는 것을 고려하면 케이블은 특정 부식 저항성을 가지고 있습니다.케이블의 외부 지름은 Φ6 mm이며 모든 인터페이스는 방수입니다..

유지보수

사용 및 유지

pH 센서를 측정할 때 증류된 물 (또는 이온화 된 물) 으로 청소해야합니다.그리고 필터 페이퍼를 사용하여 수분을 흡수하여 불순물이 시험용 액체에 들어가지 않도록 해야 합니다.센서의 1/3이 시험용 용액에 삽입되어야 합니다.
센서는 사용하지 않을 때 씻고, 3.5mol/L 칼륨 염화물 용액으로 보호 수면에 삽입하거나, 센서는 3호선으로 된 용기에 삽입해야 합니다.5mol/L 칼륨 염화물 용액.
터미널이 건조한지 확인하십시오. 얼룩이있는 경우 절대 알코올로 지워서 말리게하십시오. 증류 된 물이나 단백질 용액에 오랫동안 침몰하는 것을 피하고 실리콘 기름과 접촉하는 것을 피하십시오.더 긴 센서, 그 유리 필름은 반투명하거나 퇴적물이있을 수 있습니다. 희석 수분 염화산으로 씻고 물로 씻을 수 있습니다. 센서는 오랫동안 사용됩니다. 측정 오류가 발생하면정렬을 위해 계측기로 정렬되어야 합니다..
상기 방법으로 센서를 유지보수하고 유지보수하는 동안 캘리브레이션 및 측정이 수행될 수 없는 경우 센서가 고장 났을 수 있습니다. 센서를 교체하시기 바랍니다.

표준 버퍼 Ph 참조 테이블

실제 판독과 기기의 표준은 때때로 ± 1자리 오류가 있습니다.

캘리브레이션

참고: 센서는 공장에서 캘리브레이션이 이루어졌습니다. 측정 오류를 초과하지 않으면 캘리브레이션은 무작위로 이루어지지 않아야합니다.

a) 제로 캘리브레이션
측정 실린더에 250 mL의 증류수를 넣고, 컵에 쏟아 넣고, pH=6.86의 캘리브레이션 파우더를 넣고, 파우더가 완전히 녹기 전까지는 유리 막대로 균등하게 섞습니다.용액을 pH=6로 구성합니다..86, 용액에 센서를 넣어, 3 ~ 5 분 동안 기다립니다, 값이 안정된 후에, 표시 값이 6.86인지 확인합니다. 그렇지 않으면, 당신은 제로 캘리브레이션을 수행해야합니다.캘리브레이션 지침은 부록 참조 .

b) 기울기 정렬
산성 용액을 위해: 측정 실린더에 250 mL의 증류수를 넣고, 컵에 쏟아 넣고, pH=4.00의 캘리브레이션 분말을 넣습니다.가루가 완전히 녹기 전까지는 유리 막대기로 균등하게 섞으십시오., 그리고 topH=4.00 용액을 구성; 용액에서 3 ~ 5 분 동안 기다립니다. 값이 안정되면 값이 4.00인지 확인하십시오. 그렇지 않으면 기울기 정렬이 필요합니다.캘리브레이션 지침은 부록 참조.

알칼리 용액을 위해: 측정 실린더에 250 mL의 증류수를 넣고, 컵에 쏟아 넣고, pH=9.18의 캘리브레이션 분말을 넣습니다.가루가 완전히 녹기 전까지는 유리 막대기로 균등하게 섞으십시오., 그리고 용액을 pH=9.18 로 구성 합니다; 용액 안으로 들어가서 3 ~ 5 분 동안 기다립니다. 값이 안정되면 디스플레이가 9.18인지 확인하십시오. 그렇지 않으면 기울기 정렬이 필요합니다.캘리브레이션 지침은 부록 참조.

품질 보장

품질 검사 부서는 표준화된 검사 절차를 갖추고 있으며, 첨단 탐지 장비와 장비를 갖추고 있습니다.그리고 72시간의 노화 테스트를 하는 제품들의 테스트 절차에 엄격하게 따라, 안정성 테스트, 표준 제품 공장 아닌.

수신자는 직접 제품 팩을 2%의 실패율로 반환하고 모든 비용을 공급자가 부담합니다.기준 표준은 공급자가 제공하는 제품 설명에 해당합니다..

물품의 양과 배송 속도가 보장됩니다.

서비스 약속

회사는 판매 날짜부터 1 년 이내에 현지 판매 후 서비스를 제공하지만 부적절한 사용으로 인한 손상을 포함하지 않습니다. 수리 또는 조정이 필요한 경우, 그것을 반환하십시오.하지만 운송 비용은 자만해야 합니다.도로에서 손상을 입으면 회사는 손상을 무료로 복구합니다.


부록 데이터 통신

1데이터 형식

모드버스 통신의 기본 데이터 포맷은: 9600, n, 8, 1 (보드 속도 9600bps, 1 시작 비트, 8 데이터 비트, 패리티가 없으며, 1 정지 비트).
바우드 속도와 같은 매개 변수는 사용자 정의 할 수 있습니다.

2정보 프레임 형식

a) 데이터 명령어 프레임 읽기
06 03 xx xx xx xx xx xx
주소 기능 코드 레지스터 주소 레지스터 수 CRC 체크 코드 (최저 바이트 먼저)
b) 데이터 응답 프레임 읽기
06 03 xx xx...... xx xx xx
주소 함수 코드 바이트 응답 데이터 CRC 체크 코드 (최초 낮은 바이트)
c) 데이터 명령어 프레임을 작성
06 06 xx xx xx xx xx
주소 함수 코드 등록 주소 데이터 작성 CRC 체크 코드 (최초로 작은 바이트)
d) 데이터 응답 프레임 (동일한 데이터 명령 프레임)
06 06 xx xx xx xx xx
주소 함수 코드 등록 주소 데이터 작성 CRC 체크 코드 (최초로 작은 바이트)

3등록 주소

참고:
a) 레지스터 타입 레지스터 시작 주소와 정의된 프로토콜에 따라 Modbus 레지스터 주소 (16 hex는 괄호에 실제 시작 주소 레지스터를 나타냅니다).
b) 센서 주소를 변경할 때, 반환 명령에 있는 센서 주소는 변경된 새로운 주소입니다.
c) 데이터를 읽을 때 측정값을 반환하는 데이터 정의:
xx xx xx xx xx xx xx xx

2 바이트 측정 2 바이트 측정 값 척수 번호 2 바이트 온도 값 2 바이트 온도 척수

데이터 타입의 기본값은: 이중 바이트 정수, 높은 바이트 먼저; 다른 것들은 부동 소수점 타입으로 선택된다.
4명령어 예제

a) 데이터 명령어 읽기:
함수: 측정 프로브의 pH와 온도를 얻는다. pH의 단위는 pH이고, 온도의 단위는 °C이다.
요청 프레임: 06 03 00 00 00 04 45 BE
응답 기간: 06 03 08 00 62 00 02 01 01 00 01 24 59

읽기 예제:

pH: 00 62는 열아홉절 판독 pH 값을 나타냅니다. 00 02는 pH 값이 2인 것을 나타냅니다.
소수점으로 변환되어 0.98의 소수점으로 변환됩니다.
온도 값: 01 01은 열삼진열값을 나타냅니다. 00 01은
온도 값은 1 소수점으로 변환되어 25.7 소수점으로 변환됩니다.

b) 캘리브레이션 지침:

제로 캘리브레이션
기능: 전극의 pH 제로 캘리브레이션 값을 설정합니다. 제로 값은 6.86 pH 표준에 기초합니다. 예는 다음과 같습니다.
요청 프레임: 06 06 10 00 00 00 8C BD
응답 프레임: 06 06 10 00 00 00 8C BD
기울기 캘리브레이션
기능: 전극의 pH 기울기 캘리브레이션 값을 설정합니다. 기울기 캘리브레이션은 높은 점과 낮은 점 캘리브레이션으로 나뉘며 알칼리 용액은 높은 점에서 측정됩니다.산성 용액은 낮은 지점에서 측정됩니다., 여기서 표준 용액이 높습니다.
점 9.18pH, 저 4.00pH 표준 용액의 캘리브레이션 기준, 예는 다음과 같습니다:
고점 표준 용액 9.18 pH 캘리브레이션:
요청 프레임: 06 06 10 04 00 00 CD 7C
응답 프레임: 06 06 10 04 00 00 CD 7C
낮은 표준 용액 4.00 pH 캘리브레이션
요청 프레임: 06 06 10 02 00 00 2D 7D
응답 프레임: 06 06 10 02 00 00 2D 7D

c) 장치 ID 주소를 설정:

역할: 전극의 MODBUS 장치 주소를 설정합니다.
디바이스 주소를 06.01으로 변경합니다. 예를 들면 다음과 같습니다.
요청 프레임: 06 06 20 02 00 01 E3 BD
응답 프레임: 06 06 20 02 00 01 E3 BD

5. 오류 응답

만약 센서가 호스트 명령어를 제대로 실행하지 못한다면, 다음 형식 정보를 반환합니다.

a) 코드: 01 ∆ 함수 코드 오류
03 자료가 잘못되었습니다.
b) COM: 수신된 기능 코드
