LC 시리즈 타원형 장치 교류 미터 유동급 미터 무쇠 물자 1.6 MPa 압력

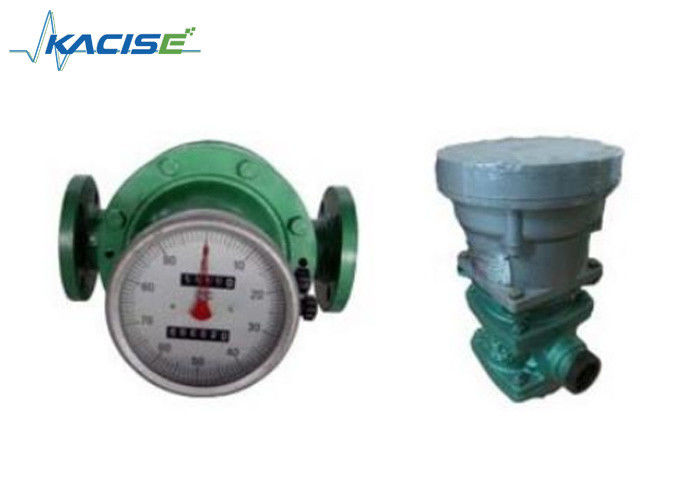

                                                                    LC 시리즈 타원형 기어 흐름 미터


소개

LC 시리즈 타원형 기어 흐름 미터는 우리 회사의 대표 제품으로 서 있습니다. 그것은 전형적인 이동 미터를 나타냅니다.특정 압력 조건에서 파이프 라인에서의 유체 흐름을 측정하기 위해 특별히 설계된간단 한 구조, 신뢰할 수 있는 성능, 그리고 높은 정확성 으로 유명 한 이 흐름 미터 는 파이프 의 수입 및 수출 에 특별한 요구 를 부과 하지 않습니다.그것은 측정 매체에 넓은 섬유도를 수용하고 넓은 흐름 범위를 자랑.

LC 시리즈 타원 기어 흐름 미터는 석유, 화학, 의학, 운송 및 식품 등 다양한 산업에서 광범위한 응용 프로그램을 찾습니다.그것의 다재다능성 산업 및 상업 부문에서 액체 흐름을 감지하는 데 선호되는 선택특히, 이 흐름계수는 석유 연료의 측정에 탁월하여 이 영역의 응용에 특히 적합합니다.

사용

The LC-A type cast iron oval gear flow meter is extensively utilized for measuring various oil products and is particularly suitable for cast iron material that is resistant to corrosion in liquid mediums.
LC-E형 주사철 타원 기어 흐름 미터는 고압, 저성균 매체 측정에 설계되었습니다.
알루미늄 합금 로터로 장착된 LC-Q 타입의 주사철 타원형 기어 흐름 미터는 가솔린을 포함한 낮은 점착성 및 낮은 부식성 액체를 측정하기에 적합합니다.
스테인리스 스틸로 제작된 LC-B와 C 유형은 산, 알칼리, 소금 및 유기 화합물과 같은 강한 부식성 액체 매체를 측정하는 데 광범위한 응용 프로그램을 찾습니다.
알루미늄 합금으로 만든 LC-L 타입은 물과 같은 저성균성 액체 매체를 측정하는 데 널리 사용되는 컴팩트 타원형 기어 흐름 미터입니다.

타원형 기어 흐름 측정기 기술 매개 변수
주요 구성 요소 재료 및 명소 압력


2정확도: 0.5등급, 0.2등급
3.운영 온도: LC-A ((-20°C~+60°C),LC-B, E, L ((-41°C~+60°C), 60°C~200°C 유형은 사용자 정의 할 수 있습니다.LC-Q, L: -20°C~+60°C;
4폭발 방지: ExiaIICT5, dIICT5
5아래 표와 같은 흐름 범위 (단위:m3/h)


참고: 측정 된 액체의 점성이 2000mPa.S 이상일 때, 흐름 계수는 점성을 채택합니다.
구조, 20000mpa.S 이상 사용할 수 있습니다. 흐름 범위 또는 매개 변수는 협상 가능합니다.


LC 시리즈 다른 특수 타원형 기어 흐름 측정기
먼 동쪽 오벌 기어 흐름 미터 개요
먼 동쪽의 한 타원 기어 흐름 미터는 온톨로지와 송신기, 파이프 흐름에 액체로 구성됩니다
플러스 펄스 신호 또는 아날로그 신호 출력으로 직접 변환 할 수 있습니다.
신호 및 우리의 표시 기기 또는 다른 부속 기기 및 지원 시스템,
원격 측정 디스플레이를 실현 자동 제어, 조정 필요를 기록합니다.
기술 지수
1정확도: 05, 0.2
2작업 온도: -20 ~ + 60 °C의 일반 작업)
3송신기 유형: GF, MF, Ag19
4송신기 구조: BGF, FX, LC-13
가벼운 오발색 변속기 흐름계 개요
가벼운 타원 기어 흐름 미터는 주로 흐름을 줄이기 위해
새로운 유형의 흐름계 연구와 개발, 새로운 빛 흐름계로 나뉘어
이 시리즈의 흐름 미터
새로운 디자인, 가벼운 무게, 독특하고 아름다운 외관, 편리한 조립, 높은 정확성, 큰,
중간 및 작은 흐름 선형 안정성, 반복성은 좋은 특징을 기다립니다.
기술 지수
1정확도: 05, 0.2
2명목 압력: 1.6 MPa
3다른 기술적 매개 변수: LC - A 시리즈 참조
4다음 표의 주요 구성 재료

LC-U 시리즈 열 보존 자켓 타원 기어 흐름 미터

파이프 라인 운송 및 교통 모니터링 중에 특정 온도 조건에서 실온에서 굳어질 수 있는 매체 또는 응고에 취약한 매체로 인해 발생하는 과제를 해결하기 위해,파이프라인 매체에 대한 난방 시스템을 구현하는 것이 일반적입니다.이 시스템은 매체가 계속 녹고 충분히 뜨거워지는 것을 보장합니다. 그러나 타원 기어 흐름 계측기 근처에서 증기를 통과하는 데 제한이 있기 때문에 (계측기에 손상을 방지하기 위해),우리는 단열 자켓 기능과 함께 타원 기어 흐름 미터를 개발했습니다.

이 디자인은 계기 껍질 주위에는 단열 장이 포함되어 있으며, 단단한 매체의 흐름을 촉진하고 특정 온도를 유지하기 위해 단열 층을 제공합니다.유동계수의 정상 작동을 보장합니다.방열 자켓 구조는 타원 기어 흐름 미터가 설치 될 때 필터 앞에서도 채택 될 수 있습니다.단열 자켓의 내부와 외부 구조는 일반적으로 DN15 칼리버 플랜지를 설계, 및 사용자 요구에 따라 특수 인터페이스 디자인을 수용 할 수 있습니다. 단열 장갑의 명목 압력은 0.5 MPa입니다.하지만 그것은 또한 특정 고객의 요구 사항을 충족하도록 사용자 정의 될 수 있습니다.

LC-D 시리즈 기계적 양적 타원 기어 흐름 측정기

LC-D형 기계적 양적 타원 기어 흐름 미터, 흐름 미터로 불립니다, 세 가지 주요 구성 요소로 구성 된 전문 도구입니다. 타원 기어 흐름 미터, 감소기,양적 카운터.

이 흐름계수는 누적 액체 부피의 정밀 측정을 위해 설계되었습니다. 누적 값이 미리 결정된 양에 도달하면전기 회로 제어 밸브가 자동으로 닫히거나 열립니다., 흐름 측정 제어 요구 사항을 충족합니다.

부피계 흐름계 부품 및 구조 형태 선택 참조
카운터와 거버너

1카운터: A, A1, J1, Z, A5, A6, M11, M12, S1, BELZ



2. 총재: JT1, GT/F, Y1, Y2, G
3부피계 흐름계 구성은 다음과 같습니다.





4라디에이터는 아래와 같이 높은 온도에 사용됩니다:

참고:T는 60-120 °C의 온도 흐름 미터입니다. 송신기가 없으면 라디에이터도 사용할 수 있습니다.
T1은 120~200°C의 고온 흐름 미터이며, 긴 라디에이터가 있습니다.
T2는 60-120 °C의 고온 흐름 미터이며, 송신기와 짧은 라디에이터가 있습니다.
오발 기어 흐름 측정기 주문 정보




참고:
1만약 타원식 기어 재료와 껍질 재료가 같다면 타원식 기어 재료를 언급할 필요가 없습니다.
2재료 B-0Cr18Ni9Ti; C-0Cr18Nil2Mo2tI
3송신기 전에 B를 추가하면 폭발 방지 송신기를 의미합니다.
4고온도계는 라디에이터와 함께 있을 필요가 없습니다.
특별 요구 사항:
