원래 장소:
중국 (본토)
브랜드 이름:
KACISE
인증:
certificate of explosion-proof, CE
모델 번호:
GXPS100
특징
☆정확성 0.5%F.S.
☆고품질의 핵을 수입
☆다중 압력 범위와 출력 신호
☆다양한 커넥터 및 압력 포트
☆무극성 2선 전류 출력
☆DC&AC 출력
☆CE 인증서, 폭발 방지
적용
☆가스 저장 시설
☆냉장고 기계
☆수력 및 윤활
☆동속 압력 물 공급
☆ 파이프 라인 압력
☆배기 압력
☆석유화학
☆산업 프로세스 제어
소개

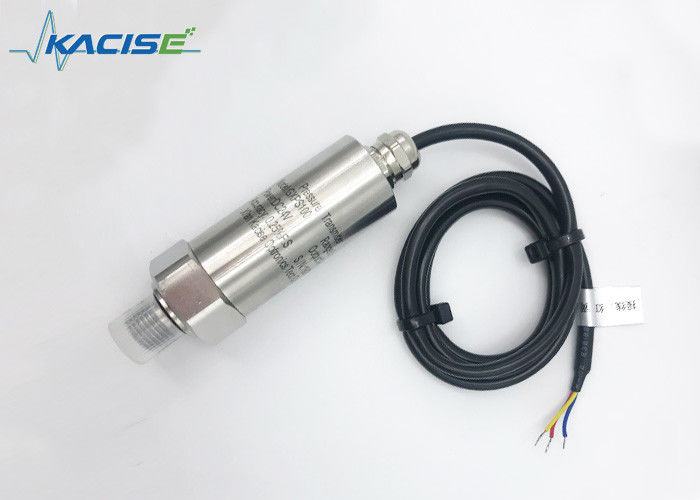

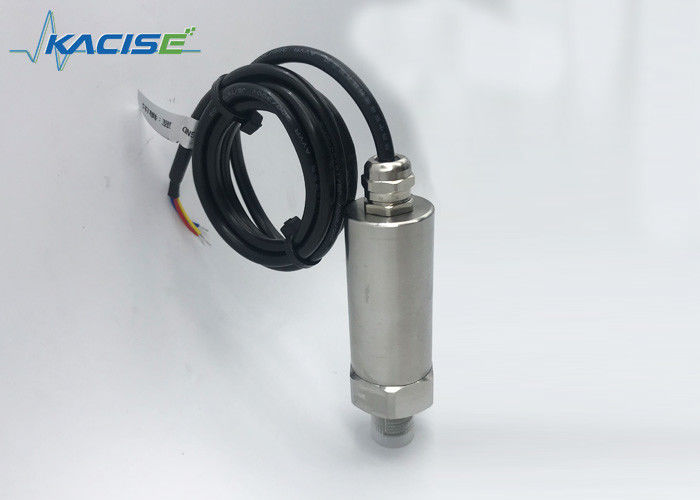

GXPS100 시리즈 압력 송신기는 대용량, 민간 및 산업용입니다.
비용 효율적인 제품입니다. 물과 같은 가스, 액체 압력 감지,
기름, 가벼운 부식성 액체 및 가스.
이 제품은 1Cr18Ni9Ti 스테인리스 스틸 구조를 사용 합니다.
기름으로 가득 찬 압력 코어 몸의 확산의 유명한 브랜드, 전용 센서
기기 증폭회로, 제로와 풀 스케일의 캘리브레이션을 용이하게 할 수 있습니다.
전자 인터페이스 및 신호 정의
| 출력 신호 | |
| 두 개의 와이어 | 4~20mA |
| 3개의 유선 | 0~5V,0.5~4.5V, 1~5V,0~10V (DC) |
| 2개의 선 | 3선 | 케이블 | 히르시만 | 커넥터 |
| 힘 | 힘 | 빨간색 | 1 | 1 |
| 출력 | 출력 | 파란색/녹색 | 2 | 2 |
| 전력 지상 | 검은색 | 3 | 3 |
매개 변수
| 스펙. | 가치 | |||||
| 압력 범위 |
0~0.2MPa......60MPa 2바... 600바 29psi 8700psi 20000MmH20...6118000mmH2O 1.97atm... 592atm |
|||||
| 부하 압력 | 1.5 곱하기 명목 압력 (1.5X) | |||||
| 분쇄 압력 | 3배의 명목 압력 (3X) | |||||
| 정확성 | ±0.5%F.S (더 높은 정확도를 위해 PT 300 또는 MARS가 제공됩니다) | |||||
| 안정성 | 일반적인 값 0.25% F.S, 최대 값 0.4% F.S | |||||
| 작동 온도 | -40°C~120°C | |||||
| 보상 온도 | -10°C~70°C | |||||
| 중간 호환성 | 1Cr18Ni9Ti와 호환되는 모든 가열 매개체 | |||||
| 전기 성능 | 2 전선 시스템 | 3선 시스템 | ||||
| 출력 신호 | 4~20mA | 0~5V | 1~5V | 0.5~4.5V | 0~10V | |
| 전원 공급 | 10~30Vdc | 8~30Vdc | 5V (비례) | 11~30Vdc | ||
| 부하 압력 | (U-10)/0.02 ((Ω) | 100kΩ | ||||
| 단열 | 100M Ω@50V | |||||
| 전기 강도 | 500V@60초 | |||||
| 진동/충격 | 10g/5~2000Hz, 축 X/Y/Z20g 시노 11ms | |||||
| 압력 내구성 | 2x106압력 원 @ 25°C | |||||
| 디스플레이 범위 | -999~1999@(PT110&PT111) | |||||
| 접촉 능력 | (24V, 1A)@PT111 | |||||
| 전기 연결 | Hirsmann, 공기 플러그, 고정 케이블, 방수 케이블 | |||||
| 압력 포트 | M20×15, G1/4, G1/2, R1/2, NPT1/2 | |||||
| 압력 종류 | G, S | 응답 시간: 10ms | ||||
| 인증서 | 본질적으로 안전한 모드 E, CE | |||||
| EMI/EMC | EMI: EN50081-1/-2; EMC: EN50082-2 | |||||
주문 정보
GX 타입 출력 범위 전력 압력 포트 전기 연결 케이블 길이 패키지
1타입: PS100=유니버설 타입, PS100E=부연적으로 안전 모드, PS110=PS100+ 표시기
2범위: 0~0.2...60MPa, 0~2bar...600bar= 범위의 상단계
3출력: A=4~20mA, V=0~5Vdc, V05=0.5~4.5Vdc, V1=1~5Vdc, V2=0~10Vdc
4전력: 5Vdc, 24Vdc, 6~24Vdc, 10~30Vdc, 11~30Vdc
5압력 포트: M=M20×15, G=G1/4, G2=G1/2, R2=R1/2, N2=NPT1/2
6전기 연결: H = DIN43650-A, GX = GX16-7, C = 고정 케이블 출력, CW = 방수 결합 출력
7케이블 길이: XXm=XXm 1-150m
8패키지: Bb, 폼
예를 들어 GXPS100-3MPa-A-0.5-DC24-P-Foam
PS100, 테스트 범위는 0-3MPa, 정확도는 0.5%, 24Vdc 전원 공급 4-20mA 출력, M20X1로 압력 포트5, 폼 포장.
