원래 장소:
중국
브랜드 이름:
KACISE
인증:
CE
모델 번호:
GXPS100

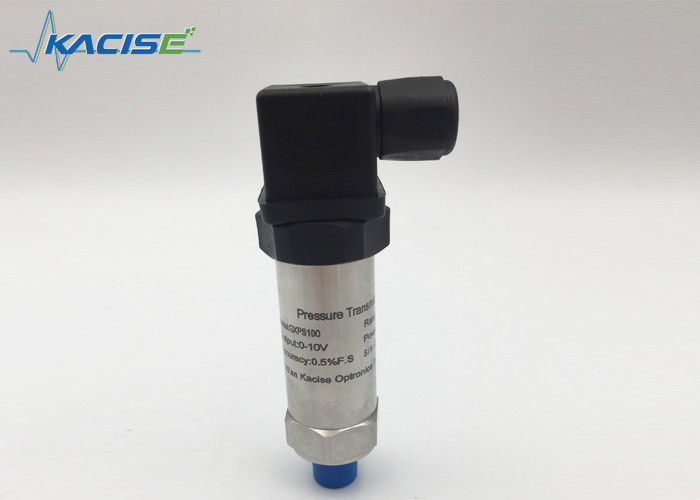

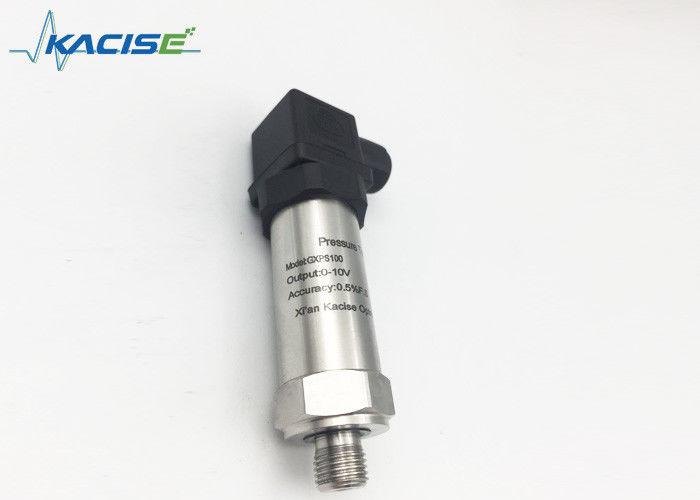

유니버설 무선 압력 송신기
GXPS100 유니버설 피에조레시스티브 압력 송신기
1특징
☆ 기본 정확도: 0.5%F.S.
☆ 유분산 실리콘 기름으로 채워진 핵
☆ 여러 압력 범위와 출력 신호
☆ 다양한 커넥터 및 압력 포트
☆ 비극성 2선 전류 출력
2적용
☆ 가스 저장 시설
☆ 냉장기
☆ 수압 및 윤활
☆ 일정한 압력 물 공급
☆ 파이프 라인 압력
☆ 용기 압력
☆ 석유화학
☆ 산업 프로세스 제어
3소개
GXPS100 시리즈 압력 송신기는 대용량, 민간 및 산업용, 비용 효율적인 제품입니다.가벼운 부식성 액체 및 가스.
이 제품은 1Cr18Ni9Ti 스테인리스 스틸 구조와 석유로 가득 찬 압력 코어 몸의 국제 유명 브랜드를 수입했습니다.
4매개 변수
| 스펙. | 가치 | ||||
| 압력 범위 |
0~0.2MPa......60MPa 2바... 600바 29psi 8700psi 20000MmH20...6118000mmH2O 1.97atm... 592atm |
||||
| 부하 압력 | 1.5 곱하기 명목 압력 (1.5X) | ||||
| 분쇄 압력 | 3배의 명목 압력 (3X) | ||||
| 정확성 | ±0.5%F.S (더 높은 정확도를 위해 PT 300 또는 MARS가 제공됩니다) | ||||
| 안정성 | 일반적인 값 0.25% F.S, 최대 값 0.4% F.S | ||||
| 작동 온도 | -40°C~120°C | ||||
| 보상 온도 | -10°C~70°C | ||||
| 중간 호환성 | 1Cr18Ni9Ti와 호환되는 모든 가열 매개체 | ||||
| 전기 성능 | 2 전선 시스템 | 3선 시스템 | |||
| 출력 신호 | 4~20mA | 0~5V | 1~5V | 0.5~4.5V | 0~10V |
| 전원 공급 | 10~30Vdc | 8~30Vdc | 5V (비례) | 11~30Vdc | |
| 부하 압력 | (U-10)/0.02 ((Ω) | 100kΩ | |||
| 단열 | 100M Ω@50V | ||||
| 전기 강도 | 500V@60초 | ||||
| 진동/충격 | 10g/5~2000Hz, 축 X/Y/Z20g 시노 11ms | ||||
| 압력 내구성 | 2×106 압력 원 @ 25°C | |
| 디스플레이 범위 | -999~1999@(PT110&PT111) | |
| 접촉 능력 | (24V, 1A)@PT111 | |
| 전기 연결 | Hirsmann, 공기 플러그, 고정 케이블, 방수 케이블 | |
| 압력 포트 | M20×15, G1/4, G1/2, R1/2, NPT1/2 | |
| 압력 종류 | G, S | 응답 시간: 10ms |
| 인증서 | 본질적으로 안전한 모드 E, CE | |
| EMI/EMC | EMI: EN50081-1/-2; EMC: EN50082-2 | |
5주문 정보
GX-Type-Range-Output-Power-Pressure 포트 전기 연결
종류:PS100=유니버설 타입, PS100E=부연적으로 안전한 모드, PS110=PS100+지표
범위:0~0.2...60MPa, 0~2bar...600bar= 범위의 상단계
출력:A=4~20mA, V=0~5Vdc, V05=0.5~4.5Vdc, V1=1~5Vdc, V2=0~10Vdc
전력:5Vdc, 24Vdc, 10~30Vdc
압력 포트:M=M20×1 입니다.5, G=G1/4, G2=G1/2, R2=R1/2, N2=NPT1/2
전기 연결:H=DIN43650-A, C= 고정 케이블
6전자 인터페이스 및 신호 정의
