원래 장소:
중국
브랜드 이름:
KACISE
인증:
CE
모델 번호:
KCF406
자동 캘리브레이션 설치가 쉽다 액체 정밀 측정 제어
1소개

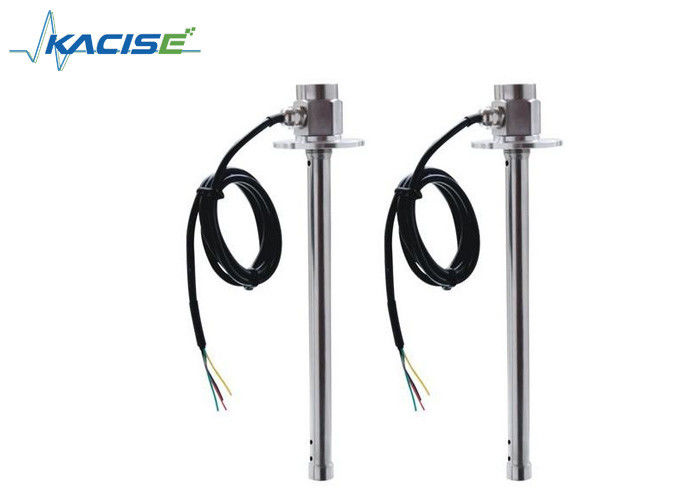

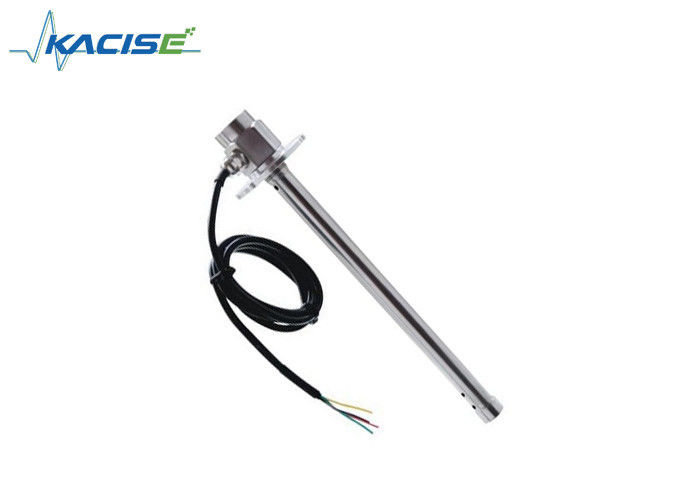

KCF406 시리즈 레벨 센서는 용량 원리에 따라 액체의 높이의 측정을 실현하기 위해 측정 기술을 변경하기 위해 rf 용량 점프를 사용합니다.높은 레벨 변화와 지속적인 변화와 함께 출력 신호, 단계, 높은 정확성, 높은 신뢰성. 탄력적인 구성 요소, 이동 부품이 없습니다, 충격 저항, 설치가 쉽습니다, 가솔린, 디젤 오일,정밀 측정 및 통제를 위해 수압 오일 및 다른 다양한 액체의 오일 레벨.
이 일련의 센서는 측정 수준 측정 도구입니다. 매우 높은 해상도와 측정의 정확성을 가지고 있습니다. 그것은 인간의 개입없이, 자동 캘리브레이션온도 변동이 없습니다.즉, 센서로 측정하는 매체는 물이나 가솔린 또는 디젤이든, 온도가 어떻게 변하든 상관없이,그것은 출력 레벨을 고정 할 수 있습니다 매우 정확한 신호에탄올과 가솔린, 메탄올 연료, 그리고 다른 미디어 측정의 문제를 철저히 해결,그리고 그것은 다른 기름의 다른 지역과 레이블의 온도 측정 오류의 큰 차이를 해결현재 중국의 기술은 국제적인 선도적인 수준에서 독특합니다.
2매개 변수
| 스펙. | 수적 값 | N오트 |
|
전원 공급 |
DC 5V | 4.5V-9V |
| DC12V / DC24V | 9V~36V | |
| 작동 온도 | -35°C~75°C | 맞춤형 |
| 측정 범위 | 100mm~1500mm | 맞춤형 |
| 압력 범위: | 0.1MPa·0.4MPa | 맞춤형 |
| 저장 온도 | -40°C~85°C | |
| 탐사 직경 | Φ 16 | 맞춤형 |
| 설치 | 스레드/플랜지 | |
| 폭발성 등급 | EXDIIC T5 | |
| 정확성 | ±0.5% | |
| 디지털 출력 | RS232/RS485 | |
|
아날로그 출력 |
4~20mA | 맞춤형 |
| 03.3V, 05.5V | 맞춤형 |
3전자 인터페이스 및 신호 정의
디지털 출력: 빨간 선, 검은 선, 녹색 선, 노란색 선.
아날로그 전압 출력: 빨간 선, 검은 선, 녹색 선.
아날로그 전류 출력: 빨간 선, 검은 선.
| C할 수 있는 | D연결 문장 | 참고자료 |
| 빨간색 | 24V+ | |
| 검은색 | 24V- | |
| 노란색 | RS232 RXD/ RS485 A | RXD 수신 터미널 |
| 파란색 | RS232 TXD/ RS485 B | TXD 전송 터미널 |
4캘리브레이션 프로세스
센서는 마이크로 컴퓨터의 기술을 채택, 캘리브레이션없이 모든 종류의 약한 부식 액체 측정에 직접 적용 할 수 있습니다
5설치
1설치 전에 액세서리 확인: 플랜지, 고무 반지, O 반지 및 나사;
2센서 뿌리를 O 링에 넣어;
3. 고무 고리의 두쪽에 기름 저항 밀폐제를 적용, 그 다음 부속품의 플랜지와 탱크의 플랜지 구멍에 구멍을 넣어, 두 플랜지를 함께 고정하기 위해 나사를 사용.대칭적인 힘으로 꽉 잡아.
4- 센서를 탱크에 플랜지 구멍에 넣어, 랭치로 단단하게. 그것은 기름 레벨 센서의 설치입니다.
5정의에 따라 각각 전력 케이블 및 통신 라인을 배선합니다.
6- 라인을 검사, 그들이 정상이라면, 센서에 전원을, 그것은 정상 작동 할 것입니다.
7센서의 설치 위치는 가능한 한 중앙 탱크에 가깝고, 따라서 오일 레벨 변동에 대한 영향을 줄여야합니다.
