원래 장소:
중국
브랜드 이름:
KACISE
인증:
CE
모델 번호:
KUS560

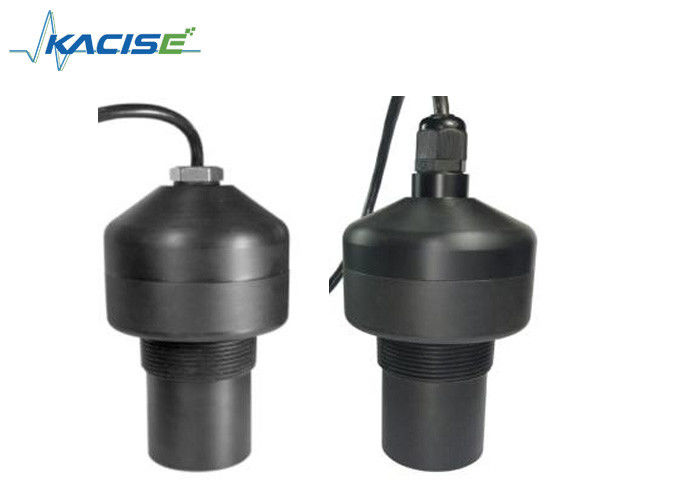

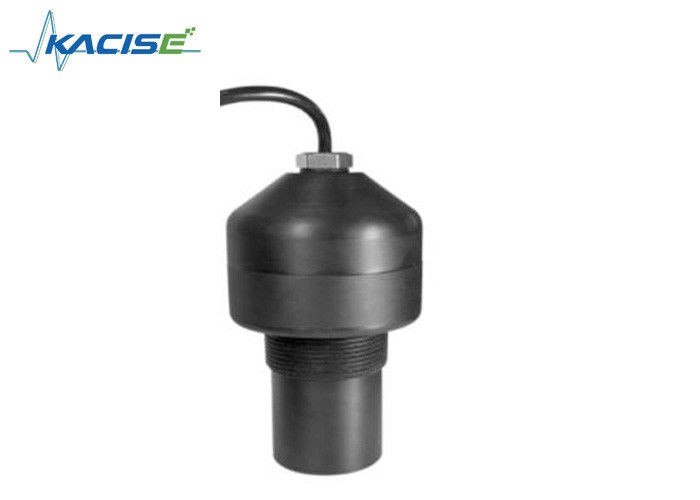

IP68 보호 등급을 가진 물 수준 센서는 하수 환경에 적합합니다.
소개
우리의 물 수준 센서를 소개합니다 IP68 보호 등급으로 먼지와 물 침입에 효과적으로 저항 할 수 있습니다혹독한 환경에서도 물 수치를 정확하게 측정합니다.설치가 쉽고 매우 신뢰할 수 있어 하수 관련 애플리케이션에 완벽한 선택입니다.
매개 변수
측정 범위 | 1미터, 2미터, 3미터, 4미터, 5미터, 6미터, 7미터, 8미터 |
측정 출력 | 탐사기의 방출 표면과 중간 표면 사이의 거리 |
센서 스레드 | 측정 범위에 따라 다른 스레드 |
실명 영역 범위 | 측정 범위에 따라 다른 실명 구역 |
공급 전압 | DC 24V, 출력 1방향 4-20mA 또는 1방향 RS485 MODBUS 프로토콜 |
공급 전압 | DC 12V, 출력 1방향 RS485 MODBUS 프로토콜 |
표시 | 디스플레이가 없습니다 |
기본 케이블 길이 | 1미터 |
케이블 | 4 핀 |
작업 환경 온도 |
-20 ~ +60 °C |
작업 환경 압력 |
표준 대기압 |
작업 환경 습도 |
≤90% RH 비 응축 |
특징
높은 보호 수준: IP68 짧은 반응 시간
RS485을 통한 주소 설정
출력: 아날로그 또는 RS485, 공급 전압과 관련
참고:
4~20mA 출력: 블루 라인 (mA??) 을 안정적으로 지상화합니다.
토착 단말기를 실제 땅과 연결해 주세요. 물속을 통과하는 금속 파이프나 땅에 삽입된 금속 막대처럼요.
1. 전기 캐비닛의 지식과 정렬하지 마십시오. 별도로 지식하고 지하에 삽입 된 금속 기둥 또는 금속 파이프에 연결하십시오.
2- 페인트 또는 경직에 대한 땅 금속 파이프 또는 금속 막대기 긁어 제거해야합니다.
RS485 출력: 블랙 라인을 안정적으로 펀딩합니다.
토착 단말기를 실제 땅과 연결해 주세요. 물속을 통과하는 금속 파이프나 땅에 삽입된 금속 막대처럼요.
1. 전기 캐비닛의 지식과 정렬하지 마십시오. 별도로 지식하고 지하에 삽입 된 금속 기둥 또는 금속 파이프에 연결하십시오.
2- 페인트 또는 경직에 대한 땅 금속 파이프 또는 금속 막대기 긁어 제거해야합니다.
배선
1. 4~20mA 배선
전원 공급: 빨간 선: 24VDC + 검은 선: 24VDC
4~20mA: 노란색 선: mA + 파란색 선: mA
2. 485 통신 전선
전원 공급: 빨간 선: 24VDC + 검은 선: 24VDC
485 통신: 파란색 선: T/R+ 노란색 선: T/R
3. 485 통신 전선
전원 공급: 빨간 선: 12VDC+ 검은 선: 12VDC
485 통신: 파란색 선: T/R+ 노란색 선: T/R
