원래 장소:
중국
브랜드 이름:
KACISE
인증:
CE
모델 번호:
KUS/KUM 시리즈

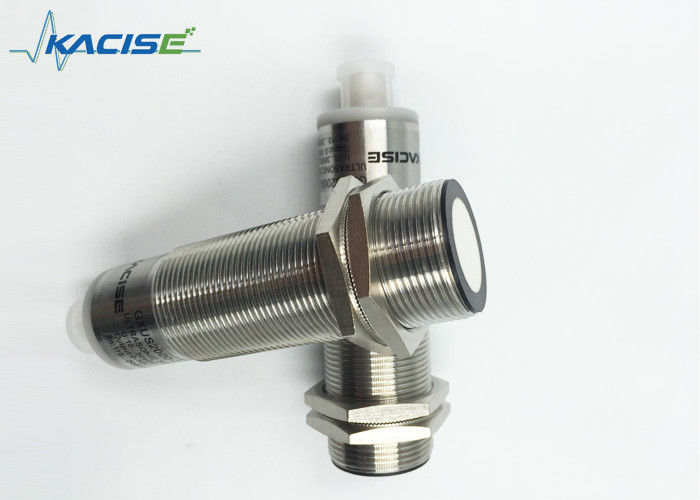

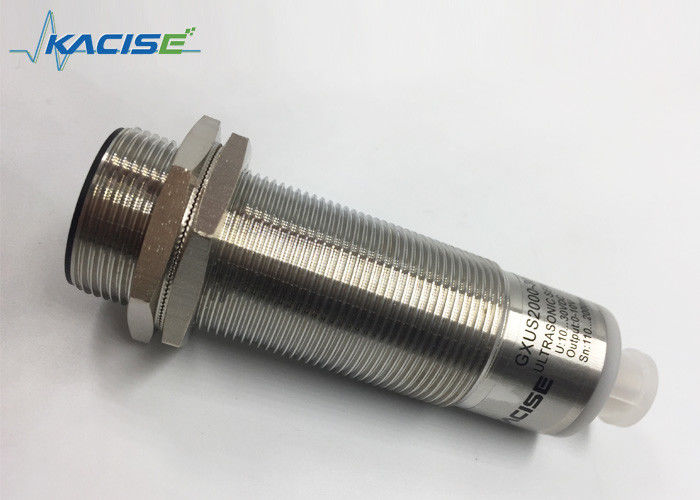

아날로그 초음파 감지기를 측정하는 GXUS2000 시리즈 IP67 거리
소개
표적 주제에 몸의 접촉이 없고는 착용 자유로운 탐지를 하는 초음파 감지기 용도 음파. 그것은 투명한 착색한 목표, 금속 목표 또는 비 금속 목표, 뿐 아니라 고체, 액체 또는 강화한 물질을 검출하기 위하여 이용될 수 있습니다. 환경 연기 먼지, 환경 또는 비와 같은 주위 조건에는 초음파 감지기의 탐지 성과에 아주 작은 영향이 있습니다.
특징
조정가능한 ☆ 측정 창
☆ 프로그램 입력
☆ 작은 사용불능 지역
전자 공용영역과 신호 정의
모수
| 범위를 느끼기 | 110의… 2000 mm |
| 표준 표적 판 | 100개 mm x 100개 mm |
| 변형기 빈도 | approx.112 kHz |
| 응답 지연 | approx.195 Ms |
작동하는은 지시자/의미합니다
| LED 파랑 | 전원을 켜 |
|
LED 황색 |
고체: 평가 범위에 있는 목표 |
| 번쩍이기: 프로그램 기능, 검출되는 목표 | |
|
LED 빨강 |
고체: 과실 |
| 번쩍이기: 프로그램 기능, 검출되는 목표 없음 |
전기 명세
| 운영 전압 UB | 10% SS가 10의… 30의 볼트 DC에 의하여, 잔물결이 일습니다 |
| 판매 수수료 없는 매출 공급 현재 I0 | ≤ 900 mA |
산출
| 산출 유형 | 1 아날로그 산출 0… 10V 또는 4-20mA |
| 해결책 | 평가 범위 [mm]/4000, 그러나 ≥0.35mm |
| 특성 곡선의 탈선 | 실물대 가치에서 ≤0.2% |
| 짐 임피던스 | 0개의… 500 옴 |
| 온도 영향 | 실물대 가치의 ≤ 2% |
주위 조건
| 주위 온도 | -25… 70 °C (- 13… 158 °F) |
| 저장 온도 | -40… 85 °C (- 40… 185 °F) |
기계적인 명세
| 접속 방식 | 연결관 (M12×1) 의 4 핀 |
| 보호 정도 | IP65 |
| 물자 | 유숙: 니켈에 의하여 도금되는 고급장교 또는 플라스틱 |
| 변형기: 에폭시 수지/구렁 유리제 구체 혼합물; 폴리우레탄 거품 |
감지기 기능의 묘사
평가 한계 조정
초음파 감지기는 2개의 가르치기 쉬운 평가 한계를 가진 아날로그 산출을 특색짓습니다. 이들은 입력가르치 에서에 공급 전압을 적용해서 - UB 또는 +UB 놓입니다. 공급 전압 m st는 적어도 1개의 s. LEDs를 위한 입력가르치 에서에 감지기가 절차가르치에서 도중 표적을 인식했다는 것을 나타냅니다 적용됩니다. 더 낮은 평가 한계 A1는 - UB, +UB를 가진 A2로 배웁니다.
2개의 다른 출력 기능은 놓일 수 있습니다:
평가 한계는 힘 후에 첫번째 5 분 안에서만 위에 지정될지도 모릅니다. 평가 한계를 나중에 변경하기 위하여는, 사용자는 새로운 힘 직후에 목표값을 위에 지정할지도 모릅니다.
A1: 사용불능 지역
A2: 명목상 느끼는 범위 작동 방식: 일어나는 경사로
| 동작 방식에 대한 의존에 있는 전시 | 빨간 LED | 노란 LED | |||
|
평가 한계가르치 에서
목표 det는 etected 아무 목표도 cted 미심쩍은 목표 (부당한가르치에서) |
위에 섬광 떨어져 |
섬광 |
|||
|
떨어져
떨어져 |
|||||
| 정상 모드 (평가 범위) | 떨어져 | 에 | |||
| 결함 | 에 | 이전 국가 | |||
5. 임명 상태
감지기가 0℃의 밑에 온도를 가진 환경에 설치되는 경우에, 보호되어야 합니다. 감지기를 안으로 거치할 경우
나사 견과에 의하여 구멍, 설치 실의 중앙에 고쳐지는 감지기 필요를 통해서 a.
