원래 장소:
중국
브랜드 이름:
KACISE
인증:
CE
모델 번호:
KCF100

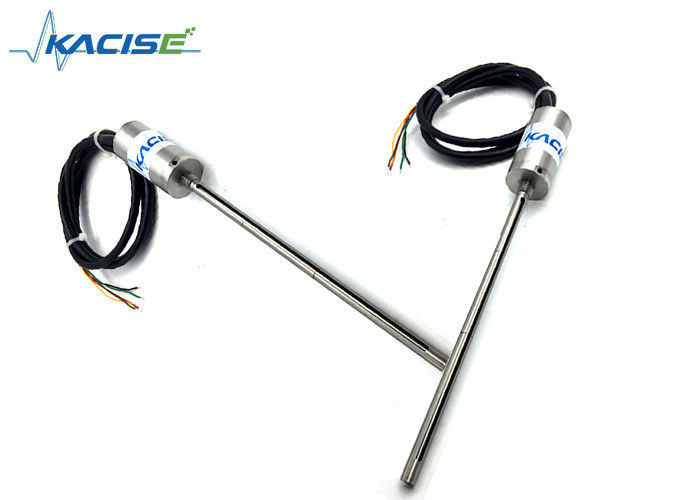

4-20mA온도와압력은액높이전송기를통합했습니다
소개
KCF100 시리즈 온도와 압력에 의하여 통합된 액높이 전송기는 기름 수준과 수위의 높은 정밀도 그리고 높은 안정성 측정을 위한 우리의 회사가 개발한 조정가능한 용량 유형 액높이 전송기입니다. 그것에는 단락 보호와 특정 과전압 큰 파도 보호 기능이 있고, 빠른 응답, 넓은 전압 공급, 강한 적재 능력 및 넓은 온도 측정 범위의 특성이 있습니다. 그것은 2 calibratable 아날로그 산출, ModBus RTU 통신 프로토콜을 지원하고 빠른 강제적인 영 기능은, 전반적인 성과 안정되어 있고습니다 믿을 수 있습니다.
전자 공용영역과 신호 정의
| 색깔 | 정의 |
| 빨간 | +V |
| 검정 | GND |
| 브라운 | 수평 산출 4-20mA |
| 백색 | 온도 산출 4-20mA |
| 녹색 | RS485-A |
| 황색 | RS485-B |
모수:
모수:
| Spec. | 수치 |
| 수평 범위 | 0~150mm |
| 온도 편차 | -30~100℃ |
| 정확도 |
수준 0.35%의 전형적인 과실 온도 과실 ±2.5 °C |
| 응답 시간 |
수평 측정은 전형적으로 1 초 이내입니다 온도 측정은 전형적으로 3 초 이내입니다. |
| 부하 저항 | ≤300Ω |
| 작동 현재 | < 60mA=""> |
| 작용 온도 | -30°C~80°C |
| 보상 온도 | -10°C~80°C |
| 저장 온도 | -40°C~125°C |
| 중간 겸용성 | 316L와 모든 부식성 중간 호환이 되는 |
| 출력 신호 | 4~20mA/RS485-Modbus |
| 전력 공급 | 9~24Vdc |
| 연결 | M10.00*1mm 수나사 |
| 케이블 | 폴리에틸렌 케이블 |
| IP 급료 | IP68 |
모형 선택:
| KUM-B | ||||||
| 측정 범위 | ||||||
| A | 5m | |||||
| B | 10m | |||||
| C | 15m | |||||
| D | 20m | |||||
| E | 30m | |||||
| F | 40m | |||||
| G | 50m | |||||
| H | 60m | |||||
| 출력 신호 | ||||||
| A | 4-20mA | |||||
| 정확도 | ||||||
| 0.5 | 0.5% | |||||
| 1.0 | 1% | |||||
| 전력 공급 | ||||||
| A | 24Vdc | |||||
| B | 11~30Vdc | |||||
| 조사 유형 | ||||||
| A | PVDF | |||||
| B | 알루미늄 합금 | |||||
| C | 아BS | |||||
| D | 스테인리스 316L | |||||
| E | 테플론 | |||||
| F | 티타늄 합금 | |||||
신청과 임명:
