원래 장소: | 중국 |
브랜드 이름: | KACISE |
인증: | CE |
모델 번호: | KLD-301 |
최소 주문 수량: | 한 조각 / 조각 |
---|---|
가격: | Negotiable |
포장 세부 사항: | 판지/나무 상자 |
배달 시간: | 7 작업 일 |
지불 조건: | L/C, D/A, D/P, T는 / T, 웨스턴 유니온, MoneyGram |
공급 능력: | 조각 조각/3000 달 당 |
용량: | 0.11, 0.22, 0.55, 1.1, 1.76, 2.2, 4.4t | 정확도: | C3 |
---|---|---|---|
이력현상: | 0.017%F.S | 비선형성: | 0.017%F.S |
제로 밸런스: | ±2%F.S. | 소재: | 합금강 |
하이 라이트: | 짐 세포 무게 감지기,긴장 짐 세포,변형계 무게 감지기 |

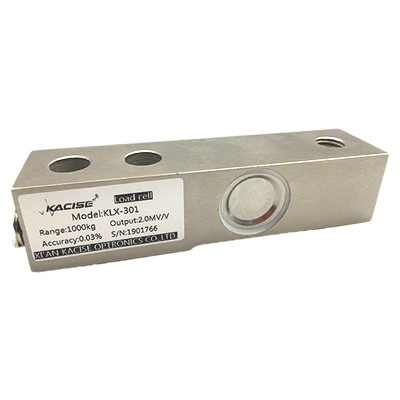

콤팩트 시어 빔 압축 로드 셀 정압 가이드 합금 강철
소개
캔틸리버 빔 무게 센서 (cantilever beam weighing sensor) 는 셰어 빔 무게 센서라고도 알려져 있으며, 일반적으로 중심에 스트레인 영역이 배치된 큐보이드 모양을 갖추고 있습니다.꼬리 끝에서 두 개의 고정 구멍과 앞 끝에서 압력 고정 장치로 장착일반적으로 3~4개의 센서들로 구성되어 있습니다.그 신호들은 측정값을 표시하기 위한 신호 및 조건화 장치를 통해 측정 기구에 공동으로 처리되고 전송됩니다..
센서의 엘라스토머는 한쪽 끝을 고정한 절단 또는 구부러진 캔틸리버 빔 구조를 채택하여 다양한 팽창력과 압축력을 견딜 수 있고 측정할 수 있습니다.주요 특징 들 은 먼지 가 없는 밀폐, 넓은 측정 범위, 높은 정확성, 안정적이고 신뢰할 수있는 성능, 그리고 간단한 설치 및 사용.
이 센서는 전자 무게, 다양한 산업 자동화 측정 및 제어 시스템에 적용됩니다. 자동차 프레스 적합성, 자동 조립,3CS 제품 테스트, 새로운 에너지 제품 조립, 의료 테스트, 로봇, 곰팡이 조립 및 기타 산업 테스트 및 제어 시스템.용도가 높기 위해 스테인리스 스틸로 만들어집니다..
특징
스테인리스 스틸로 만들어져, 안정성이 강합니다.
각종 자동 스탬핑 용도로 사용되며 IP68 보호
신청서
주로 포장 척도, 호퍼 척도 및 산업 무게 시스템에서 사용됩니다.
기술 사양
용량 | 0.11, 0.22, 0.55, 1.1, 1.76, 2.2, 4.4t |
정확성 | C3 |
감수성 | 10.94±0.1%mV/V |
제로 잔액 | ± 2% F.S. |
비선형성 | 0.017% F.S |
히스테레시스 | 0.017% F.S |
반복 가능성 | 0.017% F.S |
30분 | 0.0166%F.S |
출력에 대한 Temp.Effect | 00.014%F.S/10°C |
0에 온도효과 | 0.0125%F.S/10°C |
입력 임페던스 | 390±3Ω |
출력 임페던스 | 350±5Ω |
단열 | ≥5000MΩ/100VDC |
권장 흥분 | 5V |
최대 흥분 | 15V |
보상된 온도 범위 | -10~40°C |
작동 온도 범위 | -30~70°C |
안전 과부하 | 150%F.S |
최종 과부하 | 300% F.S |
케이블 크기 | Φ5.4x1500mm |
무게는 약 |
00.9kg (0.55~1.76t) 1.6kg (2.2t) 2.2kg (4.4t) |
소재 | 스테인리스 스틸 |
IP 클래스 | IP68 |
차원 과 연결
장착 차원
캡 (t) | A | B | C | D | E | F | G | H | J | K | M |
0.11~1.76 | 133.4 | 76.2 | 25.4 | 15.4 | 30.7 | 30.2 | 57.7 | 14.2 | 13 | 20.6 | M12 |
2.2 | 136.7 | 76.2 | 25.4 | 18.4 | 36.8 | 36.6 | 55.6 | 16.6 | 13 | 12.5 | M12 |
4.4 | 171.5 | 95.3 | 38.1 | 21.4 | 43.9 | 432.9 | 73.8 | 22.9 | 20.5 | 22.2 | M20 |
