원래 장소:
중국
브랜드 이름:
KACISE
인증:
ISO / CE / Explosion-proof
모델 번호:
KVF 시리즈

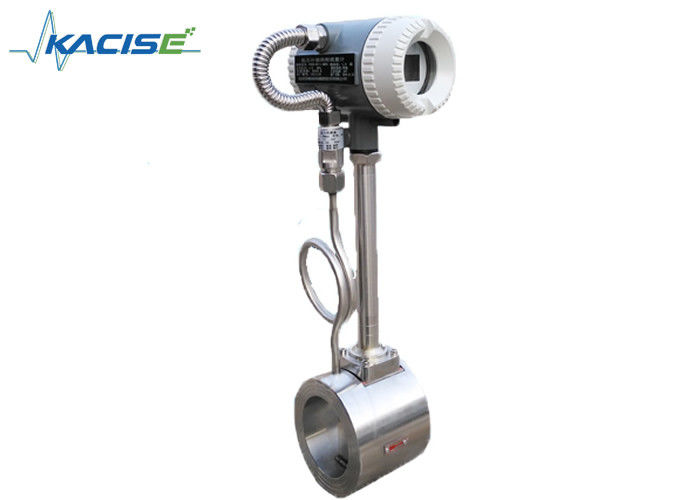

OEM 와동 증기 유량계 포화된 증기 교류 미터 고열 증기 교류 미터
소개
와동 유량계는 " Karman 와동” 원리, piezo 전기 결정의 사용에 다양한 가스, 증기, 액체 교류 측정을 위한 교류 측정 계기의 측정 요소 근거를 둡니다. DN15에서 DN600의 가득 차있 관 와동 유량계와 플러그 접속식 와동 유량계로 구조상 특성에 따라 와동 유량계에 와동 유량계 명세의 LUGB 시리즈. 다른 출력 신호에 따라 전송기의 맥박 산출 형태 감지기 그리고 표준 현재 산출로 분할될 수 있습니다. 계기에는 넓은 교류 측정 범위, 고정확도, 간단한 구조, 작은 압력 손실, 이동 부분, 등의 이점이 있습니다. 그것은 닫히는 파이프라인에 있는 액체의 즉석 교류 그리고 합계 교류의 측정에 적용됩니다.
구조 와류 미터
특징
측정은 유동성 조밀도, 점성, 습도, 온도 압력의 무소속자이고 거기 전도도는 똑바른 부분이 낮은 필요조건의 진보된 공정 기술을 가진 지상에 놓는 wellThe 감지기가 부정 압력에 좋은 저항의 인 지상에 놓인 전극 gurantees를 가진 감지기인 관에 측정 관에 있는 장애 부속이 압력 손실 없습니다.
1. , 이동 부분, 높은 신뢰성 간단하고 그리고 확고하다, 장기 가동은 아주 안정되어 있습니다
2. 영 편류, 높은 정밀도
3. 압력 손실은 작습니다, 유지하게 쉬운
4. 측정 범위, 범위 까지: 1: 15
5. 넓은 채용 범위, 가스, 액체, 증기 교류는 측정될 수 있습니다
6. 넓은 조작 온도 범위: -40 ℃에서 350의 ℃ 고열
7. 산출 펄스 신호 또는 컴퓨터와 다른 디지털 시스템에 사용하기 편한 현재 신호
모수
| 관 직경 | DN15~DN1800 |
| 미터 물자 | 1Cr18Ni9Ti |
| 명목상 압력 (Mpa) | 1.6Mpa; 2.5Mpa; 4.0Mpa |
| 측정된 중간 온도 (℃) | -40~+250℃; -40~+350℃ |
| 환경 조건 | 온도: - 10~+55℃의 습도 5%~90%의 압력: 86~106Kpa |
| 정확도 종류 | 액체: 독서 ±0.5 |
| 측정 가스 또는 증기: | reading±1.0, ±1.5 |
| Turndown 비율 | 1:10; 1:15 |
| 압력 손실 계수 | CD<2> |
| 출력 신호 | 4-20mA 또는 맥박 |
| 전력 공급 |
감지기: +12VDC, +24VDC 전송기: +24VDC 위치 전시에: 3.2V 건전지 |
| 신호 전송선 | STVPV3×0.3 (3 철사), (2선식) 2×0.3 |
| 임명 | 통합 죄는 플랜지 또는 플랜지 연결 |
| 전송 거리 | ≤500m |
| 신호 회선 공용영역 | 남성 threadM20×1.5 |
| 폭발 수준 | ExdIIBT6 |
| 보호 종류 | IP65 |
| 진동 가속도를 허용하십시오 | 1.0g |
모형 선택
| KVF | 모수 | ||||||||||
| 명목상 직경 | DNXX | DN15~DN1800 (mm) | |||||||||
| 구조 | F | 전시를 가진 먼 유형 | |||||||||
| Y | 전시를 가진 조밀한 유형 | ||||||||||
| 정확도 | A | 관 유형: 종류 1.0 | |||||||||
| B | 삽입 유형: 종류 2.5 | ||||||||||
| 명목상 압력 | 16 | 1.6Mpa | |||||||||
| XX | 주문화 | ||||||||||
| 최대. 임시 직원. 매체의 | M | <250> | |||||||||
| H | >250℃ | ||||||||||
| 다른 기능 | P | 압력 보상으로 | |||||||||
| T | 온도 보상으로 | ||||||||||
| PT | 압력과 온도 보상으로 | ||||||||||
| 힘 | 1 | 12~28VDC | |||||||||
| 2 | 85~265VAC (먼 전시) | ||||||||||
| 3 | 3.6V 리튬 전지 (위치 전시에) | ||||||||||
| 산출 | A | 4-20mA | |||||||||
| M | 전압 맥박 | ||||||||||
| H | 수사슴 | ||||||||||
| R1 | RS232 | ||||||||||
| R2 | RS485 | ||||||||||
| 임명 | 1 | 플랜지 | |||||||||
| 2 | 죔쇠 플랜지 | ||||||||||
| 3 | 삽입 | ||||||||||
| 4 | 실 | ||||||||||
| 5 | 죔쇠 | ||||||||||
| 폭발 방지 | A | 아니 폭발 방지 | |||||||||
| B | 본질적인 폭발 방지 | ||||||||||
| G | 화염 증거 | ||||||||||
