원래 장소:
중국
브랜드 이름:
Kacise
인증:
Intrinsically safe, explosion proof, CE certificate
모델 번호:
GXPS800

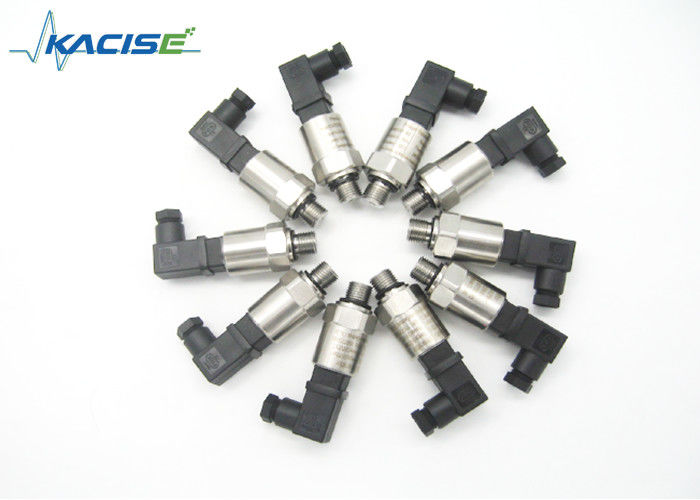

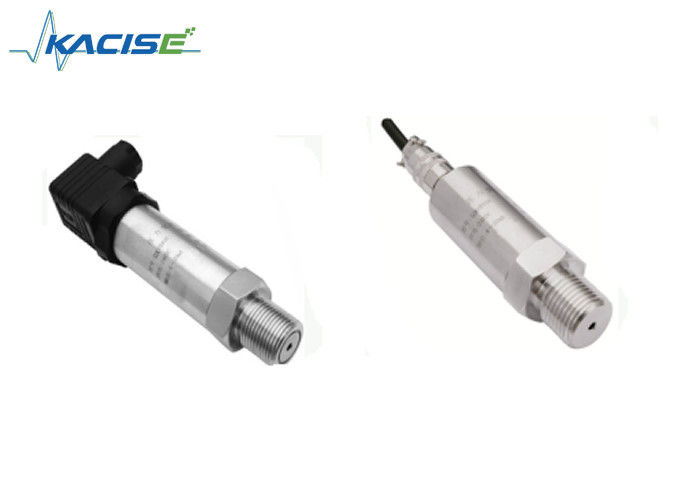

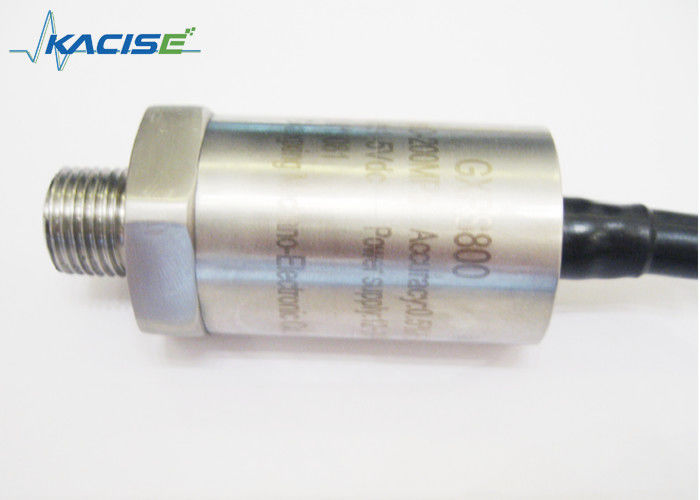

GXPS800 시리즈 스퍼터링 필름 압력 트랜스미터는 고온, 넓은 범위, 고정밀 제품입니다. 물, 기름, 가벼운 부식성 액체 및 가스와 같은 가스, 액체 압력 감지에 널리 사용됩니다.
스퍼터링 필름 코어는 화학적 방법을 사용하여 탄성체의 코어 본체에 화학적 방법으로 절연체 층을 스퍼터링하고 절연체 얇은 금속 휘트스톤 브리지 및 온도 보상 저항기에 대한 일련의 측정을 사용하여 스퍼터링하고 마지막으로 금속 필름 저항기 위에 절연 재료 층으로 덮습니다. 탄성체에 압력 엘라스토머 변형이 일어나면 금속박막, 변형과 함께 스퍼터링 휘트스톤 브리지가 발생하여 선형 출력을 생성합니다.
| 전기 연결 | |||||
| 2선 | 3선 | 4선 | 케이블 | 히르슈만 | 에어 플러그 |
| 힘 | 힘 | 파워+ | 빨간색 | 1 | 1 |
| 산출 | 산출 | 출력+ | 파란색 | 2 | 2 |
| 전원 접지 | 힘 - | 검은색 | 3 | 3 | |
| 산출- | 녹색 | ||||
| 차폐형 | 차폐된 | 차폐형 | 노란색 | 4 | |
| 투기. | 값 | ||||
| 압력 범위 | -0.1....-0.01MPa......200MPa | ||||
| 부하 압력 | 공칭값 압력의 2배(1.5X) | ||||
| 파열압력 | 공칭값 압력의 4배(3X) | ||||
| 정확성 | ±0.1%FS, ±0.25%FS, ±0.5%FS | ||||
| 안정 | 일반적인 값은 0.25%FS/년, 최대입니다. 0.4%FS | ||||
| 작동 온도 | -50°C~150°C | ||||
| 보상온도 | -20°C~120°C | ||||
| 중간 호환성 | 1Cr18Ni9Ti와 호환되는 모든 가성 매체 | ||||
| 전기적 성능 | 2선식 3/4선식 | ||||
| 출력 신호 | 4~20mA,0~20mA,0~10mA,0~5V | 0~10V | |||
| 전원공급장치 | 12~30Vdc,0-30VDC,1-5V,0.5-3V | ||||
| 부하 압력 | (U-10)/0.02(Ω) | >20kΩ | |||
| 격리 | >100MΩ@50V | ||||
| 전기적 강도 | 500V@60초 | ||||
| 진동/충격 | 10g/5~2000Hz, 축 X/Y/Z20g 사인 11ms | ||||
| 압력 내구성 | 2×106압력 원 @25°C | ||||
| 전기 연결 | Hirsmann, 에어 플러그, 고정 케이블, 방수 케이블 | ||||
| 표시 범위 | -999~1999 | ||||
| 압력 포트 | M20×1.5, G1/4, G1/2, R1/2, NPT1/2, NPT1/4 | ||||
| 압력 유형 | 지, 에스 | 응답 시간: 10ms | |||
| EMI/EMC | EMI: EN50081-1/-2; EMC: EN50082-2 | ||||
