원래 장소:
중국
브랜드 이름:
Kacise
인증:
CE / ISO / Explosion-proof
모델 번호:
KTF

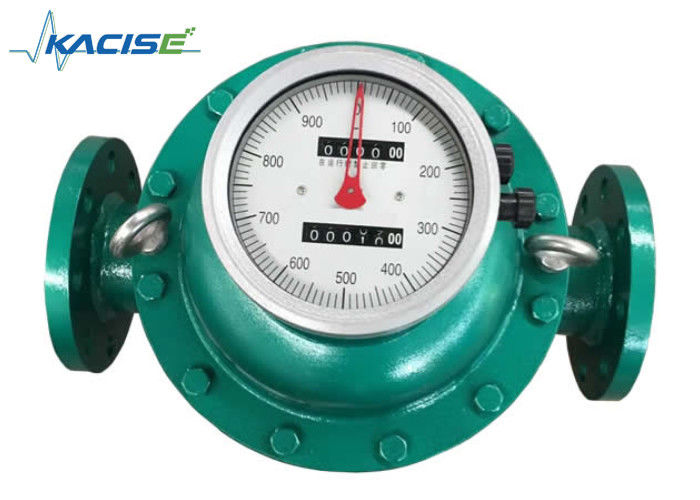

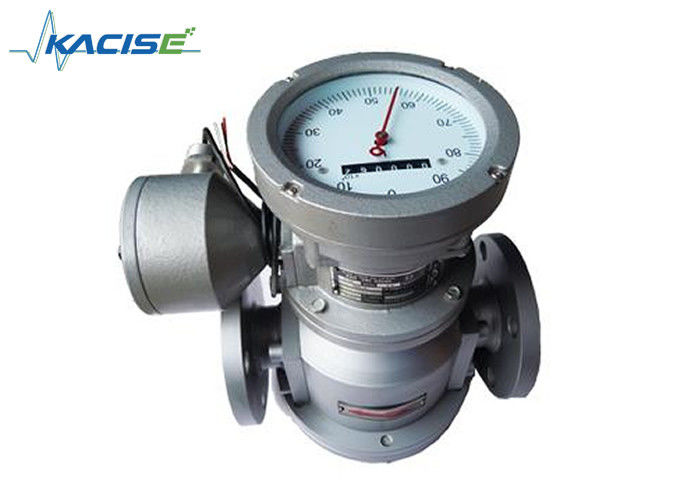

타원형 기어 흐름 미터 비텀 흐름 미터 고위 고밀도 액체 흐름 미터
설명
엘립스 기어 흐름 측정기는 파이프 라인의 액체 흐름을 연속적으로 또는 간헐적으로 정확하고 일관되게 모니터링하도록 설계된 긍정적 이동 흐름을 측정하는 장치입니다.특히 중유와 같은 고 점착성 매체 측정에 적합합니다., 폴리바이닐 알코올, 그리고 樹脂, 그것은 효율적으로 기계적인 측정 요소를 통해 알려진 부피 부분으로 유체를 분할합니다.액체의 총 부피는 측정 챔버가 이러한 부피 부분을 연속적으로 반복적으로 채우고 방출하는 시간에 따라 결정됩니다..
이 타원형 기어 흐름 측정기는 300~2000mPa·s의 점도를 가진 액체의 흐름을 측정하기 위해 특별히 설계되었습니다.-10°C에서 +100°C까지의 특정 압력 조건과 온도 조건에 따라 파이프 라인 내에서 작동하는. 그것의 장점에는 간단한 구조, 높은 신뢰성, 정확성, 파이프에 대한 낮은 요구 사항이 포함됩니다. 그것은 가속도와 흐름 속도 두 가지의 넓은 범위를 수용 할 수 있으며, 다재다능한 선택이됩니다..
타원 기어 흐름계, 특히 석유 산업의 맥락에서, 예외적인 반복성과 내구성을 보여줍니다.화학 물질의약품, 운송, 식품 등 다양한 분야에서 적응력과 신뢰성을 입증합니다.
특징
☆타원 기어 흐름 측정기의 장점
☆콤팩트한 크기, 간편한 유지보수
☆기계 디스플레이에서 읽기 쉽고 작동하기 쉽습니다.
☆수평 또는 수직 설치
☆낮은 압력 손실
사양s
| 생산물 이름 | DN15 낮은 흐름 중국 기계 비텀 타원 기어 흐름 미터 |
| 중간 | 주요 매개체는 석유입니다. |
| 정확성 | 00.5% 또는 0.2% |
| 출력 | 펄스 출력, 4~20mA 출력 및 출력 없이 |
| 소재 | 주사철, 주사철 또는 스테인레스 스틸 재료 |
| 표시 | LCD 디스플레이 또는 로컬 메카니컬 디스플레이 |
| 기능 | 0 함수로 돌아가 |
| 부속품 | "Y"필터 또는 정사각형 필터 |
| 온도 | -20~100°C |
| 매끄러움 | 0.6Mpa.s~250Mpa.s |
작동 원칙
인사탈레이션
| 직경 | 기기 재료 | L | H | B | A | D | D1 | n | F |
| DN10 | 금속 | 150 | 100 | 210 | 165 | 90 | 60 | 4 | 14 |
| DN15 | 금속 | 170 | 118 | 226 | 175 | 95 | 65 | 4 | 14 |
| 주사철 | 200 | 138 | 232 | 180 | 105 | 75 | 4 | 14 | |
| 스테인리스 스틸 | 245 | 120 | 226 | 172 | 95 | 65 | 4 | 14 | |
| DN20 | 금속 | 200 | 150 | 238 | 180 | 105 | 75 | 4 | 14 |
| 주사철 | 250 | 164 | 220 | 160 | 125 | 90 | 4 | 18 | |
| 스테인리스 스틸 | 236 | 150 | 238 | 225 | 105 | 75 | 4 | 14 | |
| DN25 | 금속 | 260 | 180 | 246 | 194 | 115 | 85 | 4 | 14 |
| 주사철 | 300 | 202 | 252 | 185 | 135 | 100 | 4 | 18 | |
| 스테인리스 스틸 | 287 | 195 | 246 | 232 | 115 | 85 | 4 | 14 | |
| DN40 | 금속 | 245 | 180 | 271 | 200 | 145 | 110 | 4 | 18 |
| 주사철 | 300 | 202 | 293 | 208 | 165 | 125 | 4 | 23 | |
| 스테인리스 스틸 | 265 | 178 | 349 | 265 | 145 | 110 | 4 | 18 | |
| DN50 | 금속 | 340 | 250 | 372 | 285 | 160 | 125 | 4 | 18 |
| 주사철 | 384 | 262 | 394 | 312 | 195 | 135 | 4 | 23 | |
| 스테인리스 스틸 | 265 | 178 | 349 | 265 | 180 | 125 | 4 | 18 | |
| DN65 | 금속 | 420 | 325 | 433 | 360 | 195 | 160 | 8 | 18 |
| 스테인리스 스틸 | 365 | 260 | 436 | 319 | 180 | 145 | 4 | 18 | |
| DN80 | 금속 | 420 | 325 | 433 | 360 | 195 | 160 | 8 | 18 |
| 주사철 | 450 | 337 | 452 | 332 | 510 | 170 | 8 | 23 | |
| DN100 | 금속 | 515 | 418 | 458 | 380 | 220 | 180 | 8 | 18 |
| 주사철 | 555 | 442 | 478 | 310 | 250 | 200 | 8 | 25 | |
| DN150 | 금속 | 540 | 510 | 557 | 400 | 280 | 240 | 8 | 23 |
| 주사철 | 540 | 510 | 557 | 347 | 300 | 250 | 8 | 26 | |
| DN200 | 금속 | 700 | 650 | 720 | 476 | 335 | 295 | 12 | 23 |
| 주사철 | 650 | 650 | 720 | 476 | 360 | 310 | 12 | 26 |
