원래 장소:
중국
브랜드 이름:
KACISE
인증:
ISO / CE / Explosion-proof
모델 번호:
KVF 시리즈

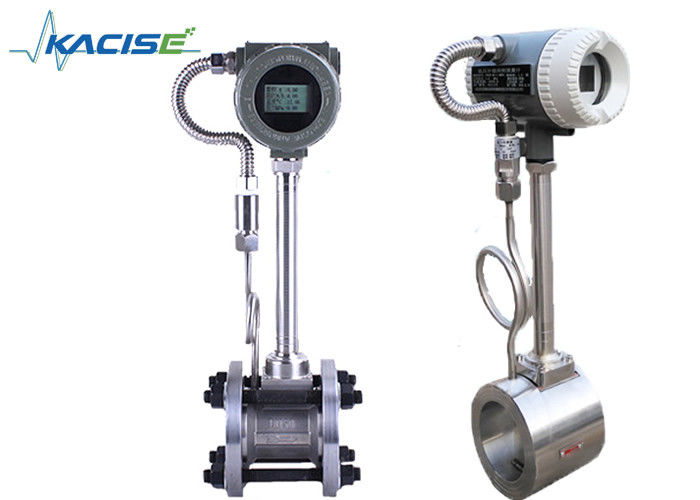

LCD 디스플레이 원격 디스플레이 및 제어 4-20MA 증기 천연 가스 소용돌이 흐름 미터
소개
소용돌이 흐름을 측정하는 계기는 다양한 가스, 증기,액체 흐름 측정. DN15에서 DN600까지의 스펙트럼의 LUGB 시리즈의 소용돌이 흐름계, 구조적 특성에 따라 전체 튜브 소용돌이 흐름계 및 플러그인 소용돌이 흐름계로.다른 출력 신호에 따라 펄스 출력 모드 센서와 전송기의 표준 전류 출력으로 나눌 수 있습니다이 도구는 폭 넓은 흐름 측정 범위, 높은 정확성, 간단한 구조, 작은 압력 손실, 움직이는 부품이 없는 등의 장점이 있습니다.그것은 닫힌 파이프 라인에서 순간 흐름과 전체 유체의 흐름을 측정하는 데 적용됩니다..
구조의 소용돌이 흐름 측정기
F식재료
측정은 유체의 밀도, 점도, 습도, temperature pressure and conductivity There are no obstacle parts in the measuring tube no pressure loss to the tube of which the straight part is of low requirement The sensor with grounded electrode gurantees the grounding wellThe sensor with advanced processing technology is of nice resistance to the negative pressure.
1. 간단하고 단단한, 움직이는 부품이 없습니다, 높은 신뢰성, 장기 운영은 매우 안정적입니다
20의 이동, 높은 정밀도
3압력 손실은 작고 유지하기가 쉽습니다.
4측정 범위: 1: 15까지
5광범위한 응용 프로그램, 가스, 액체, 증기 흐름을 측정 할 수 있습니다
6넓은 작동 온도 범위: -40 °C ~ 350 °C 고온
7출력 펄스 신호 또는 전류 신호, 컴퓨터 및 다른 디지털 시스템으로 사용하기 쉽습니다.
매개 변수
| 파이프 직경 | DN15~DN1800 |
| 미터 재료 | 1Cr18Ni9Ti |
| 명목 압력 (Mpa) | 1.6Mpa; 2.5Mpa; 4.0Mpa |
| 측정된 중간 온도 (°C) | -40~+250°C; -40~+350°C |
| 환경 조건 | 온도:-10~+55°C, 습도 5%~90%, 압력: 86~106Kpa |
| 정확도 클래스 | 액체: ±05 |
| 가스 또는 증기의 측정: | 판독 ± 10± 15 |
| 턴다운 비율 | 1:10;1:15 |
| 압력 손실 계수 | Cd<26 |
| 출력 신호 | 4~20mA 또는 펄스 |
| 전원 공급 |
센서: +12VDC, +24VDC 송신기: +24VDC 현장 표시: 3.2V 배터리 |
| 신호 전송 라인 | STVPV3×0.3 (삼선), 2×0.3 (두선) |
| 설치 | 융합된 클램핑 플랜지 또는 플랜지 연결 |
| 전송 거리 | ≤ 500m |
| 신호 라인 인터페이스 | 남성 스레드 M20×15 |
| 폭발 수준 | EXDIIBT6 |
| 보호급 | IP65 |
| 진동 가속을 허용 | 1.0g |
