원래 장소:
중국
브랜드 이름:
KACISE
인증:
CE
모델 번호:
KUS/KUM 시리즈

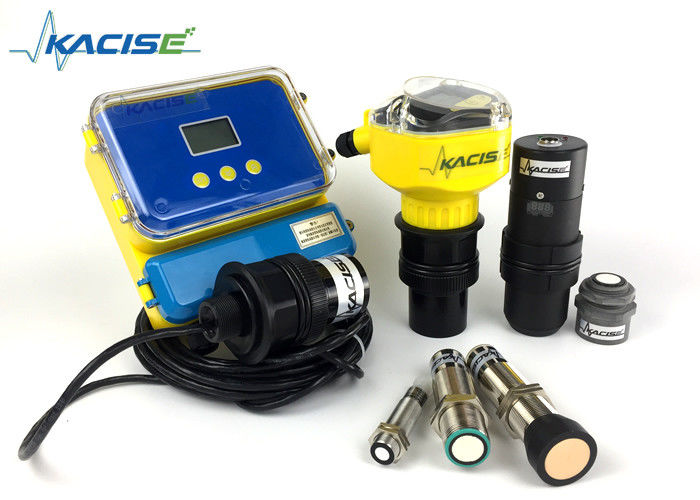

장거리 초음파 레벨 미터 거리 10m ~ 60m
원칙
송신 초음파 변환기는 통신 매체를 통해 측정 매체로 전파되는 초음파 펄스를 방출합니다.반사를 통해 그리고 그 다음 음향 매체를 통해 수신 트랜스듀서로 돌아갑니다, 측정 된 초음파 펄스는 시간 음향 매체에서 송신기에서 수신기에 퍼집니다.그것은 변환기에서 미디어 표면 거리에 고려 될 수 있습니다액체 수치를 결정하기 위해서우리는 탐사선에서 반사 표면까지의 거리를 계산할 수 있습니다 D = C * t / 2 (2로 나누는 것은 송신기에서 수신기에 이르는 사운드 파도가 실제로 원이기 때문입니다, D는 거리, C는 음속, t는 시간)
특징
비접촉 측정
짧은 반응 시간
디스플레이와 함께
다양한 출력 옵션: 스위치, 아날로그 또는 RS485
레벨 값 출력 또는 거리 출력
소개
초음파 센서는 음파를 사용하여 대상 대상자에 대한 접촉 및 마모 없는 검출을 수행합니다. 투명 또는 색상의 물체를 감지하는 데 사용할 수 있습니다.금속물 또는 비금속물환경 상태인 환경 연기, 먼지, 환경 또는 비는 초음파 센서의 감지 성능에 거의 영향을 미치지 않습니다.
매개 변수
KUM 시리즈
| KUM-A | KUM-B | |
| 기능 | 통합형 | 스플릿 타입 |
| 범위 | 5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m | 510m, 15m, 20m, 30m, 40m, 50m, 60m, 70m |
| 정확성 | 1% | 1% |
| 결의 | 3mm 또는 0.1% ((더 큰) | 3mm 또는 0.1% ((더 큰) |
| 표시 | 중국어와 영어 LED | 중국어와 영어 LED |
| 아날로그 출력 |
4선 4~20mA/510Ω 부하 2선 4~20mA/250Ω 부하 |
4~20mA/510Ω 부하 |
|
릴레이 출력
|
두 그룹: AC 250V/8A 또는 DC 30V/5A 상태는 프로그래밍 할 수 있습니다. |
단일 채널을 위한 두 그룹 이중 채널의 네 그룹 AC 250V/8A 또는 DC 30V/5A 상태는 프로그래밍 할 수 있습니다. |
| 전원 공급 |
표준 24VDC 선택: 220V AC+15% 50Hz |
표준: 220V AC+15% 50Hz 선택: 24VDC 또는 120mA 커스터마이징:12VDC 또는 배터리 |
|
환경 온도 |
LED:-20~+60°C 프로브: 20~+80°C |
LED: -20~+60°C 프로브: 20~+80°C |
| 의사소통 |
옵션:485,232 커뮤니케이션 (제조 협정) |
옵션:485,232 커뮤니케이션 (제조 협정) |
| 보호등급 |
LED:IP65 탐사: IP68 |
LED: IP65 탐사: IP68 |
| 케이블 탐사 | 아니 | 표준: 10m 가장 길: 100m |
| 탐사기 설치 | 범위와 탐사기의 종류에 따라 | 범위와 탐사기의 종류에 따라 |
| 전력 소비 |
스플릿 타입 전원 공급: 24V 릴레 없이: 100mA 리레 채널 1 120mA 릴레이 채널 2 145mA 릴레이 채널 3 170mA 릴레이 채널 4: 190mA 특정 전력은 다음과 같습니다. 릴레 없이: 24×100mA=2.4W 릴레이 채널 1: 24×120mA=2.9W 릴레이 채널 2: 24×145mA=3.5W 리레 채널 3: 24×170mA=4.1W 릴레이 채널 4 24 × 190mA=4.6W |
|
| 전력 소비 |
통합형 (4선 시스템) 전원 공급: 24V 릴레 없이: 80mA 리레 채널 1 105mA 릴레이 채널 2: 130mA 특정 전력은 다음과 같습니다. 릴레 없이: 24×80mA=1.9W;; 리레 채널 1: 24×105mA=2.5W 릴레이 채널 2: 24×130mA=3.1W |
|
| 전력 소비 |
통합형 (두 개의 유선 시스템) 전원 공급: 24V 릴레 없이: 30mA 특정 전력은 다음과 같습니다. 릴레 없이: 24×30mA=0.72W |
|

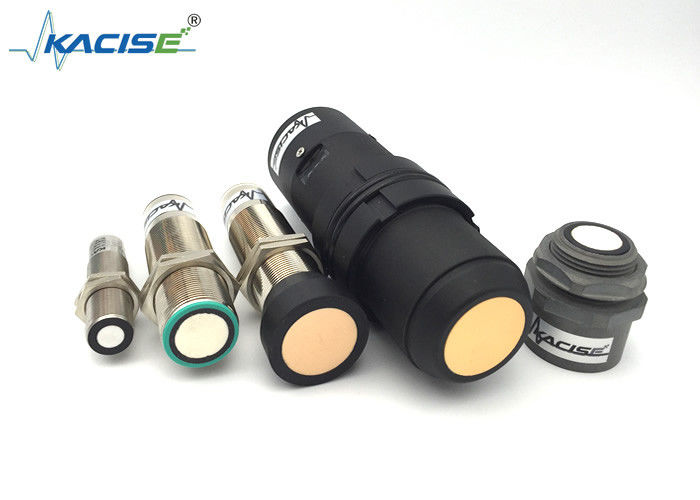

| M18 | |
| 감지 범위 | 150... 1000mm |
| 조정 범위 | 150... 1000mm |
| 사용할 수 없는 부지 | 0... 150mm |
| 응답 지연 | 약 10ms |
| M30형1 | |
| 감지 범위 | 200... 2000mm |
| 조정 범위 | 200~2000mm |
| 사용할 수 없는 부지 | 0... 200mm |
| 응답 지연 | 약 10ms |
| M30형2 | |
| 감지 범위 | 300... 3500mm |
| 조정 범위 | 300~3500mm |
| 사용할 수 없는 부지 | 0... 300mm |
| 응답 지연 | 약 20ms |
| M30형3 | |
| 감지 범위 | 400... 6500mm 또는 600-12000mm |
| 조정 범위 | 400....6500mm 또는 600-12000mm |
| 사용할 수 없는 부지 | 0... 400mm |
| 응답 지연 | 약 40ms |
난ndicat어스/o페라이ngme수
| LED 블루 |
플래싱: 프로그램이 실행될 수 있습니다, 이 상태 블루 LED는 센서 전원이 켜지면 5분 후에 깜박이면서 센서가 프로그래밍될 수 있음을 나타냅니다. 그리고 블루 LED는 지속적으로 켜져 전력 상태를 나타냅니다. |
| LED 노란색 |
전환 상태 표시 깜박이는: 프로그램 기능 도중 객체가 감지 |
| LED 빨간색 |
정상 작동: 불이 켜면 오류가 감지되었다는 것을 나타냅니다. 프로그래밍: 깜박이는, 음향이 사라지는, 즉 센서가 덮여 있거나 센서의 앞쪽에 물체가 없는, |
E난ectri칼 specifi고양이ions
| 작동 전압 UB | 13... 30V DC, 파동 10 %SS |
| 무부하 공급 전류 I0 | ≤ 45mA |
IOT 버전
| 작동 전압 UB | 3.3-16 DC, 파동 10 % SS |
| 무부하 공급 전류 I0 | ≤ 15mA, 수면 모드≤1mA, uart에 깨워집니다. |
난np유
| 입력 타입 | 1 TEACH-IN 입력 |
|
작동 범위 A1: 0V/GND... +1 V 작동 범위 A2: +6V+UB |
|
| 입력 임페던스: > 4.7 kΩ; TEACH-IN 프로그램 펄스: ≥ 1 s |
오utput
| 출력 유형 |
1 스위치 출력 E4, NPN NO/NC, 프로그래밍 2 스위치 출력 E4, PNP NO/NC, 프로그래밍 3 아날로그 0-10V 출력 E4 프로그래밍 4 아날로그 4-20mA 출력 E4 프로그래밍 5 RS485 출력 E4 프로그래밍 |
| 가속 전류 Ie | 200mA, 단회로/장량 보호 |
| 기본 설정 | 스위치 포인트 A1:150mm 스위치 포인트 A2: 1000mm |
| 전압 하락 | ≤ 2.5V |
| 반복 정확성 | ≤ 1 % |
| 스위치 주파수 f | ≤ 13 Hz (고주파 버전에 맞춤) |
| 범위 히스테레시스 H | 설정된 운행거리의 5% |
| 온도의 영향 | 전체 규모의 ± 1% |
Ammient condi이ons
| 실내 온도 | -25...70°C (248...343K) |
| 저장 온도 | -40...85°C (233...358K) |
Mech한ic알 스펙ifi고양이ions
| 연결 | V1 커넥터 (M12×1), 4핀 |
| 보호 수준 | IP66 |
| 물질적 주택 | 금속, 니켈화 |
| 변압기 |
에포크시 樹脂/공구 유리 구슬 혼합물 폼 폴리우레탄, 커버 PBT |
1질문: 어떤 정보를 제공해야 합니까?적절한 모드를 선택에르장거리 초음파 레벨 미터 거리 10m ~ 60m?
A: 저희에게 알려주세요:적용 분야,범위, 출력 신호,중간, 전원 공급, 그래서 우리는 모델을 선택하고 당신을 위해 빠르게 인용 할 수 있습니다.
2질문: 무역회사인가요, 제조회사인가요?
A: 우리는 레벨 및 흐름 측정 기기에 전문 ISO 승인 제조업체입니다.
OEM & ODM 서비스는 사용할 수 있습니다. 우리를 방문하는 것을 환영합니다.
3Q: 당신의 MOQ는 무엇입니까?
A: 우리의 협력을 시작하기 위해, 샘플 주문은 받아 들일 수 있습니다.
4질문: 배송 날짜는?
A: 배달 날짜는 결제 받은 후 약 3~15일입니다.
5Q: 지불 조건은 무엇입니까?
A: 우리는 T/T, PayPal 및 무역 보증을 지원합니다.
대량 생산 주문은 30% 보증금과 70% 배송 전에 균형입니다.
6Q: 무역 보장 지불 방법은 무엇입니까?
A: 무료 서비스입니다. 지불부터 배송까지 주문을 보호할 수 있습니다.
그리고 우리는 이제 USD104를 가지고 있습니다.000.00의 보증금으로 당신의 명령을 보장합니다.
7질문: 보증이 있나요?
A: 예, 우리는 12개월의 보증이 있습니다.
