| 원래 장소: | 중국 |
| 브랜드 이름: | KACISE |
| 인증: | ISO / CE / Explosion-proof |
| 모델 번호: | KVF 시리즈 |
| 최소 주문 수량: | 1PC |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 판지/나무 상자 |
| 배달 시간: | 7 작업 일 |
| 지불 조건: | L/C, D/A, D/P, T는 / T, 웨스턴 유니온, MoneyGram |
| 압력: | 1.6 Mpa, 2.5Mpa, (특별한) 4.0Mpa | 직경: | DN15 ~ DN1800 |
|---|---|---|---|
| 온도: | -20' Ｃ - +160 'Ｃ | 전원 공급: | 24VDC, 220VAC |
| 통신: | RS-485 / 모드 버스, 하트 | 정확도: | ±1.0% (표준) |
| 출력 신호: | 4~20mA | 설치: | 플랜지, 클램프온, 스레드, 삽입 |
| 중간: | 스팀, 포화 증기, 공기인 이산화탄소는 공기, 다른 스테안텀을 순회합니다 | 언어: | 중국어, 영어 |
| 하이 라이트: | 압축공기 교류 미터,삽입 유형 교류 미터 |
||

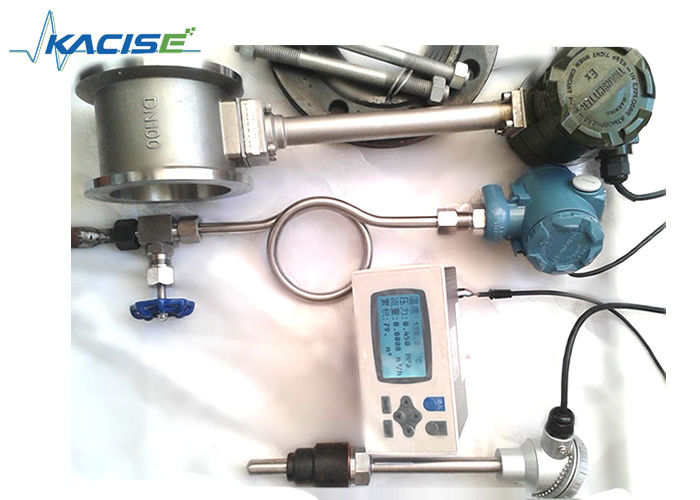

LCD 디스플레이 원격 디스플레이 및 제어 4-20MA 증기 천연 가스 소용돌이 흐름 미터
소개
소용돌이 흐름계 (Vortex flowmeter) 는 가스, 증기 또는 액체의 부피 흐름을 측정하기 위해 카만 소용돌이 원리를 이용하는 부피 흐름계이다.그것은 표준 조건에서 부피 흐름 또는 질량 흐름을 측정 할 수 있습니다이 유형의 흐름 미터는 일반적으로 가스, 액체 및 증기를 포함한 산업 파이프 라인에서 유체 흐름 측정에 사용됩니다.
소용돌이 흐름 측정기의 주요 특징은 낮은 압력 손실, 넓은 측정 범위, 높은 정확성 및 유체 밀도, 압력, 온도, 점성,작동 조건에서 볼륨 흐름 측정 중 다른 매개 변수이동 기계 부품이 없기 때문에 이러한 흐름계수는 높은 신뢰성을 제공하며 최소한의 유지보수를 요구합니다. 기기 매개 변수는 장기간에 걸쳐 안정적입니다.소용돌이 흐름계 는 일반적으로 피에조 전기적 스트레스 센서를 사용 합니다., 높은 신뢰성을 제공하며 -40°C ~ 350°C의 온도 범위 내에서 작동합니다. 그들은 아날로그 표준 신호와 디지털 펄스 신호 출력을 모두 제공합니다.컴퓨터 및 다른 디지털 시스템과 호환성소용돌이 흐름을 측정하는 기기는 진보되고 이상적인 측정 기구로 간주됩니다.
KVF 시리즈의 소용돌이 흐름을 측정하는 것은 DN15에서 DN600까지의 사양으로 제공됩니다.그들은 구조적 특성에 따라 전체 튜브 소용돌이 흐름계와 플러그인 소용돌이 흐름계로 분류됩니다.출력 신호에 따라, 그들은 더 이상 펄스 출력 모드 센서와 표준 전류 출력을 가진 송신기로 나눌 수 있습니다.이 도구는 넓은 흐름 측정 범위와 같은 장점을 제공합니다., 높은 정확성, 간단한 구조, 최소한의 압력 손실, 그리고 움직이는 부품의 부재, 그들을 폐쇄 파이프 라인에서의 순간적 및 전체 유체 흐름을 측정하기에 적합합니다.
구조의 소용돌이 흐름 측정기
F식재료
1. 단순하고 단단한, 움직이는 부품이 없습니다, 높은 신뢰성, 장기 운영은 매우 안정적입니다
20의 이동, 높은 정밀도
3압력 손실은 작고 유지하기가 쉽습니다.
4측정 범위: 1: 15까지
5광범위한 응용 프로그램, 가스, 액체, 증기 흐름을 측정 할 수 있습니다.
6넓은 작동 온도 범위: -40 °C ~ 350 °C 고온
7출력 펄스 신호 또는 전류 신호, 컴퓨터 및 다른 디지털 시스템으로 사용하기 쉽습니다.
매개 변수
| 파이프 직경 | DN15~DN1800 |
| 미터 재료 | 1Cr18Ni9Ti |
| 명목 압력 (Mpa) | 1.6Mpa; 2.5Mpa; 4.0Mpa |
| 측정된 중간 온도 (°C) | -40~+250°C; -40~+350°C |
| 환경 조건 | 온도:-10~+55°C, 습도 5%~90%, 압력: 86~106Kpa |
| 정확도 클래스 | 액체: ±05 |
| 가스 또는 증기의 측정: | 판독 ± 10± 15 |
| 턴다운 비율 | 1:10;1:15 |
| 압력 손실 계수 | Cd<26 |
| 출력 신호 | 4~20mA 또는 펄스 |
| 전원 공급 |
센서: +12VDC, +24VDC 송신기: +24VDC 현장 표시: 3.2V 배터리 |
| 신호 전송 라인 | STVPV3×0.3 (세 전선), 2×0.3 (두 전선) |
| 설치 | 융합된 클램핑 플랜지 또는 플랜지 연결 |
| 전송 거리 | ≤ 500m |
| 신호 라인 인터페이스 | 남성 스레드 M20×15 |
| 폭발 수준 | EXDIIBT6 |
| 보호급 | IP65 |
| 진동 가속을 허용 | 1.0g |
모델 선택
| KVF | 매개 변수 | ||||||||||
| 명목 지름 | DNXX | DN15~DN1800 (mm) | |||||||||
| 구조 | F | 디스플레이가 있는 원격 타입 | |||||||||
| Y | 디스플레이가 있는 컴팩트 타입 | ||||||||||
| 정확성 | A | 파이프 타입: 클래스 10 | |||||||||
| B | 삽입형: 클래스 25 | ||||||||||
| 명목 압력 | 16 | 1.6Mpa | |||||||||
| XX | 사용자 정의 | ||||||||||
| 중기의 최대 온도 | M | < 250°C | |||||||||
| H | > 250°C | ||||||||||
| 다른 기능 | P | 압력 보완장치 | |||||||||
| T | 온도 보상으로 | ||||||||||
| PT | 압력 및 온도 보상 | ||||||||||
| 힘 | 1 | 12~28VDC | |||||||||
| 2 | 85~265VAC (리모트 디스플레이) | ||||||||||
| 3 | 3.6V 리?? 배터리 (현장 표시) | ||||||||||
| 출력 | A | 4~20mA | |||||||||
| M | 전압 펄스 | ||||||||||
| H | HART | ||||||||||
| R1 | RS232 | ||||||||||
| R2 | RS485 | ||||||||||
| 설치 | 1 | 플랜지 | |||||||||
| 2 | 클램프 플랜지 | ||||||||||
| 3 | 삽입 | ||||||||||
| 4 | 스라인 | ||||||||||
| 5 | 클램프 | ||||||||||
| 폭발 방지 | A | 폭발물 없는 | |||||||||
| B | 내부 폭발성 | ||||||||||
| G | 방화 방지 | ||||||||||
