원래 장소:
중국
브랜드 이름:
Kacise
인증:
Intrinsically safe mode E, explosion proof type D, CE
모델 번호:
GXPS300

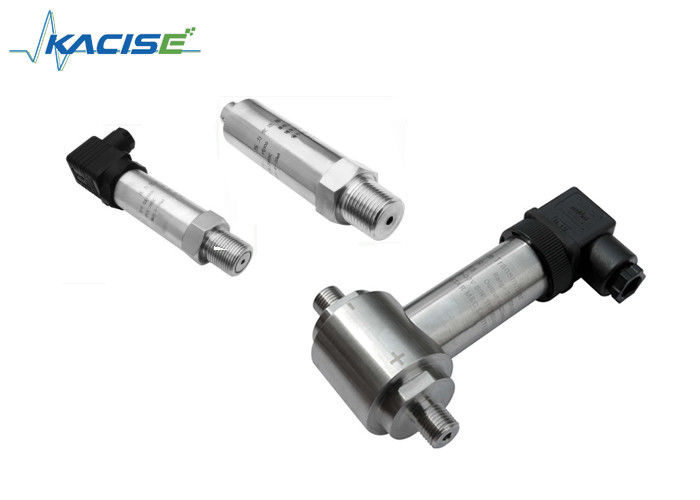

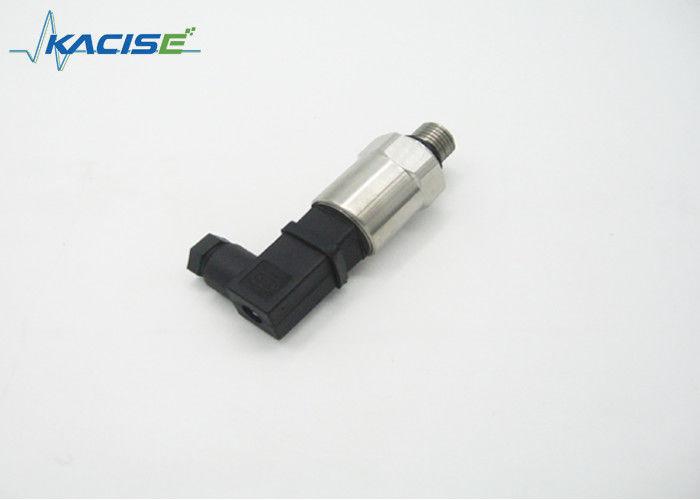

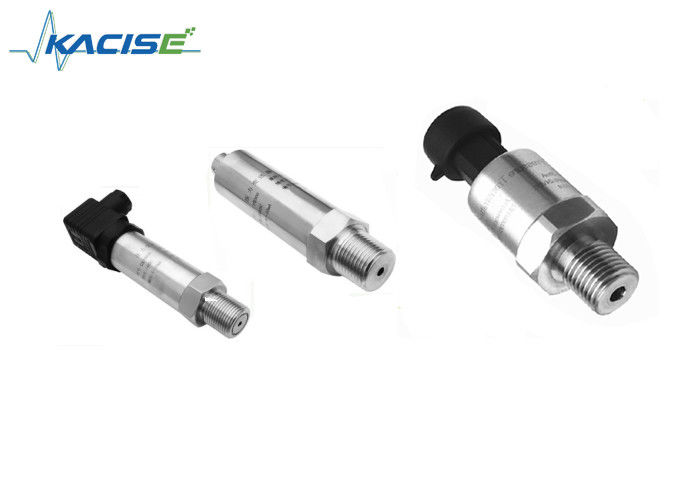

산출 4~20mA와 0~5V 압력을 가진 GXPS300 압력 전송기
농기구를 위한 -0.1-100MPa
특징
0 위치와 가늠자 경간
마이크로미터 조정
한 조각의, 비표준 순서를 받아들이십시오
전시 지시자는 유효합니다
모든 임시 직원을 위한 디지털 방식으로 보상. 유효한 범위
다수 압력 범위 및 신호 산출
비 극화된 2개의 철사 체계 현재 산출
폭발 방지 본질적인 안전 형태, 세륨
범위: -0.1~0MPa, 0~0.03MPa, 0~100MPa
산출: 4~20mA, 0~5V, 0.5~4.5V
정확도: 0.25%F.S, 0.5%F.S
현재: 24VDC의 비 극성 철사
지시
GXPS300 시리즈 압력 전송기는 정밀도, 높은 신뢰성, 높은 비용입니다,
산업용품의 변하기 쉬운 범위. 가스, 액체 압력 테스트, 그런에서 널리 이용되는
물, 기름으로, 온화하게 부식성 액체 및 가스.
신청
전자 공용영역과 신호 정의
모수
| Spec. | 수치 | ||||
| 압력 범위 |
−0.1MPa ...... −0.01MPa~0~0.01MPa ...... 100.0MPa -0.98atm… - 0.098atm~0.098atm… 986atm PSI: -14.5PSI… - 1.45PSI~1.45psi… 14500psi 막대기: -1BAR….- 0.1BAR~0.1bar… 1000bar -10000mmH2O… - 1000mmH2O~1000mmH2O… 10190000mmH2O InchHg: -29inchHg… -2.95inchHg~2.95inchHg… 29500inchHg |
||||
| 하중 초과 압력 | 1.5배 액면 가격 | ||||
| 파열 압력 | 3배 액면 가격 | ||||
| 정확도 | ±0.25%F.S, ±0.5%F.S | ||||
| 안정성 | 최대 전형적인 가치 0.25%F.S. 가치: 0.4%F.S | ||||
| 작용 온도 | -40°C~85°C (또는 -40°C~125°C) | ||||
| 보상 온도 | -10°C~70°C | ||||
| 매체 | 1Cr18Ni9Ti와 모든 부식성 중간 호환이 되는 | ||||
| 전기 성과 | 2 선 | 3 선 | 4 선 | ||
| 출력 신호 | 4~20mA | 0~20mA | 0~5V | 0.5~4.5V | 0~20mA |
| 0~10Vdc | 1~5V | 0.5~3V | 0~5/10Vdc | ||
| 전력 공급 | 10~30Vdc | 11~30Vdc | 8~24Vdc | 5V 비율 | 8/11~30Vdc |
| 부하 저항 | (U-10)/0.02 (Ω) | 현재: (U-12)/0.02 (Ω); 전압: >20KΩ | |||
| 절연제 | >100MΩ @50V | ||||
| 전기 힘 | 둘째로 500V@60 | ||||
| 전기 연결 | DIN43650의 보호 IP65; 공기 마개 GX16-7, IP45; IP68 | ||||
| 압력탭 | M20×1.5, G1/2, G1/4, G1, NPT1/2, NPT1/4, R1/4, (Ht) | ||||
| 응답 시간 | 10ms | ||||
| 증명서 | 본질적인 안전 형태 E의 폭발 방지 유형 D의 세륨 | ||||
| EMI/EMC | EMI: EN50081-1/-2; EMC: EN50082-2 | ||||
