원래 장소:
산시, 중국 (본토)
브랜드 이름:
KACISE
인증:
CE
모델 번호:
GXPS400M
신청
특징
소개

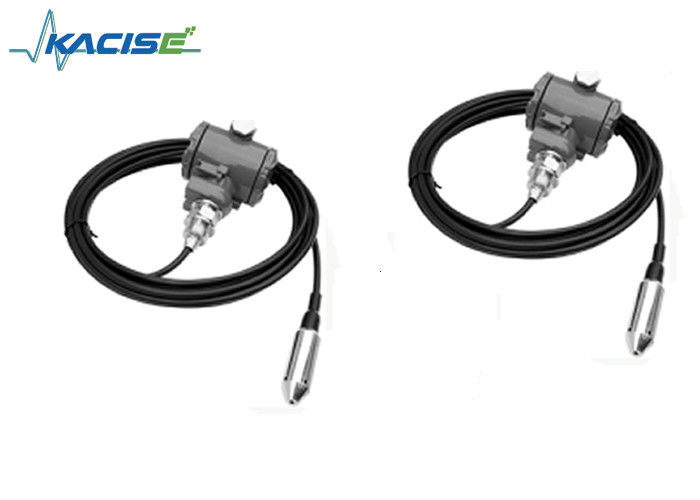

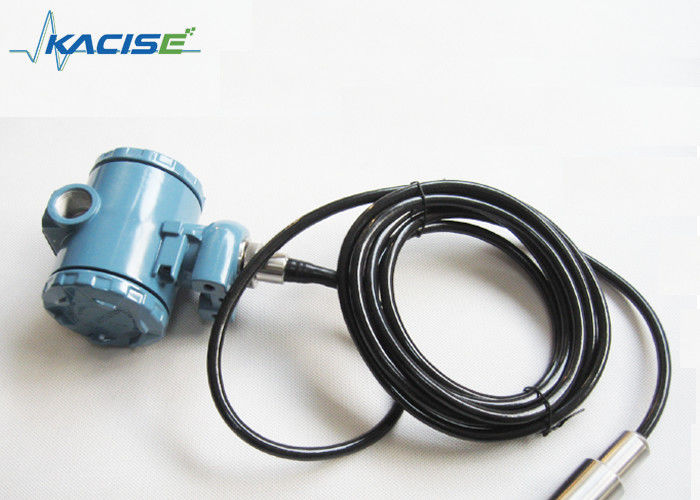

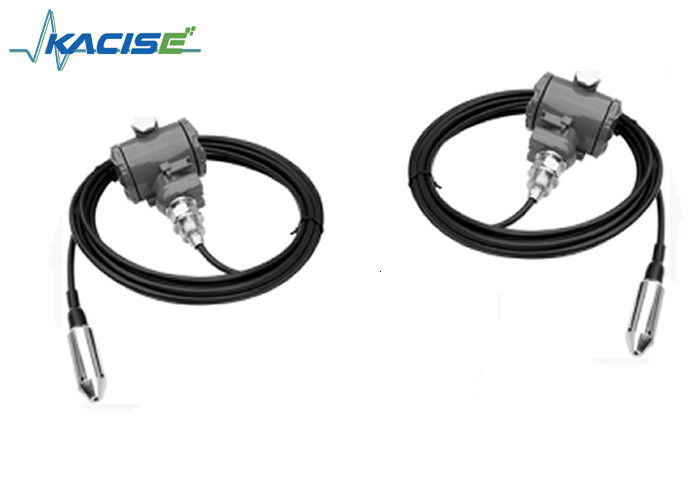

GXPS400M 시리즈 수평 전송기는 고신뢰, 높은 안정성, 고정확도, 소형, 쪼개지는 수평 전송기입니다. 작은 직경 관의 탐지 및 공기통 액체 고도 액높이에서 널리 이용되는. 물과 같은 기름, 온화하게 부식성 액체.
제품은 수입품 석유로 가득한 압력 핵심을 가진 1Cr18Ni9Ti 스테인리스 구조를, 열성적인 급상승 및 그들의 영과 실물대 구경측정 및 외부 0를 촉진하고 풀그릴 규칙을 뼘으로 잴 수 있는 V/I 전송기 변환 회로 이용합니다.
저항하는 마포, 기름, 산 및 알칼리는 위치 윤곽에 따라서, 고강도 특별한 breathable 케이블 이용될 수 있습니다.
본질적인 안전 증명서; 폭발 방지; 세륨 증명서.
비 극성; 2선식과 3 철사 전압의 순환 산출 지도는 AC와 DC 둘 다를 위해 출력했습니다.
전자 공용영역과 신호 정의
| 후방 덮개 안쪽 연결 맨끝 정의 | ||||
| 표 | + | - | ||
| 현재 | 24Vdc | 4~20mA | 보호하는 | |
| 전압 | 24V (+) | Vout | 24V (-) | 보호하는 |
모수
| Spec. | 가치 | |||
| 압력 범위 |
0~1 ...... 200mH20 9.8KPa… 1900KPa 0.09bar… 19.6bar 0.09atm… 19.3atm 1.4psi… 284psi 2.8inchHg… 579inchHg |
|||
| 짐 압력 | 1.5배 액면 가격 압력 | |||
| 파열 압력 | 3배 액면 가격 압력 | |||
| 정확도 | 0.1%F.S, 0.25%F.S, 0.5%F.S | |||
| 안정성 | 최대 전형적인 가치 0.1%F.S/year. 0.2% F.S | |||
| 작용 온도 | -40°C~85°C | |||
| 보상 온도 | -10°C~70°C | |||
| 중간 겸용성 | 1Cr18Ni9Ti와 모든 부식성 중간 호환이 되는 | |||
| 전기 성과 | 2개의 철사 체계 | 3개의 철사 체계 | ||
| 출력 신호 | 4~20mA | 0/1~5Vdc | 0~10V | |
| 전력 공급 | 10~30Vdc | 6~24Vdc/ac | 11~30Vdc/ac | |
| 짐 압력 | (U-10)/0.02 (Ω) | >100kΩ | ||
| 절연제 | >100M Ω@50V | |||
| 전기 힘 | 둘째로 500V@60 | |||
| 진동/충격 | 10g/5~2000Hz의 도끼 X/Y/Z20g 정현 11ms | |||
| 전기 연결 | ring+를 밀봉하는 방수 케이블 outlet+ 2 직사각형 ring+는 gum+ 접착제를 밀봉합니다; IP68 | |||
| 압력 항구 | 잠수할 수 있는 유형, 전달 상자 원천 연결 차원 M27×1.5 | |||
| 압력 유형 | G | 응답 시간: 10ms | ||
| EMI/EMC | EMI: EN50081-1/-2; EMC: EN50082-2 | |||
주문 정보
GX 유형 범위 산출 힘 압력 항구 전기 연결 케이블 길이 포장
