원래 장소:
산시, 중국 (본토)
브랜드 이름:
KACISE
인증:
CE
모델 번호:
GXPS400M
적용
특징
소개

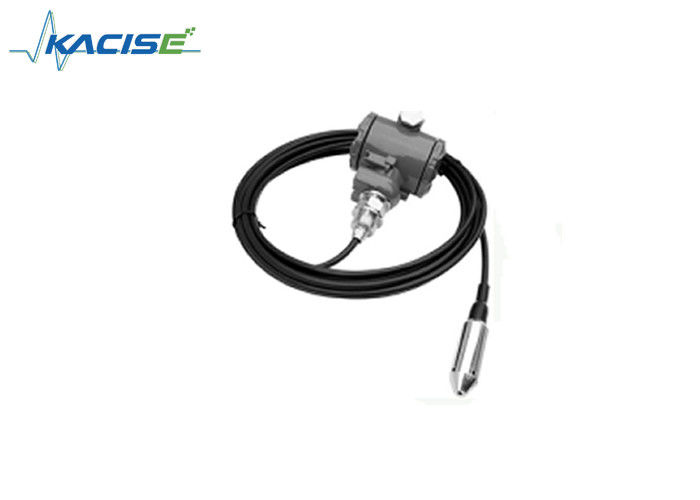

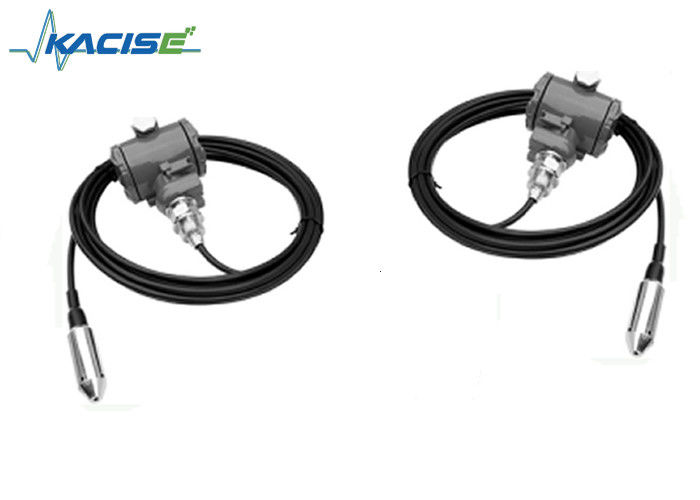

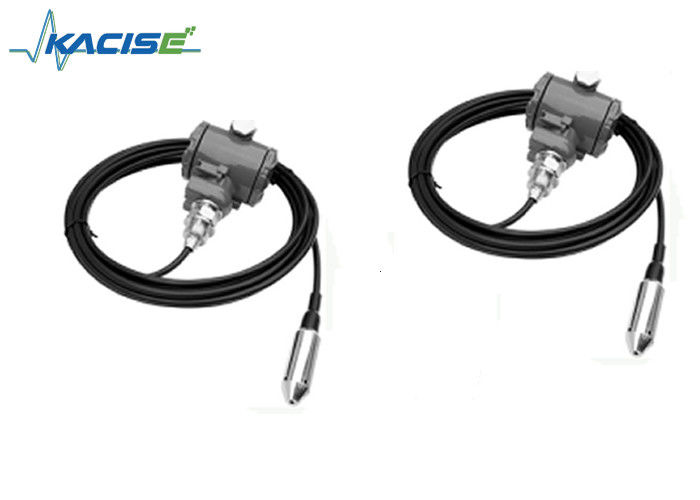

GXPS400M 시리즈 레벨 송신기는 매우 신뢰할 수 있고, 높은 안정성, 높은 정확성, 작은 크기, 스플릿 레벨 송신기입니다.작은 지름 파이프와 저수지 유체 높이의 액체 수준을 탐지하는 데 널리 사용됩니다물, 기름, 가벼운 부식성 액체 등
이 제품은 1Cr18Ni9Ti 스테인리스 스틸 구조를 사용하여 수입 기름으로 가득 찬 압력 코어, 전용 확대 및 V / I 송신기 변환 회로,0과 전체 스케일의 캘리브레이션 및 외부 0과 스펜 프로그래밍 조절을 촉진 할 수 있습니다..
경사, 기름, 산 및 알칼리 저항성, 고강도 특수 호흡 케이블은 사이트 구성에 따라 사용할 수 있습니다.
본질적으로 안전한 인증서, 폭발성 CE 인증서
비극성; AC와 DC를 위한 2선 및 3선 전압 출력에서 순환 출력 유도.
전자 인터페이스 및 신호 정의
| 후면 커버 내부 연결 단말기 정의 | ||||
| 마크 | + | - | ||
| 전류 | 24Vdc | 4~20mA | 보호 | |
| 전압 | 24V ((+) | 보트 | 24V ((-) | 보호 |
매개 변수
| 스펙. | 가치 | |||
| 압력 범위 |
0~1...... 200mH20 90.8KPa... 1900KPa 00.09bar... 19.6bar 00.09atm... 19.3atm 1.4psi... 284psi 20.8인치Hg... 579인치Hg |
|||
| 부하 압력 | 1.5 곱하기 명목 압력 | |||
| 분쇄 압력 | 3배의 명목 압력 | |||
| 정확성 | 00.1% F.S, 0.25% F.S, 0.5% F.S | |||
| 안정성 | 전형적 값 0.1% F.S/년, 최대 0.2% F.S | |||
| 작동 온도 | -40°C~85°C | |||
| 보상 온도 | -10°C~70°C | |||
| 중간 호환성 | 1Cr18Ni9Ti와 호환되는 모든 가열 매개체 | |||
| 전기 성능 | 2 전선 시스템 | 3선 시스템 | ||
| 출력 신호 | 4~20mA | 0/1~5Vdc | 0~10V | |
| 전원 공급 | 10~30Vdc | 6~24Vdc/ac | 11~30Vdc/ac | |
| 부하 압력 | (U-10)/0.02 ((Ω) | >100kΩ | ||
| 단열 | >100M Ω@50V | |||
| 전기 강도 | 500V@60초 | |||
| 진동/충격 | 10g/5~2000Hz, 축 X/Y/Z20g 시노 11ms | |||
| 전기 연결 | 방수 케이블 출구 + 2개의 직사각형 반지 + 밀폐 반지 + 밀폐 고무 + 접착제; IP68 | |||
| 압력 포트 | 잠수형, 송신 상자 우물머리 연결 크기 M27×1.5 | |||
| 압력 종류 | G | 응답 시간: 10ms | ||
| EMI/EMC | EMI: EN50081-1/-2; EMC: EN50082-2 | |||
주문 정보
GX-타입 범위 출력 전력 압력 포트 전기 연결 케이블 길이 패키지
