원래 장소:
중국
브랜드 이름:
Kacise
인증:
CE / ISO / Explosion-proof
모델 번호:
KTF

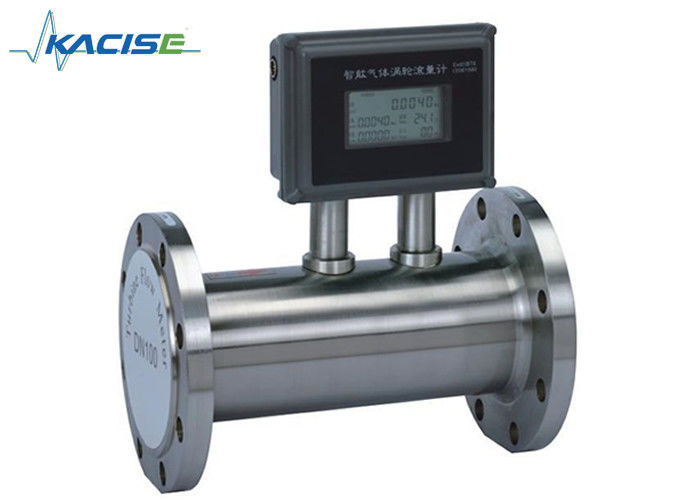

고 정밀 LPG 흐름계 천연 가스 흐름계 요리 가스 흐름계 이중 전원 공급 터빈 흐름계
설명
KTFG 시리즈 가스 터빈 미터의 작동은 가스의 속도 측정에 기반합니다. 흐르는 가스는 미터 정렬 섹션에 의해 가속화되고 조건화됩니다.정렬 잎은 제거함으로써 가스 흐름 프로필을 준비가스가 터빈 바퀴로 흐르기 전에 바람직하지 않은 소용돌이, 격변 및 비대칭성. 흐르는 유체의 동적 힘으로 로터가 회전합니다.
터빈 바퀴는 주축에 장착되어 있으며, 특수 고 정밀, 낮은 마찰 구슬 베어링이 있습니다. 터빈 바퀴는 가스 흐름에 비해 알려진 각도를 가진 나선형 블레이드를 가지고 있습니다.조건화 및 가속 가스 가스 속도와 비례하는 각속도로 터빈 바퀴를 구동.
KTFG 시리즈 가스 터빈 흐름 미터는 천연 가스, 석탄 가스, 액화 가스 및 가벼운 탄수화물 가스 등을 측정하는 데 널리 사용됩니다.
특징
☆ 가스 측정용 전용 기기
☆ 석유 및 가스 재활용 시스템에 대한 전용 도구
☆ 높은 정확도: ±1.5%, ±1.0% 또는 ±0.75%
☆ 좋은 반복성
☆ 측정 된 가스 시험 온도, 압력 및 흐름; 자동 추적 및 흐름 보상; 표준 상태에서 가스 총 부피 표시; 온도, 압력 실시간 조회,시간 및 날짜, 등등
☆ 내장 압력 & 온도 센서, 높은 안전 성능, 컴팩트 구조 & 아름다운 전망
☆ 낮은 전력 소비, 3V 10AH 리?? 셀의 3 년 이상 사용 기간
☆ 기기 요인, 전원을 끄고 10년 동안 유지되는 전체 흐름 값
사양s
|
P아라메터 |
D기록 |
|
|
DN (mm) 및 연결 |
25, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300 플랜지 연결 25, 40개의 스레드 연결 |
|
| 정확성 | ±1.5%, ±1.0% 또는 ±0.75% (특별 주문 필요) | |
| 범위 비율 | 1:10120130 | |
|
기기 재료 |
시체: SS304; 임펠러: 반성식 ABS 또는 고품질 알루미늄 합금; 표시기: 주사 알루미늄 |
|
| 중간 온도 (°C) | -30 °C ~ +80 °C / -86 °F ~ +176 °F | |
|
환경 조건 |
온도:-20°C ~ +60°C / -68°F ~ +140°F 상대 습도: 5% ~ 90%, 대기 압력: 86 ~ 106 KPa |
|
|
출력 신호 |
센서: 펄스 주파수 신호, 0.8V 이하의 낮은 수준, 8V 이상의 높은 수준 송신기: 두 개의 유선 4-20mA DC 전류 신호 |
|
|
전원 공급 |
센서: +12V DC, +24V DC (선택) 송신기: +24V DC 지역 표시 유형: 내장 3V 리?? 셀 |
|
| 신호 전송 라인 | STVPV3×0.3 (3개의 유선), 2×0.3 (2개의 유선) | |
| 송신 거리는 | 최대 1000m | |
| 신호 라인 인터페이스 | M20×1.5 (F) | |
| 폭발성 등급 | EXDIIBT6 | |
| 보호 수준 | IP65 | |
주문 정보
모델은 명소 압력, 중간 최대 압력, 중간 온도, 중간 구성 요소, 흐름 범위 및 신호 출력 기준으로 선택해야합니다.
작업 흐름 범위는 (20% ~ 80%) Qmax입니다.
표준 신호 출력: 펄스 신호 (ws) 출력 3 와이어, 표준 흐름 신호 (IC 카드) 출력 또는 RS485
통신 출력; 주문할 때 지정하십시오.
| Mo에르 | R에마르크 | ||||||
| KTFG | |||||||
|
종류 |
N | 센서 타입: +12V 또는 24V, 출력 3선 펄스 신호 | |||||
| A | 송신기 유형: +24V, 출력 2선 4-20mA | ||||||
| B | 스마트 타입: 리?? 셀, 출력 없이 로컬 표시 | ||||||
| C | 스마트 타입: +24V, 로컬 표시, 출력 두 개의 와이어 4-20mA | ||||||
|
S |
스마트 타입: T & P 보상 통합, 원격 신호로 로컬 표시 | ||||||
|
DN |
25 | DN 25mm | |||||
| 40 | DN 40mm | ||||||
| 50 | DN 50mm | ||||||
| 65 | DN 65mm | ||||||
| 80 | DN 80mm | ||||||
| 100 | DN 100mm | ||||||
| 125 | DN 125mm | ||||||
| 150 | DN 150mm | ||||||
| 200 | DN 200mm | ||||||
| 250 | DN 250mm | ||||||
| 300 | DN 300mm | ||||||
|
범위 |
W(x) | 확장 범위, 표 2 참조 | |||||
| S (x) | 표준 범위, 표 2 참조 | ||||||
|
시체 재료 |
S | 스테인리스 스틸 | |||||
| L | 알루미늄 합금 | ||||||
| T | 맞춤형 | ||||||
|
임펠러 재료 |
S | 산화 방지 ABS | |||||
| L | 알루미늄 합금 | ||||||
| T | 맞춤형 | ||||||
|
중간 |
N | 특별한 구조가 없습니다. | |||||
| A | 산소용 | ||||||
| B | 압축 공기용 | ||||||
