원래 장소:
중국
브랜드 이름:
KACISE
인증:
ISO / CE / Explosion-proof
모델 번호:
KVF 시리즈

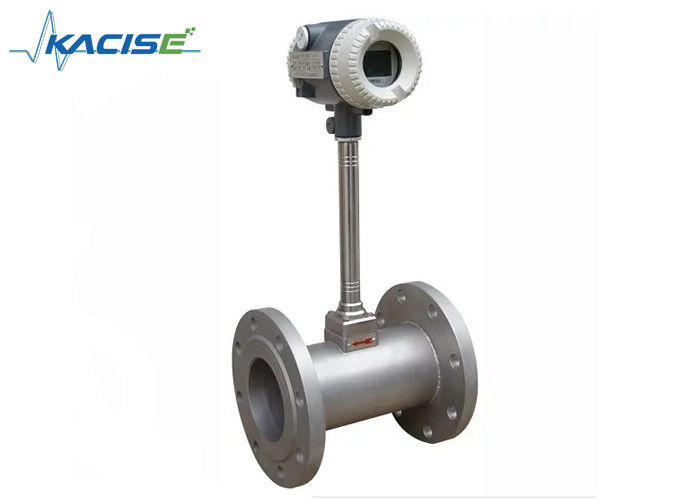

파이프 라인형 플랑지 설비 구동 흐름 계측기 가스 흐름 계측기
소개
소용돌이 흐름계 는 가스 (공기, 산소, 질소, 석탄가스, 천연가스, 화학가스 등) 의 흐름을 측정하기 위해 카만 소용돌이 거리 원리로 작동하는 흐름계이다.자동 제어 시스템에서 흐름 송신기로 사용할 수 있습니다이 제품은 고도화된 차차 기술을 채택하고 고립, 보호 및 필터링 측정과 함께 더 나은 진동 방지 성능과 신호 안정성을 가지고 있습니다.
특징
1- 플랜지 몸: 통합적으로 조각을 만들어, 그것은 조각으로 부서지는 것을 방지할 것입니다.100% SS304 재료, 우리는 재료 보고서를 제공할 수 있습니다.
2회로 보드: 디지털 회로 보드,대부분의 공급업체가 아날로그 회로 보드를 사용하기 때문에 디지털 회로 보드는 진동 방지 및 간섭 방지 등의 장점이 있습니다.
3흐름 변환기: 독특한 모듈형 설계, 아마추어 작업, 해체 및 조립 쉽게 사고 위험을 피할 수 있습니다.
4용접: 첨단 생선 껍질 기술을 채택하여 용접 톱니가 아름답고 부드럽게 보입니다.
5일본 OVAL 기술은 내장형 센서, 삼각형 프리즘이 떨어지지 않습니다, 우리는 이미 특허를 신청합니다.
6우리의 중간 온도 센서는 최대 온도를 350°C 정도 측정할 수 있습니다. 정상적으로 -40~250°C입니다.
매개 변수
| 파이프 직경 | DN15~DN1800 |
| 미터 재료 | 1Cr18Ni9Ti |
| 명목 압력 (Mpa) | 1.6Mpa; 2.5Mpa; 4.0Mpa |
| 측정된 중간 온도 (°C) | -40~+250°C; -40~+350°C |
| 환경 조건 | 온도:-10~+55°C, 습도 5%~90%, 압력: 86~106Kpa |
| 정확도 클래스 | 액체: ±05 |
| 가스 또는 증기의 측정: | 판독 ± 10± 15 |
| 턴다운 비율 | 1:10;1:15 |
| 압력 손실 계수 | Cd<26 |
| 출력 신호 | 4~20mA 또는 펄스 |
| 전원 공급 |
센서: +12VDC, +24VDC 송신기: +24VDC 현장 표시: 3.2V 배터리 |
| 신호 전송 라인 | STVPV3×0.3 (세 전선), 2×0.3 (두 전선) |
| 설치 | 융합된 클램핑 플랜지 또는 플랜지 연결 |
| 전송 거리 | ≤ 500m |
| 신호 라인 인터페이스 | 남성 스레드 M20×15 |
| 폭발 수준 | EXDIIBT6 |
| 보호급 | IP65 |
| 진동 가속을 허용 | 1.0g |
모델 선택
| KVF | 매개 변수 | ||||||||||
| 명목 지름 | DNXX | DN15~DN1800 (mm) | |||||||||
| 구조 | F | 디스플레이가 있는 원격 타입 | |||||||||
| Y | 디스플레이가 있는 컴팩트 타입 | ||||||||||
| 정확성 | A | 파이프 타입: 클래스 10 | |||||||||
| B | 삽입형: 클래스 25 | ||||||||||
| 명목 압력 | 16 | 1.6Mpa | |||||||||
| XX | 사용자 정의 | ||||||||||
| 중기의 최대 온도 | M | < 250°C | |||||||||
| H | > 250°C | ||||||||||
| 다른 기능 | P | 압력 보완장치 | |||||||||
| T | 온도 보상으로 | ||||||||||
| PT | 압력 및 온도 보상 | ||||||||||
| 힘 | 1 | 12~28VDC | |||||||||
| 2 | 85~265VAC (리모트 디스플레이) | ||||||||||
| 3 | 3.6V 리?? 배터리 (현장 표시) | ||||||||||
| 출력 | A | 4~20mA | |||||||||
| M | 전압 펄스 | ||||||||||
| H | HART | ||||||||||
| R1 | RS232 | ||||||||||
| R2 | RS485 | ||||||||||
| 설치 | 1 | 플랜지 | |||||||||
| 2 | 클램프 플랜지 | ||||||||||
| 3 | 삽입 | ||||||||||
| 4 | 스라인 | ||||||||||
| 5 | 클램프 | ||||||||||
| 폭발 방지 | A | 폭발물 없는 | |||||||||
| B | 내부 폭발성 | ||||||||||
| G | 방화 방지 | ||||||||||
