원래 장소:
산시, 중국 (본토)
브랜드 이름:
Kacise
인증:
CE
모델 번호:
GXPS420
적용
특징
소개

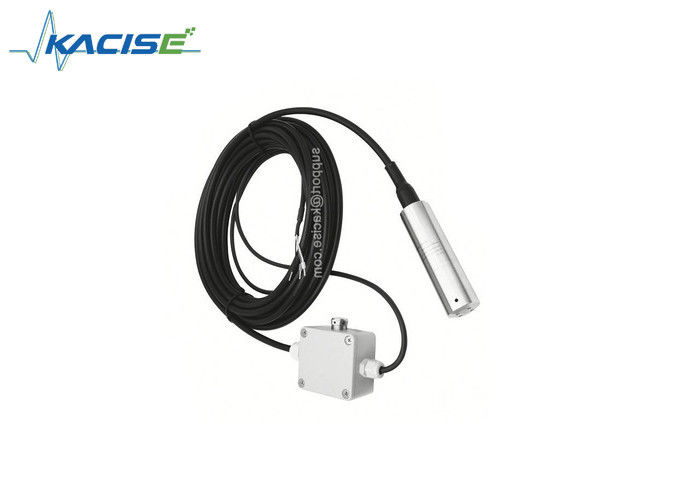

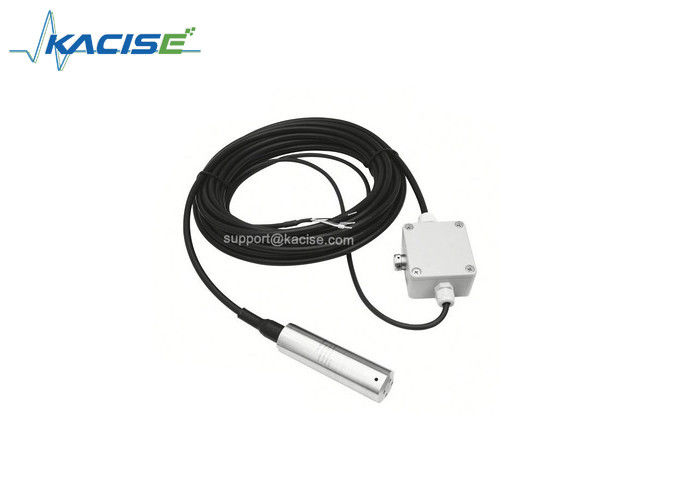

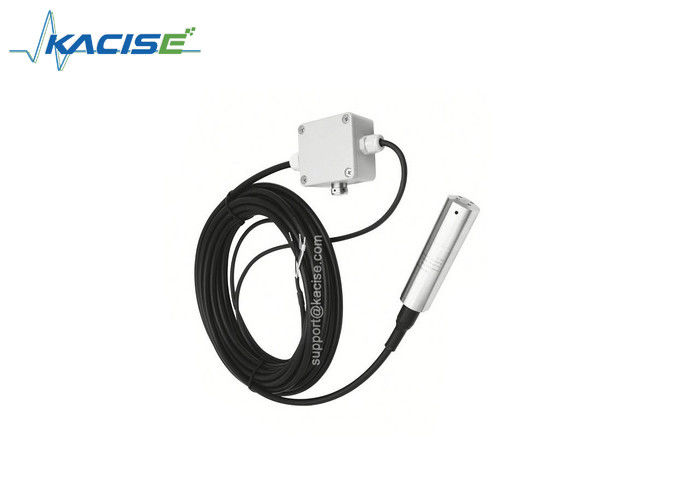

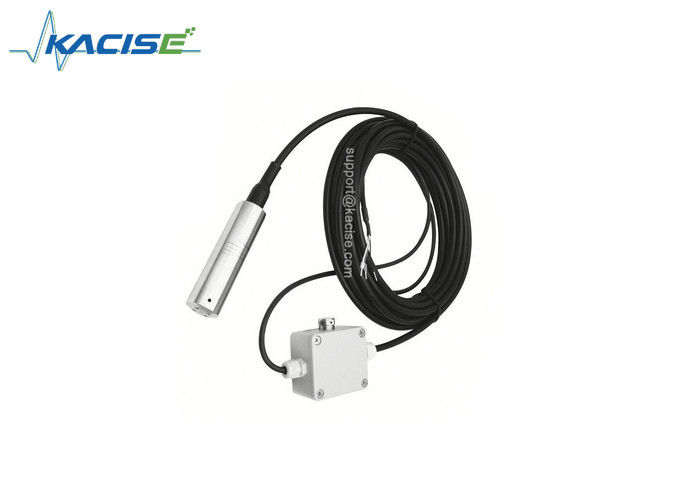

GXPS420 시리즈 압력 송신기는 매우 신뢰성 있고 안정성이 높고 높은 정밀도입니다.
고온 액체 레벨 송신기. 주로 고온 측정에 사용됩니다.
이 제품은 1Cr18Ni9Ti 스테인리스 스틸 구조를 사용 합니다.
기름으로 가득 찬 압력 코어 몸의 유행의 유명한 브랜드, 확대 및 V / I를 위해 전용
송신기 변환 회로, 그리고 그것의 제로와 전체 규모의 캘리브레이션을 용이하게 할 수 있습니다.
사용 장소의 다른 사용에 따라 착용, 기름, 산 및 알칼리 저항, 높은 강도 특수 구성
호흡 케이블. 두 개의 유선 시스템 순환 출력 leads 비극성, 세 개의 유선 전압 출력
AC와 DC, 안전성, 고립성, 폭발성 인증 및 CE 인증
전자 인터페이스 및 신호 정의
| 전기 연결 | 출력 신호 | ||||
| 케이블 | 2 전선 시스템 | 3선 시스템 |
두 개의 와이어 |
4~20mA | |
| 빨간색 | 힘 | 힘 |
4~20mA, 0~20mA |
||
| 파란색/녹색 | 출력 | ||||
| 검은색 | 출력 | 전력 지상 | 3개의 유선 |
0/1~5V, 0~10V (DC) |
|
| 노란색 | 방패 | 방패 | |||
| 종류 | |
| A | 수신기 위치 더 가깝다 |
| B | 수신기 더 먼 위치 |
| C | 우물머리 설치 조건에 적합합니다. |
매개 변수
| 스펙. | 가치 | ||
| 압력 범위 |
0~1.... 500mH2O: 9.8KPa...4900KPa 00.09bar...49bar; 0.09atm...48atm 1.4psi... 711psi, 2.8인치Hg... 1400인치Hg |
||
| 과부하압 | 1.5 곱하기 명소 압력 | ||
| 2차 격리 | 3배의 명소 압력 | ||
| 정확성 | 0.25% F.S, 0.5% F.S ((MARS 포트폴리오 높은 정확성을 위해) | ||
| 안정성 | 일반적인 값 0.15%F.S, 최대 값: 0.25%F.S | ||
| 작동 온도 | -20°C~100°C (-20°C~120°C 사용 가능) | ||
| 보상 온도 범위 | -10°C~70°C | ||
| 중간 호환성 | 1Cr18Ni9Ti와 316L에 호환되는 모든 가열 매개체 | ||
| 전기적 특성 | 2개의 선 | 3개의 선 | |
| 출력 신호 | 4~20mA | 0/1~5V | 0~10V |
| 전력 공급 장치 | 10~30Vdc | 8~24Vdc/ac | 11~30Vdc/ac |
| 부하 저항 | (U-10)/0.02 ((Ω) | >100kΩ | |
| 사건과 결단 사이의 최소 격리 | >100M Ω@50V | ||
| 충전 면역력 | 500V@60초 | ||
| 화면 패널 | 5제1회밀폐도, IP68 | ||
| 압력 포트 | T=잠수용 F= 스플릿 스타일 | ||
| 반응 시간 | 10ms | ||
| 충격 및 진동 | 10g/5~2000Hz, 축 X/Y/Z 20g 시노 11ms | ||
| 인증서 | 본질적으로 안전 모드, 단열 폭발 방지, CE | ||
| EMI/EMC | EMI: EN50081-1/-2; EMC: EN50082-2 | ||
| 번개 보호 | 공기 압력 8000V, 가구, 케이블 압력 4000V의 전도 | ||
주문 정보
GX-타입 범위 출력 정확성 전력 구조 케이블 길이 패키지
예를 들어GXPS420-2.5m-A-0.5-DC24-T-5m-Foam
PS420 유니버설형, 범위 0-2.5mH2O, 24Vdc 전원 공급 4-20mA 출력, 잠수형, 5m 케이블, 폼 팩
