원래 장소:
중국
브랜드 이름:
KACISE
인증:
CE
모델 번호:
KUS3000-M30

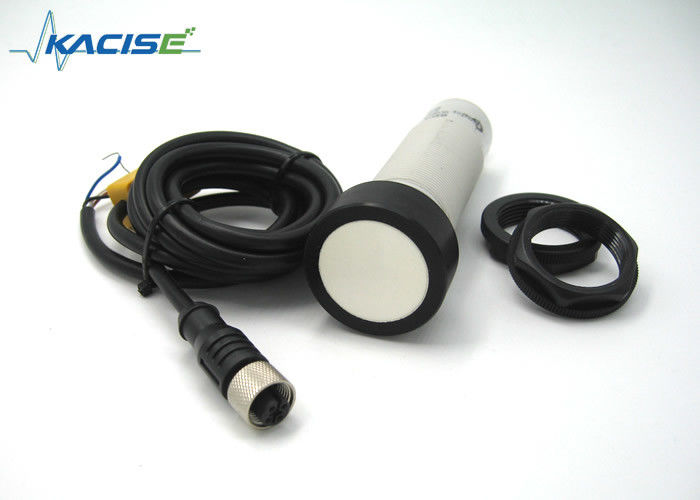

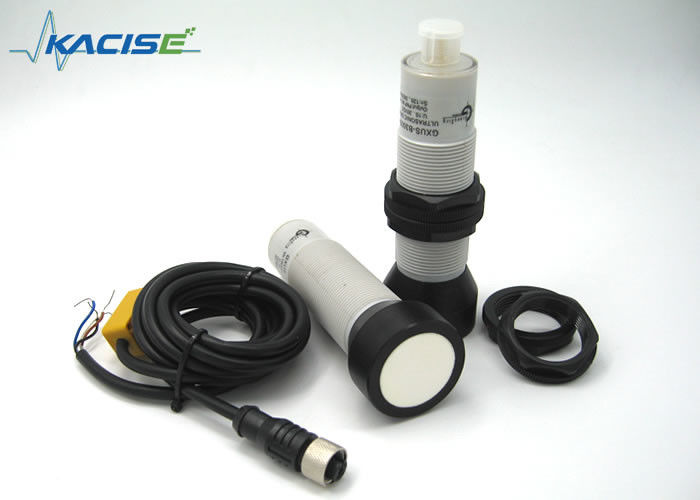

4m 4-20mA / 0-10V 거리 초음파 센서 식품 산업용
응용 프로그램
식품 산업
목조 및 가구
농업
건축물
종이 제조
레벨 측정
기계공학
물자 취급
소개
초음파 거리 센서는 초음파 펄스를 대상 물체로 전송하고 물체에서 형성된 반향을 수신하여 작동합니다.전송과 수신 사이의 시간 차이를 측정함으로써, 변압기와 물체의 표면의 거리는 매체에서의 음속을 사용하여 계산할 수 있습니다. 거리는 D = C * t / 2 공식으로 결정됩니다.여기서 C는 음속입니다., 그리고 t는 소요된 시간입니다.
M30 초음파 거리 센서는 초음파 복사 범위 및 정확한 시간 차이 측정 기술을 사용하여 센서와 대상 물체 사이의 거리를 정확하게 감지합니다.정밀 측정과 같은 장점을 제공합니다이 센서는 액체 수준 및 거리를 측정하는 응용 프로그램에 적합합니다.
특징
측정창을 조절할 수 있다
사용 할 수 없는 작은 면적
비접촉
가르칠 수 있다
크기
매개 변수
일반 사양
| 감지 범위 | 200... 4000mm |
| 표준 표적판 | 100mm x 100mm |
| 변압기 주파수 | 약 85 kHz |
| 응답 지연 | 약 325 ms |
표시기/운전장치
| LED 블루 | 전원 |
| LED 노란색 | 고체: 평가 범위의 물체 |
| 플래싱: 프로그램 기능, 객체 검출 | |
| LED 빨간색 | Solid: 오류 |
| 플래싱: 프로그램 기능, 객체 검출되지 않았습니다. |
전기 사양
| 작동 전압 UB | 10... 30V DC, 파동 10 % SS |
| 무부하 공급 전류 I0 | ≤ 50mA |
출력
| 출력 유형 | 1개의 아날로그 출력 0-10V 또는 4...20mA |
| 결의 | 평가 범위 [mm]/4000, 그러나 ≥0.35mm |
| 특징 곡선의 오차 | 전체 규모 값의 ≤0.2% |
| 반복 정확성 | 전체 크기의 값의 ± 1% |
| 로드 임피던스 | 0...500 오름 |
| 온도의 영향 | 전체 규모의 ≤ 2 % |
환경 조건
| 실내 온도 | -25 ~ 70 °C |
| 저장 온도 | -40 ~ 85 °C |
기계적 사양
| 연결 유형 | 장치 커넥터 M12 x 1, 4-핀 |
| 보호등급 | IP65 (IP67 선택) |
| 소재 | 가구: 니켈 접착 된 구리 또는 플라스틱 |
LED 디스플레이
| 작동 방식에 따라 표시 | 빨간색 LED | 노란색 LED |
|
TEACH-IN 평가 제한 물체 검출 물체 검출이 되지 않았습니다 객체 불확정 (Teach-IN 무효) |
켜 번쩍이는 것 에 |
번쩍이는 것 켜 켜 |
| 정상 모드 (평가 범위) | 켜 | 에 |
| 잘못 | 에 | 이전 상태 |
설치 조건
환경 온도가 0°C 이하로 떨어지면 보호 장치에 잘 작동해야 합니다. 센서가 강철 견과류를 사용하여 직접 구멍에 장착되는 경우그것은 하우스 스레드 중앙에 고정되어야합니다.
