원래 장소:
중국
브랜드 이름:
KACISE
인증:
ISO / CE / Explosion-proof
모델 번호:
KVF 시리즈

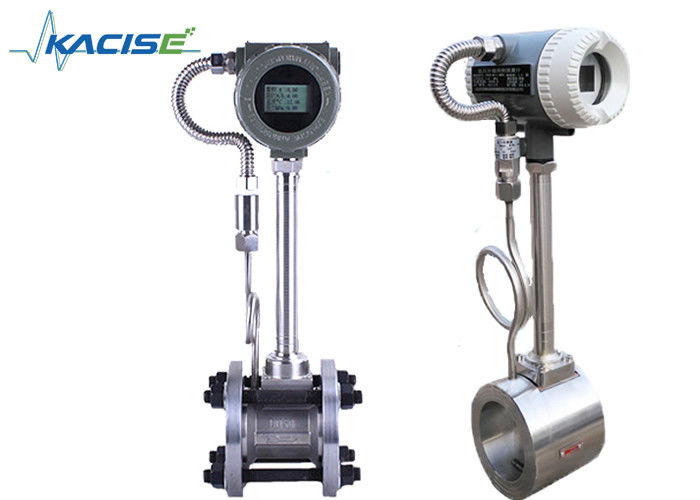

1.0 정확성 증기 4-20ma 펄스 출력 공기의 회전 흐름 측정기
소개
소용돌이 흐름계 는 가스 (공기, 산소, 질소, 석탄가스, 천연가스, 화학가스 등) 의 흐름을 측정하기 위해 카만 소용돌이 거리 원리로 작동하는 흐름계이다.자동 제어 시스템에서 흐름 송신기로 사용할 수 있습니다이 제품은 고도화된 차차 기법을 채택하고, 고립, 보호 및 필터링 측정과 함께 더 나은 진동 방지 성능과 신호 안정성을 갖추고 있습니다.
F식재료
1탐지 요소는 흐름 매개체와 접촉하지 않습니다, 높은 신뢰성과 중간에 강한 유연성을 가지고
2. 움직이는 부품이 없습니다, 착용 저항, 구조는 간단하고 단단합니다
3.반 간섭 회로와 반 진동 센서를 장착하여 제품의 반 진동 성능을 보장 할 수 있습니다.
4허용되는 작업 온도는 -40°C에서 +350°C까지 넓습니다.
5넓은 범위, 높은 정확성
6펄스 신호 출력 또는 2선 시스템 4-20mA 전류 신호 출력
매개 변수
| 파이프 직경 | DN15~DN1800 |
| 미터 재료 | 1Cr18Ni9Ti |
| 명목 압력 (Mpa) | 1.6Mpa; 2.5Mpa; 4.0Mpa |
| 측정된 중간 온도 (°C) | -40~+250°C; -40~+350°C |
| 환경 조건 | 온도:-10~+55°C, 습도 5%~90%, 압력: 86~106Kpa |
| 정확도 클래스 | 액체: ±05 |
| 가스 또는 증기의 측정: | 판독 ± 10± 15 |
| 턴다운 비율 | 1:10;1:15 |
| 압력 손실 계수 | Cd<26 |
| 출력 신호 | 4~20mA 또는 펄스 |
| 전원 공급 |
센서: +12VDC, +24VDC 송신기: +24VDC 현장 표시: 3.2V 배터리 |
| 신호 전송 라인 | STVPV3×0.3 (세 전선), 2×0.3 (두 전선) |
| 설치 | 융합된 클램핑 플랜지 또는 플랜지 연결 |
| 전송 거리 | ≤ 500m |
| 신호 라인 인터페이스 | 남성 스레드 M20×15 |
| 폭발 수준 | EXDIIBT6 |
| 보호급 | IP65 |
| 진동 가속을 허용 | 1.0g |
모델 선택
| KVF | 매개 변수 | ||||||||||
| 명목 지름 | DNXX | DN15~DN1800 (mm) | |||||||||
| 구조 | F | 디스플레이가 있는 원격 타입 | |||||||||
| Y | 디스플레이가 있는 컴팩트 타입 | ||||||||||
| 정확성 | A | 파이프 타입: 클래스 10 | |||||||||
| B | 삽입형: 클래스 25 | ||||||||||
| 명목 압력 | 16 | 1.6Mpa | |||||||||
| XX | 사용자 정의 | ||||||||||
| 중기의 최대 온도 | M | < 250°C | |||||||||
| H | > 250°C | ||||||||||
| 다른 기능 | P | 압력 보완장치 | |||||||||
| T | 온도 보상으로 | ||||||||||
| PT | 압력 및 온도 보상 | ||||||||||
| 힘 | 1 | 12~28VDC | |||||||||
| 2 | 85~265VAC (리모트 디스플레이) | ||||||||||
| 3 | 3.6V 리?? 배터리 (현장 표시) | ||||||||||
| 출력 | A | 4~20mA | |||||||||
| M | 전압 펄스 | ||||||||||
| H | HART | ||||||||||
| R1 | RS232 | ||||||||||
| R2 | RS485 | ||||||||||
| 설치 | 1 | 플랜지 | |||||||||
| 2 | 클램프 플랜지 | ||||||||||
| 3 | 삽입 | ||||||||||
| 4 | 스라인 | ||||||||||
| 5 | 클램프 | ||||||||||
| 폭발 방지 | A | 폭발물 없는 | |||||||||
| B | 내부 폭발성 | ||||||||||
| G | 방화 방지 | ||||||||||
패키지
적용
