원래 장소:
중국
브랜드 이름:
Kacise
인증:
CE / ISO / Explosion-proof
모델 번호:
KTF

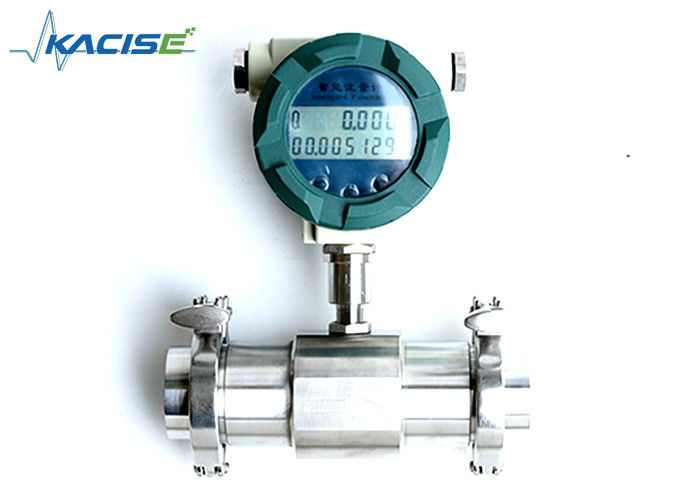

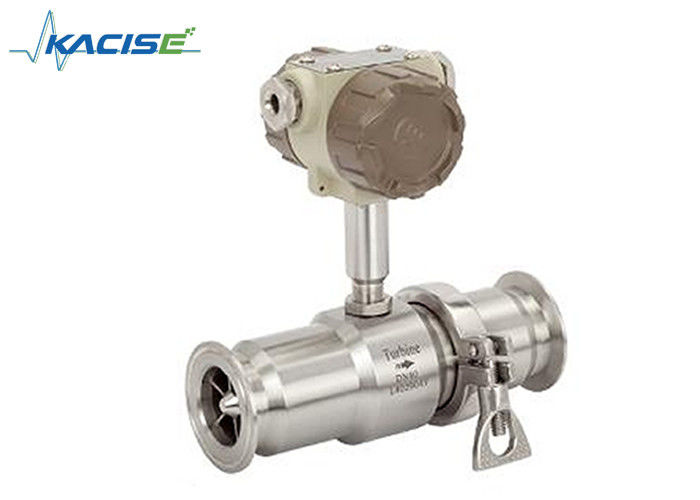

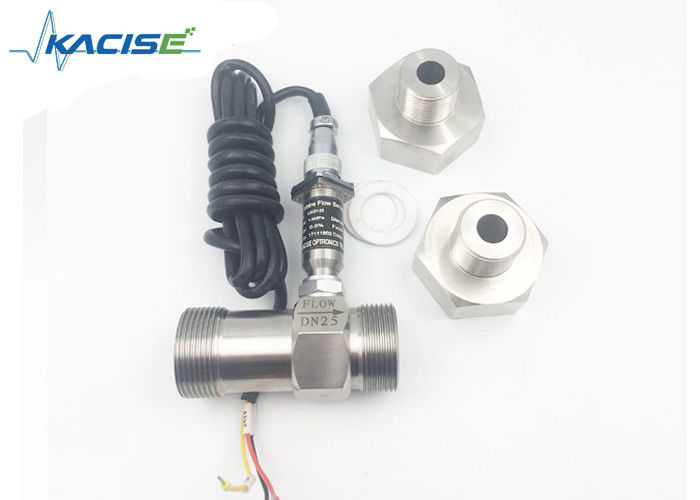

설명
위생용 터빈 흐름계약품, 식품, 음료 산업에서 측정, 배치, 제어, 충전 등을 위해 널리 사용되는 흐름 미터흐름 측정기의 회전 부분은 좋은 반독식 및 썩지 않는 성능을 가진 특별한 재료로 만들어집니다. 흐름 계측기의 구조는 특별히 설계되고 매우 정확성과 반복성을 승인됩니다. 또한 간편한 유지보수 연결과 제품,의약품 및 음료 산업에 적합합니다.
특징
☆ 높은 정확도, 일반적으로 ± 1%R, ± 0.5%R, 0.2%R까지 높은 정확도
☆좋은 반복 능력, 0.05% ~ 0.2%까지 단기 반복 능력, 무역 결산에서 흐름 계측기의 선호 선택입니다.
☆ 펄스 주파수 신호의 출력, 전체화 및 PC와 연결에 적합; 제로 변동이 없으며 강한 간섭 저항
☆ 높은 주파수 신호 ((3 ~ 4KHz) 를 얻을 수 있으며 신호 해상도는 강력합니다.
☆ 폭 넓은 범위, 중간 및 큰 지름 최대 1:20작은 칼리버 1:10.
☆ 컴팩트 구조 및 편리한 유지 보수
사양s
매개 변수 | 가치 | 단위 | |
직경 |
스라인 | 4, 6, 10, 15, 20, 25, 32, 40 | mm |
플랜지 (클램프) | 15, 20, 25, 32, 40, 50, 65, 80, 100, 125,150, 200 | mm | |
정확성 | ±1, ±05, ±0.2 (특정) | %R | |
범위 비율 | 1:10, 1:15, 1:20 | ||
센서 재료 | 304, 316 ((L) 스테인리스 스틸 등 | ||
작업 환경 |
중간 온도 | -20~120 | °C |
환경 온도 | -10~55 | °C | |
상대 습도 | 5%~90% | ||
대기 압력 | 86~106 | KPa | |
신호 출력 |
센서: 펄스 주파수 신호, 낮은 전기 수준≤0.8V, 높은 수준≥8V 송신기: 두 개의 유선, 4-20 mA DC 전류 신호 |
||
통신 인터페이스 | RS485 | ||
전원 공급
|
센서: +12V DC, +24V DC (선택) 송신기: +24V DC 지역 표시 유형: 내장 3V 리?? 셀 또는 외부 +24VDC |
|
|
신호 전송 전선 | STVPV3×0.3 (3개의 유선), 2×0.3 (2개의 유선) |
|
|
송신 거리는 | 1000개 이상 | m | |
신호 라인 인터페이스 |
기본 타입: 하우스만 커넥터 또는 3핵 케이블 폭발 방지형: M20 × 1.5 (F) |
||
폭발성 등급 |
기본 타입: 폭발 방지 폭발 방지형: ExdIIBT6 |
||
보호 수준 | IP65 |
측정 범위 및 작업 압력
직경 (mm) |
표준 범위 (m)3/h) | 확장 범위 (m)3/h) |
정상 연결 & 압력 등급 (MPa) |
특수 압력 등급 (MPa) (플랜지 연결) |
DN4 | 00.04~0.25 | 00.04~0.4 | 가닥 연결/6.3 | 10, 16, 25 |
DN6 | 00.1~0.6 | 00.06~0.6 | 가닥 연결/6.3 | 10, 16, 25 |
DN10 | 00.2~1.2 | 0.15~1.5 | 가닥 연결/6.3 | 10, 16, 25 |
DN15 | 0.6~6 | 0.4~8 | 가닥 연결/6.3 | 4.0, 6.3, 10, 16, 25 |
플랜지 연결/2.5 | ||||
DN20 | 0.8~8 | 0.45~9 | 가닥 연결/6.3 | 4.0, 6.3, 10, 16, 25 |
플랜지 연결/2.5 | ||||
DN25 | 1~10 | 0.5~10 | 가닥 연결/6.3 | 4.0, 6.3, 10, 16, 25 |
플랜지 연결/2.5 | ||||
DN32 | 1.5~15 | 0.8~15 | 가닥 연결/6.3 | 4.0, 6.3, 10, 16, 25 |
플랜지 연결/2.5 | ||||
DN40 | 2~20 | 1~20 | 가닥 연결/6.3 | 4.0, 6.3, 10, 16, 25 |
플랜지 연결/2.5 | ||||
DN50 | 4~40 | 2~40 | 플랜지 연결/2.5 | 4.0, 6.3, 10, 16, 25 |
DN65 | 7~70 | 4~70 | 플랜지 연결/2.5 | 4.0, 6.3, 10, 16, 25 |
DN80 | 10~100 | 5~100 | 플랜지 연결/2.5 | 4.0, 6.3, 10, 16, 25 |
DN100 | 20~200 | 10~200 | 플랜지 연결/2.5 | 4.0, 6.3, 10, 16, 25 |
DN125 | 25~250 | 13~250 | 플랜지 연결/1.6 | 2.5, 4.0, 6.3, 10, 16 |
DN150 | 30~300 | 15~300 | 플랜지 연결/1.6 | 2.5, 4.0, 6.3, 10, 16 |
DN200 | 80~800 | 40~800 | 플랜지 연결/1.6 | 2.5, 4.0, 6.3, 10, 16 |
주문 정보
모델 | 언급 | |||||||
KTF | ||||||||
DN | 4 | 4mm | ||||||
6 | 6mm | |||||||
10 | 10mm | |||||||
15 | 15mm | |||||||
20 |
|
20mm | ||||||
25 | 25mm | |||||||
32 | 32mm | |||||||
40 | 40mm | |||||||
50 | 50mm | |||||||
65 | 65mm | |||||||
80 | 80mm | |||||||
100 | 100mm | |||||||
125 | 125mm | |||||||
150 | 150mm | |||||||
200 | 200mm | |||||||
종류 | N | 센서 타입: +12V 또는 24V 전력, 출력 3선 시스템 펄스 신호 | ||||||
A | 송신기 유형: +24V 전력, 출력 2선 4-20mA | |||||||
B | 스마트 타입: 리?? 셀, 로컬 표시기, 신호 출력 없이 | |||||||
C | 스마트 타입: +24V 전원, 지역 표시기, 2 개의 전선 4-20mA/펄스 출력 | |||||||
C1 | 스마트 타입: +24V 전원, 로컬 표시기, RS485 통신 | |||||||
프로토콜 | ||||||||
C2 | 스마트 타입: +24V 전원, 로컬 표시기, HART 프로토콜 | |||||||
정확성 | 05 |
|
0.5 | |||||
10 | 1.0 | |||||||
02 | 0.2 (특급 주문, 배송시간 길다) | |||||||
범위 | W | 확장된 측정 범위 | ||||||
S | 표준 측정 범위 | |||||||
시체 재료 | S | 304 SS | ||||||
L | 316 (L) SS | |||||||
폭발 방지 | N | 폭발 방지 | ||||||
E | 폭발 방지기 ExdIIBT6 | |||||||
압력 등급 | N | 정상 | ||||||
H (x) |
고기압 |
적용
