원래 장소: | 중국 |
브랜드 이름: | KACISE |
인증: | CE |
모델 번호: | KUF2000 시리즈 |
최소 주문 수량: | 1개 조각 |
---|---|
가격: | Negotiable |
포장 세부 사항: | 1 세트를 위한 1개의 판지 |
배달 시간: | 3-5 일 일 |
지불 조건: | L/C, T/T, 서부 동맹, MoneyGram |
공급 능력: | 한달에 1000 세트 |
SD 카드: | 자료 기억 장치를 위해 선택 | 산출: | 4-20mA의 10월 맥박, 릴레이 |
---|---|---|---|
Communation: | RS485 Modbus | 매질: | , 바닷물, 하수 오물, 기름, 화학물질, 알콜, 우유, 맥주, 포도주, 등 급수하십시오 |
전원 공급 장치: | DC8~36V 또는 AC85~265V | 감지기: | 인라인 관 유형 |
관 물자: | 강철, 스테인리스, 무쇠, 구리, 시멘트 관, PVC의 알루미늄, 유리제 강철 제품, 강선은 허용됩니다 | 관 직경: | DN15~6000mm |
하이 라이트: | 교류 미터에 휴대용 죔쇠,초음파 교류 변형기 |

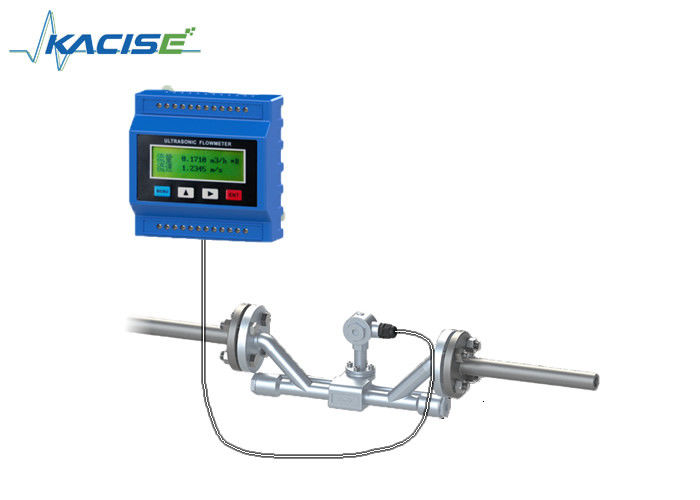

플랜지를 붙이고 연결 온라인 측정을 위한 인라인 초음파 교류 미터/유량계를 실을 꿰십시오
소개
KUF2000 시리즈 초음파 교류 미터는 분야에 장기 측정에서 보통 사용됩니다. 그것에는 관 교류를 측정하는 감지기의 3가지의 유형이 있습니다: 유형에 죔쇠, 삽입 유형 및 인라인 관은 타자를 칩니다.
인라인 관 유형: 관 DN15-6000mm의 DN15-32 관을 위해 적당한 π 모양 인라인 관 감지기, 용도 표준 인라인 관 감지기의 위 DN40를 사용합니다. 표준 인라인 유형 초음파 교류 미터의 측정 범위는 IP68의 높은 보호 종류가 DN40mm~DN1000mm, -30℃~160℃의 유동성 온도를, 0~2.5Mpa의 압력 범위 측정하는 상태에서, ±0.5% 내의 고정확도입니다.
삽입 유형: 단지 2개의 임명 구멍만 관, 사용자에 필요합니다 삽입 유형 감지기를 설치할 수 있습니다. 공구를 만드는 구멍을 이용하여, 정지 교류 임명은 깨달을 수 있지 않습니다. 감지기는 액체에 직접 접촉합니다, 측정은 안정되어 있고습니다 믿을 수 있습니다.
유형에 죔쇠: 내부 액체가 관의 외부에 위에 감지기 죔쇠에 의하여도 접촉하지 않습니다. 그리고 모든 모형은 온도 감지기에 연결할 때 에너지 미터가 될 수 있습니다. 초음파 유량계에 KUF2000 시리즈 죔쇠는 임명, 관 및 물의 압박 손실을 차단하는 필요를 위해 쉽습니다. 그것은 측정 온라인 장기를 지원합니다. 액체 교류의 광범위는 관에 죄진 감지기로 측정될 수 있습니다.
특징
명세
정확도 | ≤1% |
각측정속도 범위 | 0~±10m/s의 양지향성 측정 |
관 크기 | DN15~DN6000 |
온도 | -30~160℃ |
액체의 유형 | 단 하나 액체는 음파를 전달할 수 있습니다. 물 바닷물, 하수 오물, 기름, 화학물질, 알콜, 등과 같은 |
관 물자 | 강철, 스테인리스, 무쇠, 구리, PVC, 알루미늄, 유리제 강철, 등 강선은 허용됩니다 |
신호 산출 |
출력되는 1가지의 방법 4-20mA (임피던스 0~1K, 정확도 0.1%) 1 방법 10월 맥박 산출 (맥박 폭 6 ~ 1000ms) 1 방법 릴레이 산출 |
신호 입력 | 3 방법 4-20mA 입력은, PT100 백금 저항기를 연결해서 측정을 가열하기 위하여 달성합니다. |
공용영역 | RS485의 지원 MODBUS |
자료 기억 장치 | SD 카드는 정기적으로 (선택) 미리 설치한 결과를 저장합니다 |
전력 공급 | DC8~36V 또는 AC85~264V |
선택적인 교류 미터 주단위
선택적인 인라인 감지기
1. π 실 연결
명목상 직경 (DN) |
압력 수준 P |
길이 L |
연결 실
|
실 길이 |
실 기준 |
DN15 |
2.5 |
320 |
G3/4 |
18 |
GB/T7307-2001 |
DN20 |
2.5 |
360 |
G1B |
15 |
|
DN25 |
2.5 |
390 |
G1 1/4B |
16 |
|
DN32 |
2.5 |
450 |
G1 1/4B |
22.5 |
명목상 직경 (DN) |
압력 수준 P |
길이 L |
플랜지 차원 | 실 기준 | ||||||
정상 크기 D |
볼트 구멍 센터 D1 |
볼트 구멍 x 양 ∮X n |
밀봉 표면 직경 D2 |
플랜지 간격 | 놀이쇠 차원 | |||||
C | f | |||||||||
DN15 | 2.5 | 320 | 95 | 65 | 14X4 | 46 | 14 | 2 | M12X50 | GB/T9119-2000 |
DN20 | 2.5 | 360 | 105 | 75 | 14X4 | 56 | 16 | 2 | M12X50 | |
DN25 | 2.5 | 390 | 115 | 85 | 14X4 | 65 | 16 | 2 | M12X60 | |
DN32 | 2.5 | 450 | 140 | 100 | 18X4 | 76 | 18 | 2 | M16X60 |
