원래 장소:
중국 (본토)
브랜드 이름:
KACISE
인증:
CE
모델 번호:
KUM

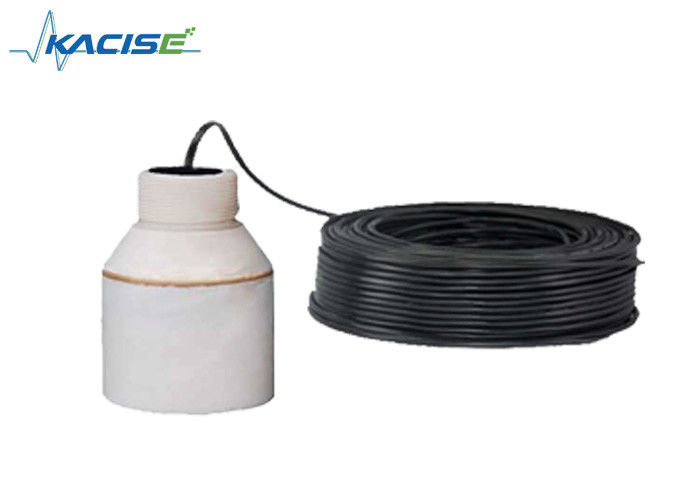

RS485 스플릿 타입 초음파 액체 수준 측정기
제품 설명
스플릿 타입 초음파 레벨 미터는 산업 현장 액체, 매립물 및 고체 레벨 측정을위한 저렴한 장비입니다. 주요 단위는 센서와 별도로 설치됩니다.탱크에 더 적합합니다., 저장통 및 브래킷 설치.
시립 프로젝트,수 처리,화학,금속 및 제조 산업에서 널리 사용됩니다.
매개 변수
| 기능 | 스플릿 타입 |
| 범위 | 5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m |
| 정확성 | 00.5%~1% |
| 결의 | 3mm 또는 0.1% (어떤 것이 더 큰지) |
| 표시 | 영어 LED 디스플레이 |
| 아날로그 출력 | 4선 4~20mA/510Ω 부하 |
| 디지털 출력 | RS485, RS232 (선택) |
| 릴레이 출력 | 4방향 AC 250V/5A 또는 DC 30V/5A (선택) |
| 전원 공급 | 기본: 24VDC, 선택: 220V AC+15% 50Hz |
| 환경 온도 | LED: -20°+60°C, 탐사선: -20°+80°C |
| 보호등급 | LED: IP65, 탐사: IP68 |
| 케이블 탐사 | 10m |
| 설치 | 스레드 또는 플랜지 |
고체 측정
설치 플랜지
설치 방법은 액체 측정과 동일합니다. 컨테이너의 연결 된 튜브를 연결하는 플랜지에 설치 할 수 있습니다.축은 컨테이너 출구로 향하거나 매체 표면에 수직되어야 합니다., 탐사선은 연결된 튜브에서 나올 수 있어야 합니다.
초음파 레벨 차이 미터의 운영 지침
초음파 레벨 차이 미터는 중국어와 영어 메뉴와 간단한
설정, 고객에서 다른 요구 사항을 충족 할 수 있습니다. 일반적으로, 다음 설치 지침, 몇 가지 매개 변수를 설정 한 후, 그것은 작동을 시작할 것입니다.
간단한 동작:
1. 키: 우리의 제품은 패널에 세 개의 키를 통해 디버깅 할 수 있습니다. 그 다음, 측정 값은 LED에 의해 표시됩니다.
2우리의 제품을 켜면 SET 키를 2초 동안 누르면 1급 메뉴에 들어가게 됩니다.
3수색기의 높이의 값 (No.1) 입력에서 참조 0 1 1, 참조 0 1 위치에서 구조 테이블을 찾을 수 있습니다.(탐사기의 높이는 탐사기의 발사 표면에서 바닥까지의 거리에 해당됩니다.).
4.조브의 높이의 값 ((No.2) 입력하기 위해 참조 0 2 2. 참조 0 2 2 위치에서 메뉴의 구조 사진을 찾을 수 있습니다.
5세트 4mA는 차이값에 대응하고 20mA는 차이값에 대응한다.
4mA는 차이 값과 같습니다: 출력 값은 4mA입니다.
값 설정
20mA는 차이값에 해당합니다:출력 값은 20mA입니다.
값 설정
-20mA와 일치하는 차이값,
메뉴의 구조 사진을 확인하세요.
3e. Wᄋing
초음파 레벨 차이 측정기의 전기 배선
초음파 차차 측정기의 단말기
배선 설명서
토착: 기기의 첫 번째 토착 단말기는 실제로 토착되어야 합니다.
다른 장치와 지상 터미널. 4 번째 터미널을 받아. 트랜스포서: 적:
파란색: Temp n + 온도 센서 +
검은색: GND 지선
단일 탐사선: n=1, 복수 탐사선, n=1,2 전류:?? 전류+?? 연결 mA n+
전류-연결 mA n-/GND
단일 탐사선: n=1, 듀플 탐사선, n=1,2 리레:RLlnA와 RLnB가 열립니다.
RLnA와 RLnC 쇼가 종료됩니다. 단일 탐사: n=1,2 이중 탐사, n=1,2,3,4
전력: 전력 AC 연결 L, N 전력 DC: 24V + 연결 24VDC +,
GND 연결 24VDC-
참고:
1 지연 1은 탐사 1 알람에 사용되고, 지연 2는 탐사 2 알람에 사용된다.
지연 3 및 지연 4는 차이 알람에 사용됩니다.
2 ★ mA1+와 mA-의 출력은 차이 전류입니다.
mA2+와 mA-의 기본 출력은 탐사 2 전류 또는 탐사 1 전류를 선택하십시오.
★ 이중 물질 레벨의 실행 모드로서, mA 1+와 mA-의 출력은 탐사 1 전류입니다. mA2+와 mA-의 출력은 탐사 2 전류입니다.
초음파 레벨 미터 및 초음파 레벨 차이 미터의 보증 영수증
| 이름 | |||
| 주소 | |||
| 연락처 | 전화 | ||
| 제품 모델 | 제품 번호 | ||
| 승인 날짜 | 설치 수수료 | ||
초음파 레벨 미터의 보증 카드 지침
| 제품 모델 | 제품 번호 | ||
| 승인 날짜 | 설치 수수료 |
1보증 정책:
1. 보증 카드를 보여주십시오, 사용자가 유지 보수가 필요할 때. 보증 기간 내에, 정상적인 사용으로 인한 장애는 보증 카드에 따라 무료 유지 보수를 즐길 수 있습니다.
2보증 기간: 제품 보증 기간은 12 개월 이내에 받아 들여진 날부터 시작됩니다.
무료 보증이 없는 다음 상황
1제품 또는 다른 부품 보증 기간을 초과.
2사용 환경이 제품 요구 사항을 충족시키지 못하기 때문에 하드웨어가 작동하지 않습니다.
3. 나쁜 전력 환경 또는 장치에 외부 물체로 인해, 결과적으로, 장애 또는 손상을 초래합니다.
4. 운영 설명서에 따라 그들을 따르지 않아서, 그 결과, 실패로 이어집니다.
5. 번개, 물, 화재와 같은 불가항력 요인 등으로 인해, 그 결과, 장애를 초래합니다.
6허가되지 않은 수리, 허가되지 않은 수정, 오용으로 인해 장애가 발생합니다.
제한 사항:
1이 가이드라인을 안전하게 보관해 주세요
이 보증 카드의 해석에 대한 권한은 우리 회사에 속하며, 우리는 사전 통지 없이 이 카드의 내용을 수정할 권리가 있습니다.
설치
제품 구조
