원래 장소:
중국
브랜드 이름:
Kacise
인증:
CE
모델 번호:
GXPS100
다중 압력 범위 및 출력 신호 보편적 피에조레시스티브 압력 송신기

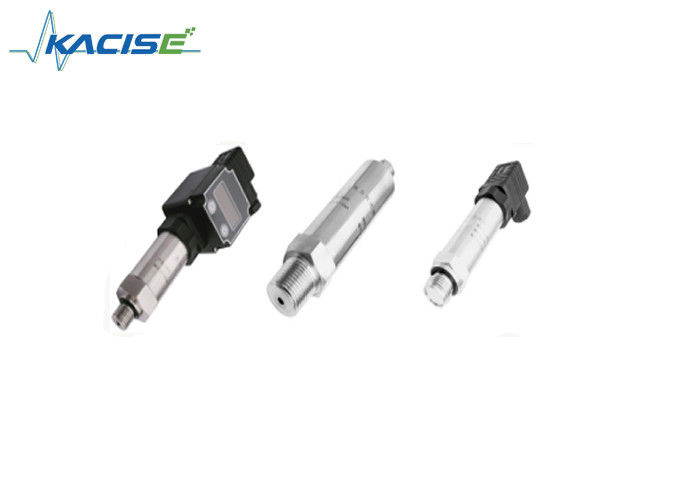

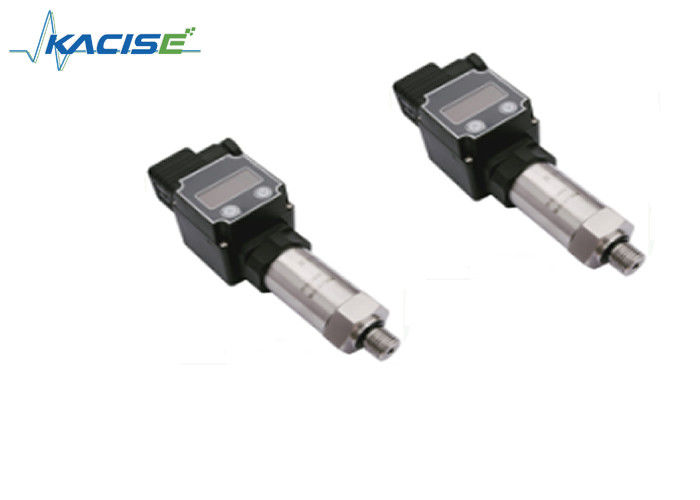

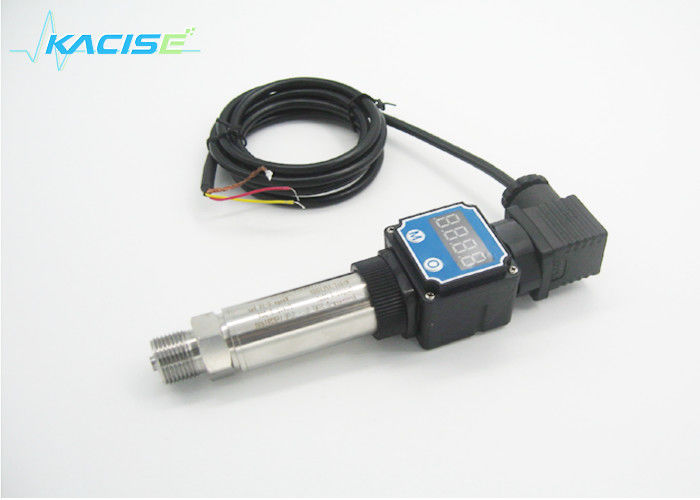

GXPS100 유니버설 피에조레시스티브 압력 송신기
소개
GXPS100 시리즈 압력 송신기는 대용량, 민간 및 산업용,비용 효율적인 제품입니다.가벼운 부식성 액체 및 가스.
이 제품은 1Cr18Ni9Ti 스테인리스 스틸 구조를 사용 합니다.전용 센서 기기 증폭회로, 0 및 전체 스케일의 캘리브레이션을 용이하게 할 수 있습니다..
특징
전자 인터페이스 및 신호 정의
매개 변수
| 스펙. | 가치 | |||||
| 압력 범위 |
0~0.2MPa......60MPa 2바... 600바 29psi 8700psi 20000MmH20...6118000mmH2O 1.97atm... 592atm |
|||||
| 부하 압력 | 1.5 곱하기 명목 압력 (1.5X) | |||||
| 분쇄 압력 | 3배의 명목 압력 (3X) | |||||
| 정확성 | ±0.5%F.S (더 높은 정확도를 위해 PT 300 또는 MARS가 제공됩니다) | |||||
| 안정성 | 일반적인 값 0.25% F.S, 최대 값 0.4% F.S | |||||
| 작동 온도 | -40°C~120°C | |||||
| 보상 온도 | -10°C~70°C | |||||
| 중간 호환성 | 1Cr18Ni9Ti와 호환되는 모든 가열 매개체 | |||||
| 전기 성능 | 2 전선 시스템 | 3선 시스템 | ||||
| 출력 신호 | 4~20mA | 0~5V | 1~5V | 0.5~4.5V | 0~10V | |
| 전원 공급 | 10~30Vdc | 8~30Vdc | 5V (비례) | 11~30Vdc | ||
| 부하 압력 | (U-10)/0.02 ((Ω) | 100kΩ | ||||
| 단열 | 100M Ω@50V | |||||
| 전기 강도 | 500V@60초 | |||||
| 진동/충격 | 10g/5~2000Hz, 축 X/Y/Z20g 시노 11ms | |||||
| 압력 내구성 | 2x106압력 원 @ 25°C | |||||
| 디스플레이 범위 | -999~1999@(PT110&PT111) | |||||
| 접촉 능력 | (24V, 1A)@PT111 | |||||
| 전기 연결 | Hirsmann, 공기 플러그, 고정 케이블, 방수 케이블 | |||||
| 압력 포트 | M20×15, G1/4, G1/2, R1/2, NPT1/2 | |||||
| 압력 종류 | G, S | 응답 시간: 10ms | ||||
| 인증서 | 본질적으로 안전한 모드 E, CE | |||||
| EMI/EMC | EMI: EN50081-1/-2; EMC: EN50082-2 | |||||
적용
☆ 가스 저장 시설
☆ 수압 및 윤활
☆ 일정한 압력 물 공급
☆ 파이프 라인 압력
☆ 용기 압력
☆ 석유화학
☆ 산업 프로세스 제어
주문 정보
GX 타입 출력 범위 전력 압력 포트 전기 연결 케이블 길이 패키지
예를 들어GXPS100-3MPa-A-0.5-DC24-P-Foam
PS100, 테스트 범위는 0-3MPa, 정확도는 0.5%, 24Vdc 전원 공급 4-20mA 출력, M20X1로 압력 포트5, 폼 포장.
