원래 장소:
중국
브랜드 이름:
KACISE
인증:
CE
모델 번호:
KUFH2000

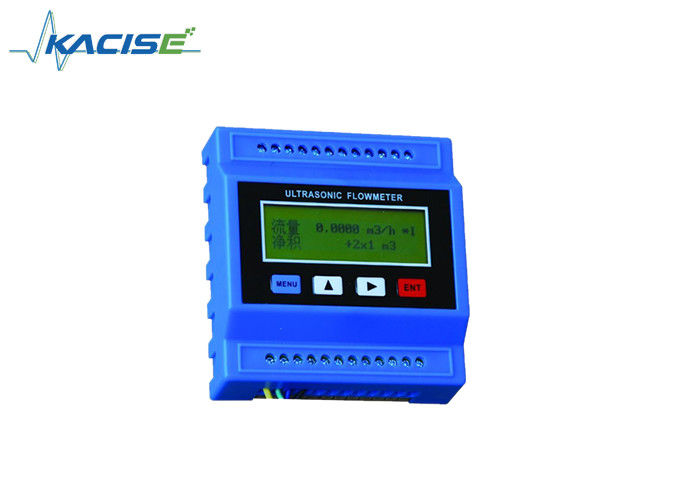

작은 온라인 크기의 초음파 흐름 미터 RTU 액체 측정을위한 높은 정확성
소개
초음파 흐름 모듈 / RTU는 다양한 종류의 액체 측정에 널리 사용됩니다. 호스트는
철도 설치, 센서는 파이프에 설치됩니다. 그들은 특별한 케이블에 의해 접촉합니다. 그것은 흐름을 측정 할 수 있습니다. 또한 접촉 온도 센서 경우 열을 측정 할 수 있습니다.
시스템 통합, 수자원, 에너지 절약 응용 프로그램 등에서 사용할 수 있습니다.
특징
1%
선택의 여러 종류의 변환기, 파이프 크기는 DN15mm에서 DN6000mm까지
저전압, 멀티 펄스 기술을 채택하여 정확성, 운영 수명 및 신뢰성을 향상시킵니다.
듀얼 밸런스 신호 미분 수신기 / 드라이버 회로 변환기, TV 타워, 고전압 선 등의 간섭을 피하기 위해
1방향 4-20mA, 흐름 센서 또는 열 센서의 양으로; 2방향 OCT 출력, 흐름/열량 스위치로; 3방향 4-20mA 출력, 데이터 수집기로;2 방향 3 와이어 PT100 신호 출력 저항, 열의 양을 표시하는 시계.
RS485 지원 무선 네트워크 연결, GPRS485에 연결 무선 전송을 실현할 수 있습니다.
온도 변환기를 연결하면 열/에너지 측정이 완료됩니다.
사양
| 부품 | 세부적인 매개 변수 | |
|
호스트 부분 |
이론 | 초음파 시간 간격 |
| 정확성 | ± 1% | |
| 옵션 방법 | 4개의 키보드 지원 자석 막대기 작동 | |
|
|
1 채널 4 ~ 20mA @ 0.1% 전류 루프 뒤로, 최대 부하 저항 최대 1000 오름 | |
| 1채널 OCT 펄스 출력 (디폴트 펄스 폭은 200ms이며 6~1000ms 사이를 수정할 수 있다) | ||
| 1 채널 릴레이 출력 (3A@220V) | ||
|
신호 입력 |
3 채널 4-20mA 전류 루프 후 @ 0.1% 회로 온도 압력 및 액체 레벨 등을 수집하는 데 사용됩니다. | |
| 열량 측정기 pt100에 1 채널 mV 입력 사용 | ||
| 디지털 포트 | RS485 지원 Mod-bus 프로토콜 및 지원 펌웨어 업데이트 | |
| 케이블 | RS485용 특수 케이블 1000m까지의 범위 | |
|
수건 파이프 |
파이프 재료 | 철강, 철근 시멘트, 구리, PVC, 알루미늄, 유리 등 |
| 내부 DN | 15~6000mm | |
| 센서 위치 | 그것은 더 나은 센서가 위치에 고정됩니다 적어도 10D 상류에서 멀리, 또는 5D 상류에서 멀리, 적어도 20D 펌프 출구에서 멀리 ((D 파이프의 내부 지름입니다) | |
|
코스트림 흐름 |
미디어 | 물, 바닷물, 폐수, 액체 알코올, 맥주, 가스, 석유 등 |
| 온도 | -30~160°C | |
| 흐릿함 | 밤 10시쯤이면 덩굴이 별로 없어 | |
| 흐름 속도 | 0~±10m/s | |
| 환경 | 온도 | 호스트: -20~60°C 센서: -30~160°C |
| 습도 | 호스트: 85%RH; 흐름 센서: IP68, 물 아래 2m 미만 | |
| 전원 공급 | DC8~36V 또는 AC85~265V (선택) | |
| 소비 | 1.5W | |
부품 설명
센서 선택
선택적인 Temp.센서
측정 그래프
1.클램프의 종류
유체 중단없이 설치하기 쉽고, 압력에 대한 손상이 없습니다
편리하게 클램프 센서를 설치 및 서비스
파이프의 온도를 측정하고 열량을 계산할 수 있습니다.
2.플러그인 타입
유체 중단없이 설치하기 쉽고, 압력에 대한 손상이 없습니다
안정적인 작동, 입력 온도 센서와 접촉, 열의 양을 계산온도 센서
3.파이프 종류
인터럽트 흐름으로 설치
높은 정확성, 안정적인 작동, 온도 센서를 입력, 온도 센서에 의해 열의 양을 계산
