배경
해상 격리 수산물의 독특한 지리적 환경으로 인해 전통적인 모니터링 방법은 충분하지 않습니다. 이 문제를 해결하기 위해 Granfoo Industrial Co., Ltd.무선 로컬 영역 네트워크 (WLAN) 기술을 기반으로 지능형 IoT 모니터링 시스템을 설계했습니다., 실시간 모니터링, 데이터 수집 및 원격 제어를 달성하는 것을 목표로합니다.
시스템 아키텍처
- 프론트엔드 데이터 수집 시스템: 수질 센서, 수중 카메라, 그리고 다른 장치들을 포함합니다.
- 무선 전송 시스템: 무선 브릿지 기술을 활용하여 프론트 엔드에서 모니터링 센터로 데이터를 전송합니다.
- 모니터링 센터: 데이터 서버, 저장 장치, 워크스테이션 및 데이터 처리, 저장 및 시각화에 관한 디스플레이 시스템을 포함한다.
시스템 특징
- 실시간 모니터링: 24시간 7일 연속적으로 산소 용해량, 유출량, 온도 등의 매개 변수를 수집하고 기록합니다.
- 경보 기능: 이상적인 데이터가 감지되면 자동으로 알람을 켜고 여러 알람 방법을 지원합니다.
- 원격 제어: 휴대 전화 또는 컴퓨터를 통해 장치의 원격 제어, 원격 전환 및 타이밍 설정을 가능하게합니다.
- 데이터 통계: 사용자 분석을 위한 데이터 통계 및 수출 기능을 제공합니다.
장비 목록
| - 아니 | 항목 (장비 이름) | 양 | 언급 |
|---|---|---|---|
| 1 | 6개 매개 변수 수집 시스템 | 1 세트 | 6개의 매개 변수를 측정하기 위해 |
| 전도성 센서 | 1 | Hengxin에 의해 사용자 정의 | |
| 클로로필 센서 | 1 | 케미스 | |
| 소금도 센서 | 1 | Hengxin에 의해 사용자 정의 | |
| pH 센서 | 1 | 독일에서 수입된 항독식 및 방수 센서 | |
| 흐름 속도 센서 | 1 | 맞춤형 | |
| 용해된 산소 센서 | 1 | PH/ORP 용해된 산소 센서 | |
| 2 | 수중 카메라 시스템 | 4 | 초저조명 카메라, 높은 밝기로 가득 찬 빛 |
| 수중 카메라 | 4 | 네트워크 HD 카메라 | |
| 물 아래 빛 을 채워라 | 4 | 미국 COB LED, 낮은 에너지 소비, 100W, 고압 저항 | |
| 3 | 전원 공급 시스템 | 1 | 메인 + 지부 회로 세트 |
| 태양광 패널 | 2 세트 | 800W 인버터 제어 통합 시스템 | |
| 리?? 배터리 | 2 세트 | 12V 120Ah | |
| 4 | 제어 터미널 | 1 | 산업용 컴퓨터와 디스플레이가 있는 주 회로 |
| 산업용 컴퓨터 | 1 | 수입된 산업용 컴퓨터 | |
| 산업용 전시장 | 1 | 30인치 LCD 디스플레이 | |
| 5 | 무선 전송 시스템 | 1 세트 | 완전 무선 전송 시스템 및 액세서리 |
| 6 | 수산물 소프트웨어 시스템 | 1 세트 | 수산업에 전념하는 |
| 7 | 케이블 및 액세서리 | 1 세트 | 시스템 설치를 위한 부품 |
| 8 | 보조 재료 및 태양 경보등 | 필요에 따라 |
현장 측정 및 제어 기능

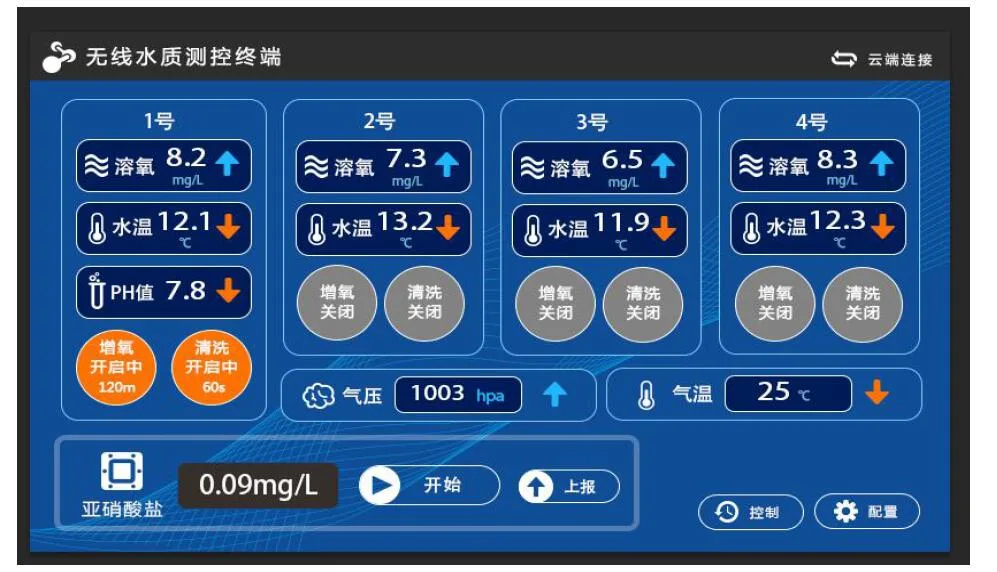

측정 및 제어 단말기는 현장 측정 및 제어 기능을 가지고 있습니다. 현장 장비에 구성된 터치 패널을 통해그것은 편리하게 현장 측정 및 장비의 통제를 실현할 수 있습니다아래 그림은 현장 측정 및 제어 터치 스크린을 보여줍니다.
