열전력에서 날아가는 재의 저장 수준 모니터링

✅정밀 측정 연습KLD80612m의 플라이 애쉬 실로에서 고주파 레이더 레벨 미터

I. 프로젝트 배경

광둥의 포산에 있는 300MW의 석탄화력발전소에서는 분쇄된 석탄 재를 저장하기 위해 12m 높고 8m 지름의 날아다니는 재 실로를 사용합니다. (입자 크기: 1 ∼150μm, 대량 밀도: 0.6 ∼0.9 t/m3).원래 용량 레벨 미터는 중요한 문제로 직면했습니다.:

1. 낮은 정확성: 먼지 접착으로 인해 변압기 상수 유동이 발생하여 측정 오류가 ±8%로 나타났습니다.
2. 높은 유지 관리: 월간 전극 청소는 세션당 4시간이 필요합니다.
3. 신호 간섭: 공기 유동화 장치에서 거짓 경보가 발생했습니다 (평균 매일 3 개).

II. 해결책: 기술적 장점KLD806 레이더 레벨 미터

1. 고주파 좁은 빔 설계:
   • 80GHz 밀리미터 파동과 3° 빔 각도, 12m의 소형 실로에 이상적입니다.
   • 맞춤형 범위: 0.3~15m, 실명 구역: 0.3m, 전체 커버리지.
2. 반 간섭 성능:
   • 동적 소음 억제 알고리즘 (DNIR 3.0) 은 유동화 공기 흐름에서 거짓 음향을 필터합니다.
   • IP68 등급 316L 스테인레스 스틸 가구로는 공기 흐름의 충격 (20m/s 속도) 에 견딜 수 있습니다.
3. 스마트 진단:
   • HART 프로토콜은 에코 곡선을 출력합니다.
   • 자동 다이렉트릭 상수 보상 (먼지 접착 효과 <0.1%).





III. 시행 과정

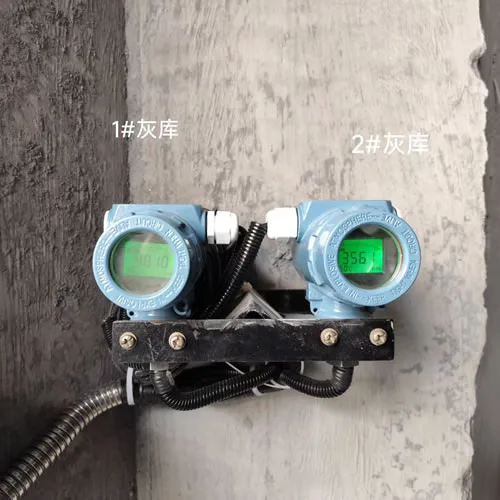

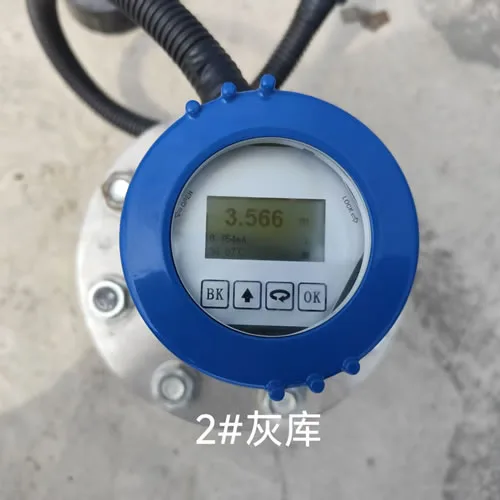

1. 설치 및 시공:
   • 위치시로 상단 아래 0.8m
   • 매개 변수 구성:
     • 범위=0.3-12m
     • 거짓 에코 억제=활성화 (유동화 파이프 간섭을 차단)
     • 출력 완화 = 0.2s (공압 유동화 주기와 일치)
   • 정확성 검증: ±5mm 오차 대 레이저 원격 측정기
2. 시스템 통합:
   • 4-20mA+HART를 통해 공장 DCS에 통합 (현재의 I/O 모듈과 호환)
   • 새로운 기능:
     • 높은/저한 레벨의 잠금 제어기 (90% 수준 이상에서 자동 정지)
     • 레벨 변화 속도 경고 (> 1m/h는 막힘 위험을 나타냅니다.)

IV. 성과 결과

고객 피드백:

KLD806의 좁은 빔은 우리의 콤팩트 시로에서 측정 과제를 해결했습니다. 12m 범위에서 밀리미터 수준의 정확성과 공류 간섭은 게임 변경입니다.

V. 주요 내용

1. 콤팩트 설치 팁:
   • 짧은 코른 안테나를 사용
   • 상단 특이한 장착장
2. 파라미터 최적화:
   • ∆Dust 모드 ∆를 활성화
   • 다이 일렉트릭 추적 간격 = 30분 (습기 변화에 적응)
3. 유지보수 프로토콜:
   • KC 센서 도구 키트로 2년마다 렌즈 청소를 합니다.
   • KC 센서 클라우드를 통해 매달 건강 보고서를 다운로드하세요.

VI. 더 넓은 적용

작은/중간 실로 (8~15m) 에 적합합니다.

• 바이오매스 발전소10~15m의 재실로
• 산업용 증기 거점: 작은 실로의 정확한 측정.
• 시멘트 공장 등급화 실로: 높은 정확성 대량 배열.

기술 확장:
KC 센서는 새게멀티실로 조정 시스템16 KLD806 단위를 지원합니다) 는 지역 스마트 재 관리, 15~20%의 운송 비용을 줄여줍니다.
