원래 장소: | 중국 |
브랜드 이름: | Kacise |
인증: | CE |
모델 번호: | KWL800 |
최소 주문 수량: | 1 |
---|---|
가격: | Negotiable |
포장 세부 사항: | 통 |
배달 시간: | 3-8 작업 일수 |
지불 조건: | L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
공급 능력: | 한달에 1000PCS |
매체: | 물 | 측정 범위: | 0.1 M ~ 65m |
---|---|---|---|
프로세스 온도: | -40~85C | 안테나: | 렌즈 안테나 |
정확도: | ±2mm | 보호 클래스: | IP67 |
중심 주파수: | 80GHz | 입사각: | 6' |
전원 공급기: | DC9-36V | 케이스: | ABS / 스테인레스 강 |
신호 출력: | RS485 | ||
하이 라이트: | 81GHz 물 레이더 준위 전송기,스테인레스 강 레이더 수위 감지부,RS485 레이더 수위 감지부 |

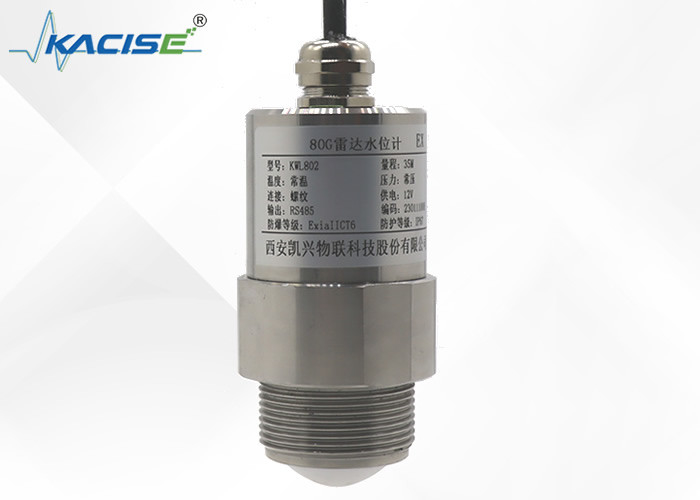

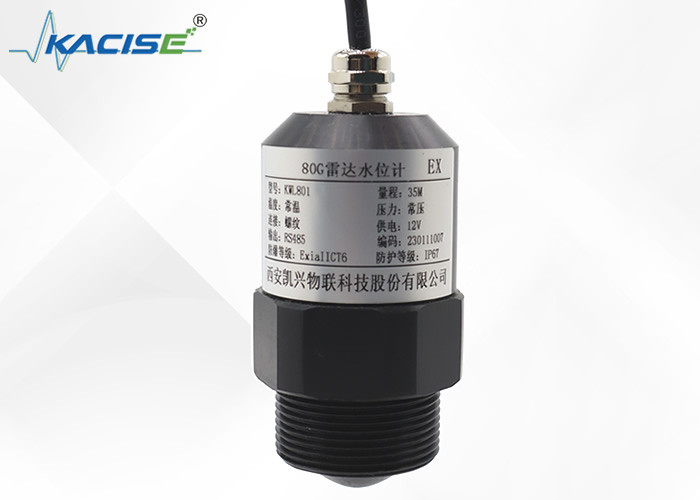

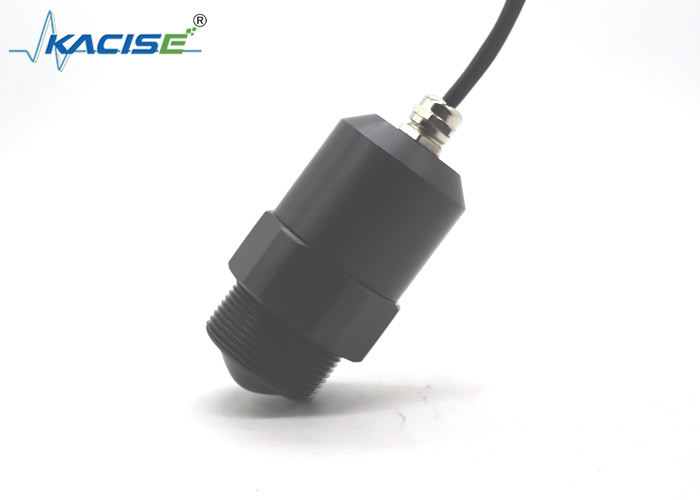

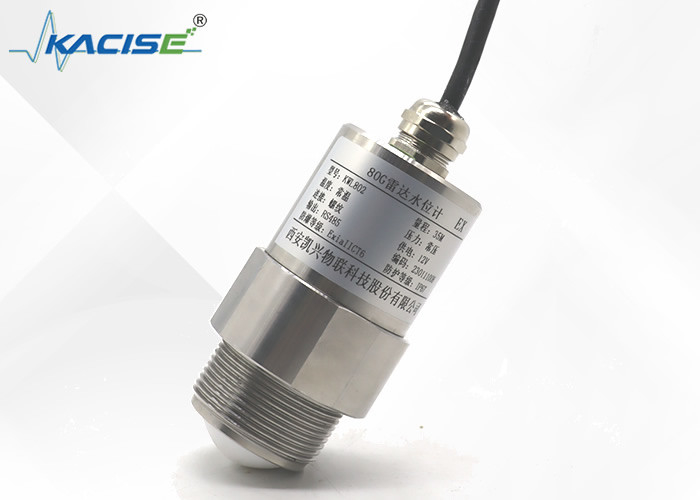

RS485 모드 버스 통신과 KWL800 65m 범위 76-81GHz FM CW 레이더 수위 감지부
도입
KWL800 레이더 레벨 센서 시리즈품은 76-81GHz에서 일하는 주파수 변조 연속파 (FMCW) 레이더 제품을 언급합니다. 제품의 최대 범위는 65m에 도달할 수 있고 사각지역이 10 센티미터 내에 포함됩니다. 그것의 더 높은 동작 주파수와 더 큰 대역폭과 더 높은 측정 정확도 때문에.
특징
CMOS 밀리미터-웨이브 고주파 칩을 기반으로 더 소형 고주파 주파수를 실현하세요
건축과 더 높은 신호대잡음비와 더 작은 블라인드 영역.
더 높은 측정 해상도와 측정 정확도.
좁은 안테나는 빔 각은 6입니다', 설치 환경에서 간섭이 더 덜 가지고 있을 것입니다
더 기구와 설치에 영향을 미치는 것은 편리합니다.
통합 렌즈 설계, 소형 사이즈.
트랜스미트 주파수 | 76GHz~81GHz |
측정 범위 | 0.1 M ~ 65m |
측정 정확도 | ±1mm |
빔 각 | 6' |
전력 공급 범위 | 9~36 VDC |
통신 방식 | RS485 |
작동 온도 | -40~85C |
쉘 소재 | PP |
안테나 유형 | 렌즈 안테나 |
권고 케이블 | 7*0.3mm2 |
보호 | IP68 |
설치 방법 | 브라켓 |
설치 방법
설치 동안 유의하기 위한 2개 핵심이 있습니다 :
(1) 미터가 물 표면과 직각이라는 것을 보증하세요.
(2) 간섭 물체를 비추고 가짜에코를 발생시키는 것으로부터 빔을 분사하기를 회피하세요.
전형적 근무 조건을 위해 다음과 같은 핵심을 보세요.
수위 감지부가 물 표면에 수직적으로 설치되고 경사가 정상적 거리 측정에 영향을 미칠 용인된 신호 레벨을 약화시킬 것이라는 것을 보증하세요.
강의 은행과 같은 빔 범위 이내에 어떤 간섭 물체가 없다는 것을 확인하세요.
기구는 측벽과 지하 파이프 네트워크로부터 떨어진 적어도 20 센티미터를 설치하여야 하고 센터에 근접한 것으로서 설치되어야 하고의 잘 가능한 것으로, 그렇지 않았다면 우물벽이 측정과 판단에 영향을 미칠 간섭 신호를 쉽게 발생시킬 것입니다.
