원래 장소: | 중국 |
브랜드 이름: | Kacise |
인증: | CE |
모델 번호: | KLD802 |
최소 주문 수량: | 1 |
---|---|
가격: | Negotiable |
포장 세부 사항: | 통 |
배달 시간: | 3-8 작업 일수 |
지불 조건: | L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
공급 능력: | 한달에 1000PCS |
매체: | 비부식성 액체, 조금 부식성 액체 | 측정 범위: | 0.1m~10/20/30/60/100m |
---|---|---|---|
프로세스 접속: | 플랜지 ≥ DN80 | 프로세스 온도: | -40~110C |
프로세스 압력: | - 0.1~1.6MPa | 안테나 크기: | 32 밀리미터 렌즈 안테나 |
안테나 소재: | PTFE | 정확도: | 아래 35m (범위 35m-100m을 위한 5mm)를 위한 ±2mm |
보호 클래스: | IP67 | 중심 주파수: | 80GHz |
입사각: | 3' | 전원 공급기: | DC24V / AC220V |
케이스: | 알루미늄 / 플라스틱 / 스테인레스 강 | 신호 출력: | 4...20mA/HART protocol/RS485 |
하이 라이트: | 비 부식성 액체 레이더 레벨 센서,IP67 레이더 탱크 게이지,PTFE 렌즈 안테나 레이더 준위 전송기 |

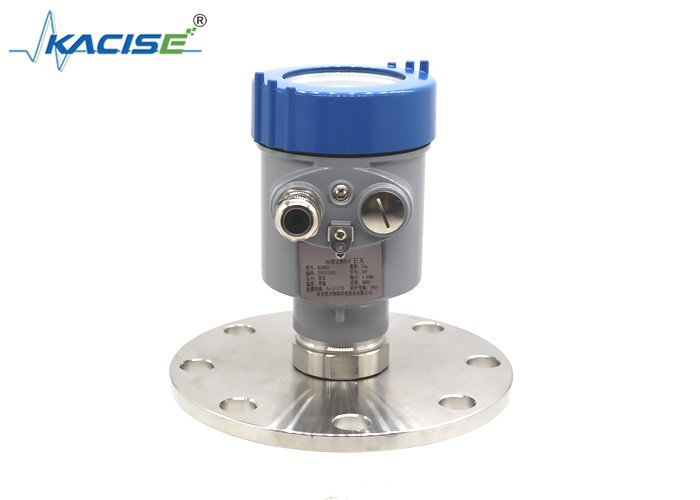

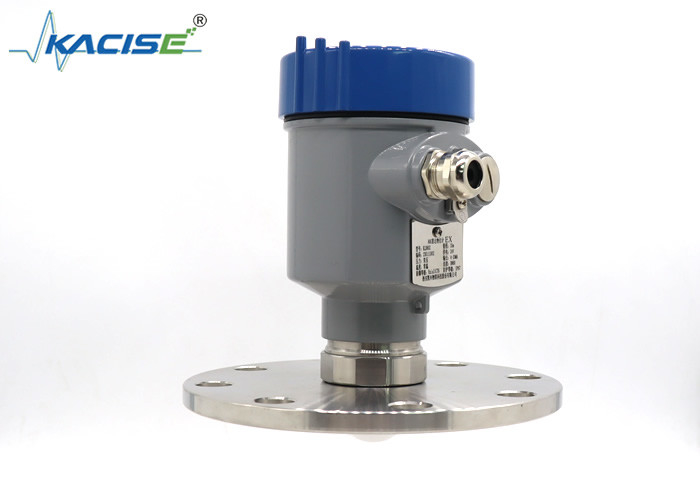

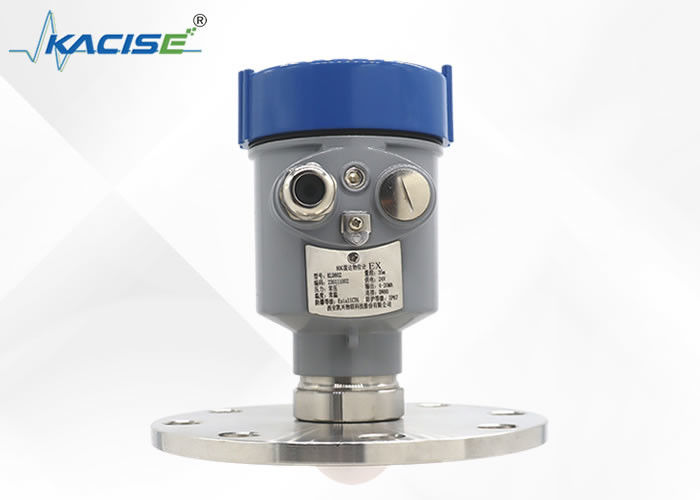

연속적 단계 측정을 위한 비접촉 PTFE 렌즈 안테나와 KLD802 유지보수가 필요없는 레이더 레벨 센서
도입
80G 레이더 레벨 센서는 그것의 안테나를 통하여 주파수 변조 지속파 (FMCW) 기술을 채택하고, 고주파 연속적인 주파수 변조 레이더 신호를 전송합니다. 송신 신호는 상이한 주파수와 반향으로서 매체에 의해 반영되고 안테나에 의해 받아들입니다. 주파수의 변화는 거리에 비례하고 소재 레벨 높이로 변환됩니다.
KLD800 일련 80G 극초단파레이더 기구는 그 수준의 유동적이고 고체 매체를 측정하기 위해 비접촉 측정 방법을 이용합니다. 그들은 심지어 고압과 극한 온도에, 폭 넓게 다양한 액체성 매체를 측정합니다. 지불 능력이 있는 측정, 부식 매질 측정, 위생적 측정, 기타 등등과 같이. 동시에, 그것은 또한 안정하게 그리고 확실히 빛과 무거운 고체들을 측정할 수 있습니다. 강한 재와 소음, 접착과 농축조차 측정 결과에 영향을 미치지 않을 것입니다.
특징
1. 비콘택 측정.
측정은 온도, 압력 또는 먼지 강도와 같은 매체 특성 또는 가공 조건에서 변화에 의해 영향을 받지 않을 것입니다. 기구 벤처 기업 동안 컨테이너, 저장 시간을 충전하고 비우기 위한 필요를 없애고, 기구를 사실상 유지보수가 필요없게 하면서, 조정하는 설정은 쉽습니다.
2. 광범위한 측정 범위와 작은 블라인드 영역
측정 범위는 근본적으로 현장 근무 조건을 위한 측정 요구 사항을 만나는 0.1~120m입니다.
3. 안테나 크기는 작고, 빔 각이 작고, 집속 능력이 강합니다
그것은 레이더 현장 설치에게 편리합니다. 그것은 탱크 안에서 환경을 위한 강한 대항 간섭 능력을 가집니다. 예를 들면, 탱크에 감동시키는, 가열 코일, 방해, 기타 등등이 있거나 직관에서 측정 효과가 여전히 좋습니다.
4. 고 정밀도
정확도는 ±2mm에 도달할 수 있으며, 그것이 완전히 비누산성 거접 조건을 위한 정도 요건을 충족시킬 수 있습니다.
5. 신호 파장은 짧습니다
그것은 그 수준의 파우더, 입자와 기타의 측정을 위해 더 낫습니다.
매체 | 비부식성 액체, 조금 부식성 액체 |
측정 범위 | 0.1m~10/20/30/60/100m |
프로세스 접속 | 플랜지 ≥ DN80 |
프로세스 온도 | -40~110C |
프로세스 압력 | - 0.1~1.6MPa |
안테나 크기 | 32 밀리미터 렌즈 안테나 |
안테나 소재 | PTFE |
정확도 | ±2mm (35m 이하 범위) ±5mm (35m과 100m 사이에 있으세요) |
보호 클래스 | IP67 |
중심 주파수 | 80GHz |
입사각 | 3' |
전원 공급기 | 2가닥 도선 /DC24V |
사선용 /DC12~24V | |
사선용 /AC220V | |
케이스 | 알루미늄 / 플라스틱 / 스테인레스 강 |
신호 출력 | 2가닥 도선 : 4...20mA/HART 프로토콜 |
사선용 : 4...20mA/ RS485 모드 버스 |
제품 치수
밀리미터에 유닛 :
설치 방법
플랜지 설치
플랜지 설치, 기구와 탱크 사이의 최단거리를 사용할 때
벽은 200 밀리미터여야 합니다.
① 표면 기준면
② 선박 센터 또는 대칭축
호이스팅 설치
레이더 레벨 센서는 액체, 슬러리와 고체들을 측정할 수 있습니다. 레이더 레벨 센서는 압력과 온도 저항을 가지고 있고, 측정 동안 측정 매체에 의해 영향을 받지 않을 것이고, 높은 측정 정확도를 가지고 있습니다. 설치의 관점에서, 사용되고 바르게 설치될 수 있다면, 그것은 좋은 측정 효과를 가지고 정확한 데이터를 보증할 것입니다.
레이더 레벨 센서의 설치를 위해, 우리는 2 점에 유의하여야 합니다 :
하나는 목표 소재 레벨을 목표삼은 후 수직 흔히 있는 소재 레벨을 보증하는 것이고 다른 것 가짜에코를 회피하는 것입니다.그래서 설치할 때, 우리는 다음을 제안합니다
1. 레이더 레벨 게이지는 컨테이너 벽, 용기 직경 중 오히려 약 1/6으로부터 떨어진 적어도 20CM 설치되어야 합니다. 물 유입관 위에 그리고 용기의 중심에 레이더 레벨 게이지를 설치하지 마시오 그러면 그렇지 않았다면 보통 신호 수신을 방해할 많은 가짜에코가 있을 것입니다.
2. 레이더 레벨 게이지가 용기의 상대적으로 작은 직경으로 인해 컨테이너 벽으로부터의 적절한 거리를 유지할 수 없거나 다른 이유, 가짜에코가 거리가 작고 따라서 디버깅 때 컨테이너 벽과 레이더 레벨 게이지에 나타날 것이라면 미래에 실수를 피하기 위한 가짜에코를 저장하는 것은 필요합니다.
3. 만약 설치 컨테이너가 오목하거나 원추형이면, 당신이 설치에 유의할 필요가 있습니다. 그것을 사용할 때, 레이더 레벨 게이지의 레이더 빔은 탱크의 바닥의 가장 낮은 지점에 도달합니다. 만약 액위가 이 포인트 보다 낮으면, 그것이 측정될 수 없습니다. 가장 낮은 지점을 조정하는 목적은 측정 데이터의 정확도를 보증하는 것입니다.
