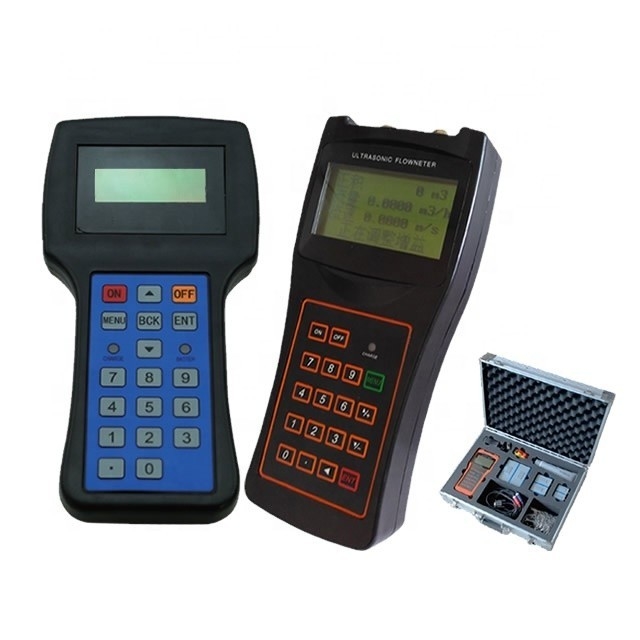

경제적 무선 전신 플라스틱 가지고 다닐 수 있는 초음파 등유 유량계

1.1전문

새로운 세대의 운송 시간 초음파 흐름 미터를 사용하는 데 환영합니다, 사용 전에 사용 설명서를 신중하게 읽으십시오.벽에 장착 초음파 흐름 측정기는 장기적인 흐름 측정을 위해 고정된 위치에 설치되도록 설계되었습니다..

1.2 특징

◆ 선형성: 0.5%, 반복성: 0.2%, 정확성:±1%

◆ 조작 이 쉽다.

◆ 여러 종류의 변환기 를 선택 할 수 있으며, 측정 파이프 크기는 DN15mm 에서 DN6000mm 까지 있습니다.

◆ 정확성, 사용 기간 및 신뢰성 을 향상 시키기 위해 저전압, 다발동 기술 을 채택 한다.

◆ 강력 한 기록 기능, 지난 64 일/64 개월/5 년의 종합 데이터 를 기록 합니다.

1.3 흐름 측정 원칙

KUF2000 시리즈 초음파 흐름 측정기는 폐쇄 된 유도체 내의 액체의 유체 속도를 측정하도록 설계되었습니다. 변환기는 접촉하지 않는, 클램프형입니다.비결을 일으키지 않는 작동과 쉽게 설치되는 장점을 제공합니다..

KUF2000 트랜시트 타임 흐름 미터는 초음파 송신기 및 수신기 동시에 기능하는 두 개의 트랜스듀서를 사용합니다.변환기는 서로 특정 거리에 닫힌 파이프의 외부에 클램프변압기는 소리가 파이프를 두 번 통과하는 V 방식 또는 소리가 파이프를 네 번 통과하는 W 방식으로 장착 할 수 있습니다.또는 Z 방식에서 변환기가 파이프의 반대쪽에 장착되어 소리가 파이프를 한 번 통과하는 경우이 설치 방법의 선택은 파이프와 액체의 특성에 달려 있습니다. The flow meter operates by alternately transmitting and receiving a frequency modulated burst of sound energy between the two transducers and measuring the transit time that it takes for sound to travel between the two transducers측정된 이동시간의 차이는 파이프 내의 액체의 속도와 직접적이고 정확하게 관련이 있습니다.

W여기

θ는 흐름 방향에 대한 포함 각

M는 초음파 빔의 이동 시간입니다

D는 파이프 지름

Tup는 하류 변압기에서 하류 하나에 빔의 시간입니다

Tdown는 하류 변압기에서 하류 변압기로 빔의 시간입니다

ΔT=올라기 T하향

1.4 선택적 변환기

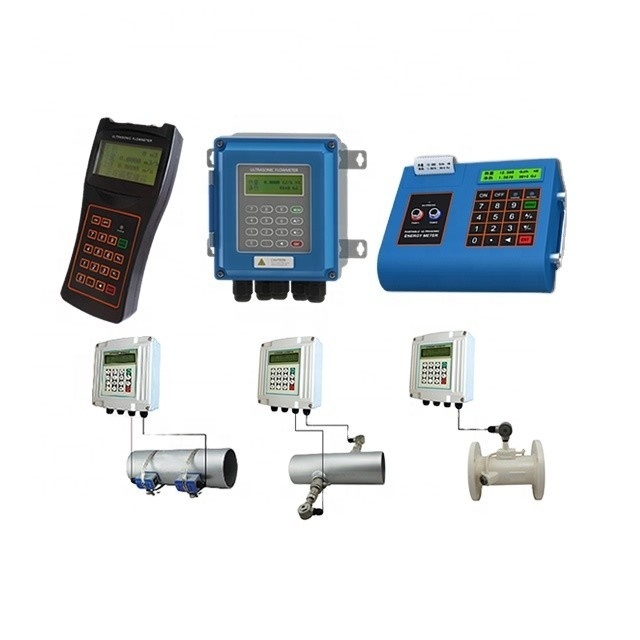

◆ TS-1클램프 온 타입 변압기, 파이프 크기는 DN15-100mm

◆ TM-1클램프 온 타입 변압기, 파이프 크기는 DN50-700mm

◆ TL-1클램프 온 타입 변압기, 파이프 크기는 DN300~6000mm

◆ HTS-1클램프 온 타입 변압기, 파이프 크기는 DN15-100mm

◆ HTM-1클램프 온 타입 변압기, 파이프 크기는 DN50-700mm

1.5 전형적인 사용

벽에 장착 된 흐름 측정기는 다양한 파이프 흐름 측정에 적용 할 수 있습니다. 적용 가능한 액체는 순수 액체뿐만 아니라 소량의 작은 입자를 가진 액체입니다.

예를 들어:

★ 물 (온도 물, 냉각 물, 도시 물, 바닷물, 폐수 등)

★ 작은 입자 함량으로 하수물;

★ 석유 (크유, 윤활유, 디젤유, 연료유 등);

★ 화학물질 (알코올, 산 등);

★ 공장 하수물

★ 음료, 액체 식품

★ 초순한 액체

★ 용매 및 다른 액체

1.6제품 식별

각 세트 흐름계에는 소프트웨어에 고유의 제품 식별 번호 또는 ESN (전자 일련 번호) 가 기록되어 있으며 제조업체가 특수 도구로만 수정할 수 있습니다.하드웨어 고장 경우, 메뉴 창에 있는 이 번호를 입력하십시오M61제조업체와 연락할 때
