| 원래 장소: | 사안시, 중국 |
| 브랜드 이름: | KACISE |
| 모델 번호: | KACISE 초음파 센서 |
| 가격: | $50.00 - $180.00/pieces |
|---|---|
| 포장 세부 사항: | 이용 가능한 통 또는 고객 요청 |
| 공급 능력: | 10000개 부분 / 부분마다 주 고급 품질 초음파 트랜스듀서 머리 |
| 사용: | 레벨 센서 | 이론: | 초음파 센서 |
|---|---|---|---|
| 출력: | 스위치 변환기, 아날로그 변환기, 디지털 트랜듀서발신기 | 초음파 센서: | 초음파 센서 |
| 아날로그 출력: | 선택적인 40-20mA, 0/1-5V, 0/1-10V | 메아수에르 거리: | 100mm-5000mm |
| 전원 공급: | 12-30VDC | 디지털 출력: | 선택적인 캔-버스인 RS485 |
| 디지털 프로토콜: | 모드 버스, 세프데피네이션 프로토콜은 선택적인 ISO (국제 표준화 기구)에 근거했습니다 | 제품 특징: | 초음파 트랜스듀서 40 khz 생성기 |
| 항구: | 상하이 또는 다릅니다 | ||
| 하이 라이트: | 초음파 유체면 미터,유체 초음파 변환기 머리,100mm 초음파 변환기 머리 |
||

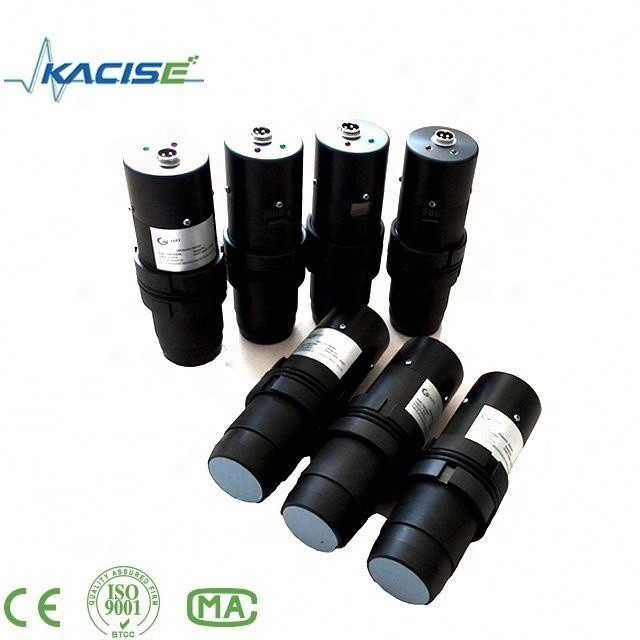

고품질 초음파 변환기 머리의 특징
1이 비슷한 제품의 많은 종류와 호환됩니다.
2높은 감수성
3. 판독은 3미터 내의 33mS ((30Hz) 까지 또는 10미터 내의 80mS ((12.5Hz) 까지 발생할 수 있습니다.
4. 자유 실행 작동은 지속적으로 측정 및 출력 레인저 정보를 얻을 수 있습니다
5. 9V-28V 공급과 매우 낮은 평균 전류 수요
6- 아날로그 (40-20mA, 0/1-5V, 0/1-10V), RS485, 캔 버스와 같은 다중 출력 유형
7센서는 40KHz, 112KHz, 175KHz, 300KHz, 1MHz에서 작동합니다.
이 센서는 IP67 물 침입을 충족하도록 설계 된 컴팩트하고 견고한 PVC 또는 스테인리스 스틸 하우징에서 매우 짧은 범위에서 장거리 탐지 및 범위를 제공합니다. 전력 9.0V-28V 동작은 0에서 대상을 감지합니다..1미터에서 10미터까지, 0.001미터 또는 0.01미터 해상도로 0.25미터에서 10미터까지 소나르 범위 정보를 제공합니다.아날로그 전압 출력 0/4-20mA 전류 출력, NPN/PNP 출력 및 RS485,RS232 출력 modbus-RTU 및 modbus-ASCII 지원
|
매개 변수 |
|
일반 사양 |
|
감지거리는 100.4000mm |
|
조정 범위 100.4000mm |
|
사용할 수 없는 면적 0.200mm |
|
표준 목표판 100mm × 100mm |
|
변환기 주파수 약 112kHz |
|
응답 지연 약 195ms |
|
표시기/운전 수단 |
|
LED 파란색 |
|
LED 노란색 전환 상태 표시 플래싱: 프로그램 함수 객체가 검출되었습니다. |
|
LED 빨간색 영구 빨간색: 오류 빨간색 |
|
전기 사양 |
|
작동 전압 UB10.30VDC, 파동 10%ss |
|
전력 소비 P0≤ 900mW |
|
출력 |
|
출력형 아날로그 출력 0.10V |
|
해상도 평가 범위 [mm]/4000, 그러나 ≥ 0.35 mm |
|
특징 곡선의 오차는 전체 규모 값의 ≤0.2% |
|
반복 정확도 ≤0.1% 전체 규모 값 |
|
로드 임피던스 0.500 오름 |
|
온도 영향 ≤ 전체 규모 값의 2% |
|
환경 조건 |
|
실내 온도 -25.70°C |
|
보관 온도 -40.85°C |
|
기계적 사양 |
|
보호등급 IP67 |
|
연결 연결 장치 M12x1,4-PIN |
|
소재 가구 니켈 접착 된 청동 |
|
변압기 에포시 樹脂/공구 유리 구리 혼합물 폴리유레탄 폼 |
|
무게 60g |
외부 동기화
센서는 광선 전압의 외부 적용으로 동기화 될 수 있습니다. 동기화 입력에서 동기화 펄스는 측정 주기를 시작합니다.펄스는 100μs 이상 지속되어야 합니다.측정 사이클은 동기화 펄스의 떨어지는 가장자리에서 시작합니다. 낮은 수준 > 1 s 또는 개방 된 동기화 입력으로 인해 센서의 정상적인 작동이 발생합니다.동기화 입력에서 높은 수준은 센서를 비활성화두 가지 작동 방식이 있습니다:
1여러 센서가 동일한 동기화 신호로 제어될 수 있습니다. 센서는 동기화됩니다.
2동기화 펄스는 주기적으로 개별 센서로 전송됩니다. 센서는 멀티플렉스 모드에서 작동합니다.
내부 동기화
내부 동기화 할 수있는 최대 5 개의 센서의 동기화 연결이 서로 연결되어 있습니다. 전원이 적용되면 이러한 센서는 멀티플렉스 모드에서 작동합니다.
응답 지연은 동기화 될 센서 수에 따라 증가합니다. TEACH-IN 도중 동기화가 수행 될 수 없습니다.센서는 평가 한계를 가르치기 위해 비 동기화 방식으로 작동해야합니다..
참고:
동기화 옵션이 사용되지 않는 경우 동기화 입력 장치가 지상 (0V) 에 연결되거나 센서가 V1 케이블 커넥터 (4 핀) 를 통해 작동해야합니다.
평가 한계 조정
초음파 센서는 두 가지 학습 가능한 평가 한도를 가진 아날로그 출력을 갖추고 있습니다.B또는 + UBTEACH-IN 입력 장치에 공급 전압이 TEACH-IN 입력 장치에 최소 1초 동안 적용되어야 합니다. LED는 TEACH-IN 절차 중에 센서가 표적을 인식했는지 여부를 나타냅니다.낮은 평가 한계 A1는 -U로 가르칩니다.B, A2 + UB.
두 가지 다른 출력 기능을 설정할 수 있습니다:
1. 대상에 대한 거리가 증가함에 따라 아날로그 값이 증가합니다 (올림 램프)
2. 대상에 대한 거리가 증가함에 따라 아날로그 값이 떨어집니다 (하락 램프)
평가 한계는 평가 후 첫 5분 이내에만 지정될 수 있습니다.
전원을 켜고 나중에 평가 제한을 수정하려면
사용자가 원하는 값을 다시 켜면만 지정할 수 있습니다.
TEACH-IN 승강장 (A2 > A1)
- 낮은 평가 제한에서 위치 객체
- TEACH-IN 하위 한계 A1와 - UB
- 위 평가 한계에서 위치 객체
- +U와 함께 A2의 TEACH-IN 상단계B
TEACH-IN 떨어지는 램프 (A1 > A2)
- 낮은 평가 제한에서 위치 객체
- TEACH-IN 하위 한계 A2 + UB
- 위 평가 한계에서 위치 객체
- TEACH-IN 상단계 A1와 - UB
기본 설정
A1: 사용할 수 없는 부지
A2: 명목 감지 범위
작동 방식: 올라가는 램프
고품질 초음파 변환기 머리의 소리 콘 특성을 조정
초음파 센서는 넓은 각의 음모 콘과 작은 각의 음모 콘의 두 가지 다른 모양을 가능하게합니다.
1소각 음 cono
- 전원 공급을 끄세요
- Teach-input 전선을 -UB에 연결
- 전원 공급을 켜
- 빨간 LED가 다음 LED 전에 잠시 깜박이는 것
- 노란 LED: 영구적으로 켜져: 감지 범위 내의 물체 또는 방해 물체의 존재를 나타냅니다.
- -UB에서 교육 입력 전선을 분리하고 변경 저장됩니다
2광각 음모 콘
- 전원 공급을 끄세요
- + UB로 교육 입력 전선을 연결
- 전원 공급을 켜
빨간색 LED가 두 번 깜빡이고 다음 번 전에 긴 휴식을 취합니다
- 노란 LED: 영구적으로 켜져: 감지 범위 내의 물체 또는 방해 물체를 나타냅니다.
- + UB에서 교육 입력 전선을 분리하고 변경 저장됩니다
설치 조건
환경 온도가 0°C 이하로 떨어지면 보호 장치에 잘 작동해야 합니다.그것은 하우스 스레드 중앙에 고정되어야 합니다.
패키지 및 액세서리 정보
2 단위는 상자에 있으며 모든 상자는 표준 패키지 또는 고객의 요청에 의해 포장됩니다. 초음파의 각 몸은 거미로 보호됩니다.
부속품은 다음과 같습니다.
a, 2m 길이의 케이블
b, 센서를 고정하기 위한 2개의 견과류
주문 정보
