LED 디스플레이 디지털 초음파 거리 레벨 센서 Rs485 Rs232

1운영 원칙

소나르 범위 원칙을 가진 외부 액체 레버 센서,

온도 통합 센서를 사용하여 소너를 처리합니다.

신호. 센서는 탱크의 외부 벽에 붙여집니다.

액체의 높이를 계산하는 특허 알고리즘

탱크와 원격 제어 시스템에 출력 (예를 들어,DCS)

(4-20)mA,HART, RS-485, 모드버스

오른쪽 그림에 따르면, 신호가

물 표면에서 전송되고 수신됩니다.

변환기에서 프로세서로 공급되고,

특허를 받은 알고리즘으로 처리되어

수식을 기준으로 액체:

H=αV ((t-t1)/2

H: 액체의 높이

v: 액체 속 소리의 속도

t: 전송 및 수신 신호 사이의 시간

t g: 탱크 벽에 퍼지는 시간

α:액력 보상 요인

2어플리케이션

 LPG 탱크

액체 암모니아 탱크

액체 염소 탱크

액체 프로펜 탱크

액체 프로판 탱크

연료 탱크

산/소매기 탱크

농축된 황산 (98%) 탱크

질산 탱크

유화수소 탱크

염화산 탱크

3. 특징

진정한 비침습적 감지 기술

센서는 탱크 바닥의 외부에 붙어

대부분의 모양과 크기의 캔에 적합합니다

텔레메트리 시스템에 출력 - 다양한 옵션

위험지역에 사용하도록 승인된 CNEX

(프로세서와 센서)

통합 온도 센서

저비용, 신뢰할 수 있고 정확한 탱크 측정

압력에 영향을 받지 않습니다.

설치가 쉬워 탱크가 부러지지 않습니다.

기존 탱크에 간단한 역동

설치 중에 정지시간이 없습니다.

움직이는 부품이 없습니다

 3매개 변수

4패키지

당신을 위해 적합한 압력 센서를 선택하기 위해, 피드백과 함께 아래 정보를 보내십시오.

1적용 분야
2. 정확성
3출력 신호
4전원 공급 전압
5측정 범위
6. 중간
7. 온도 범위

5응용 프로그램 그림

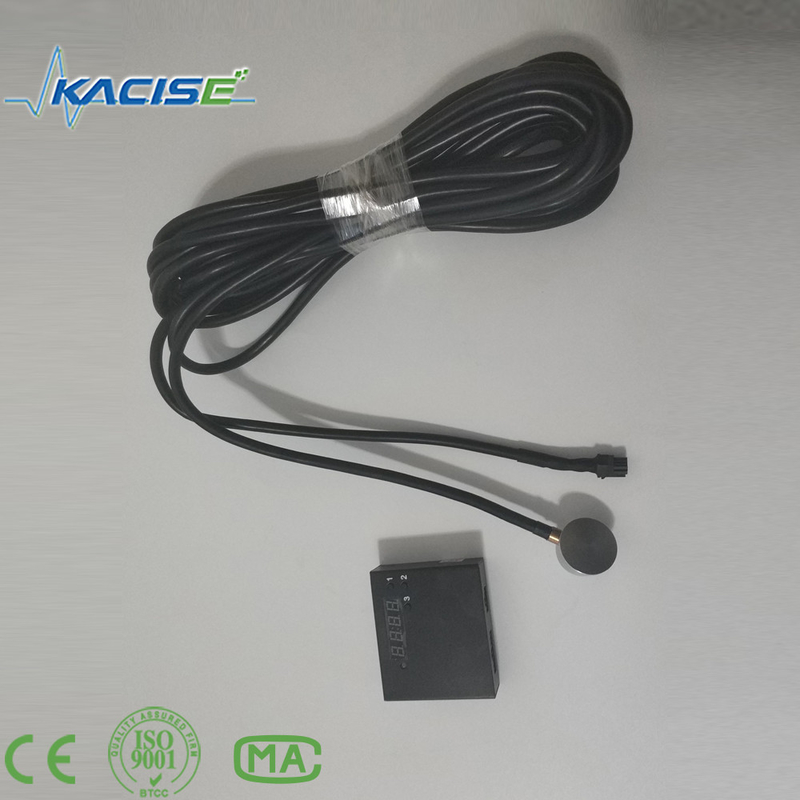

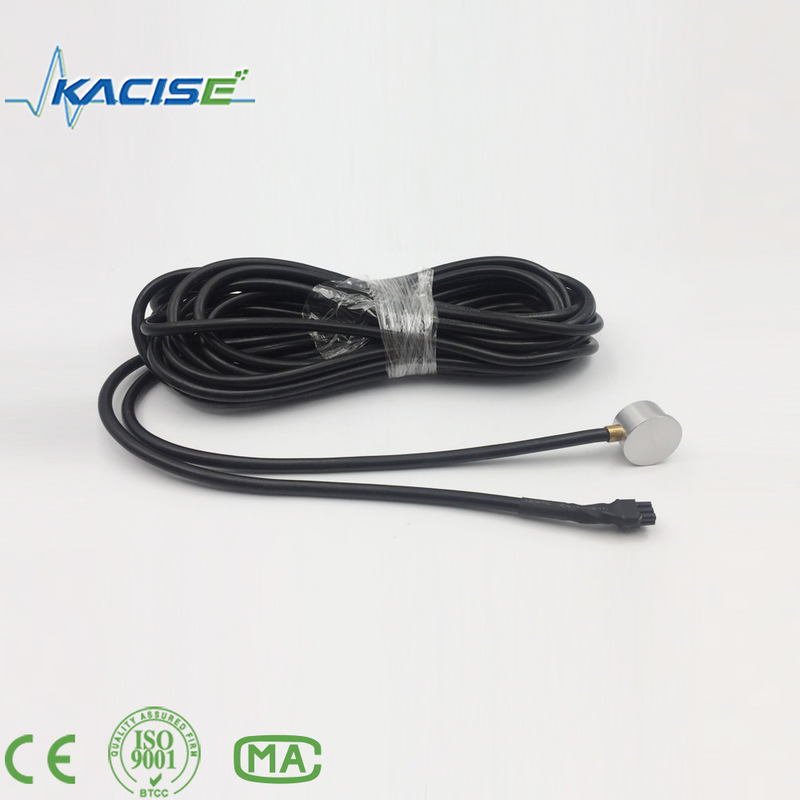

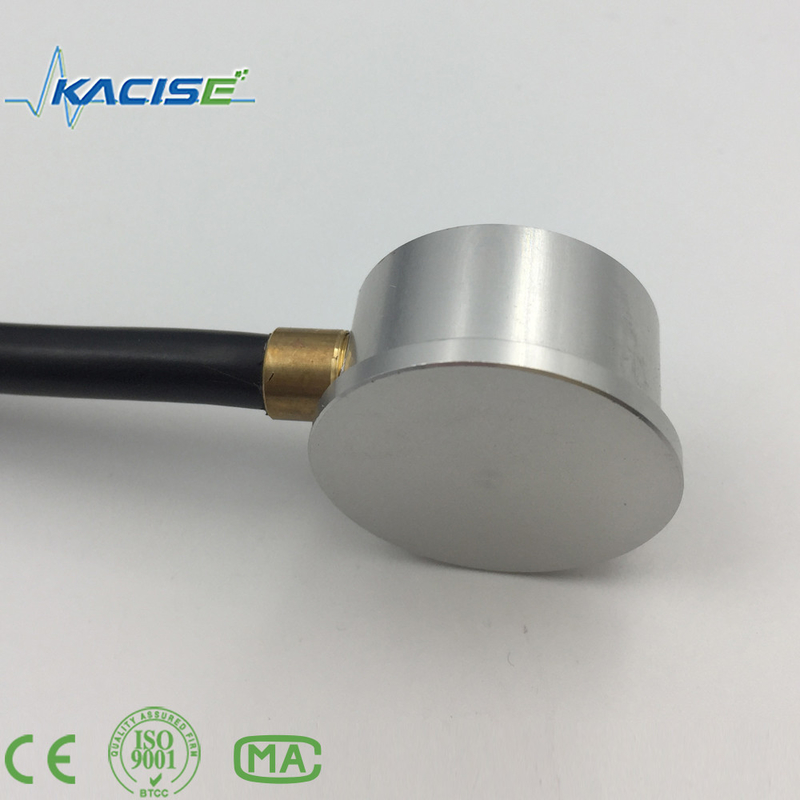

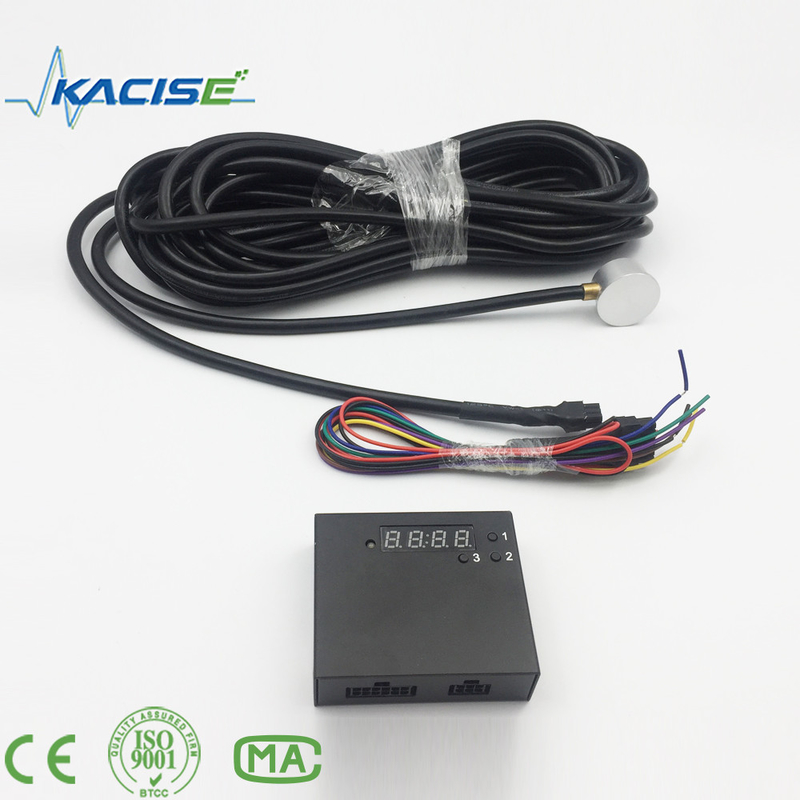

5제품 사진
