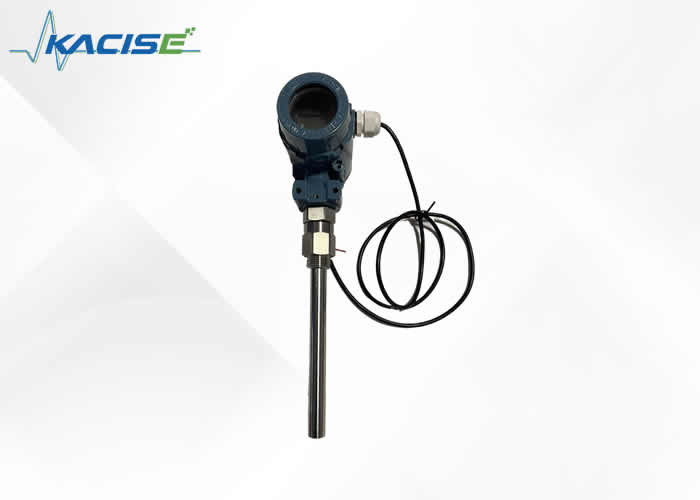

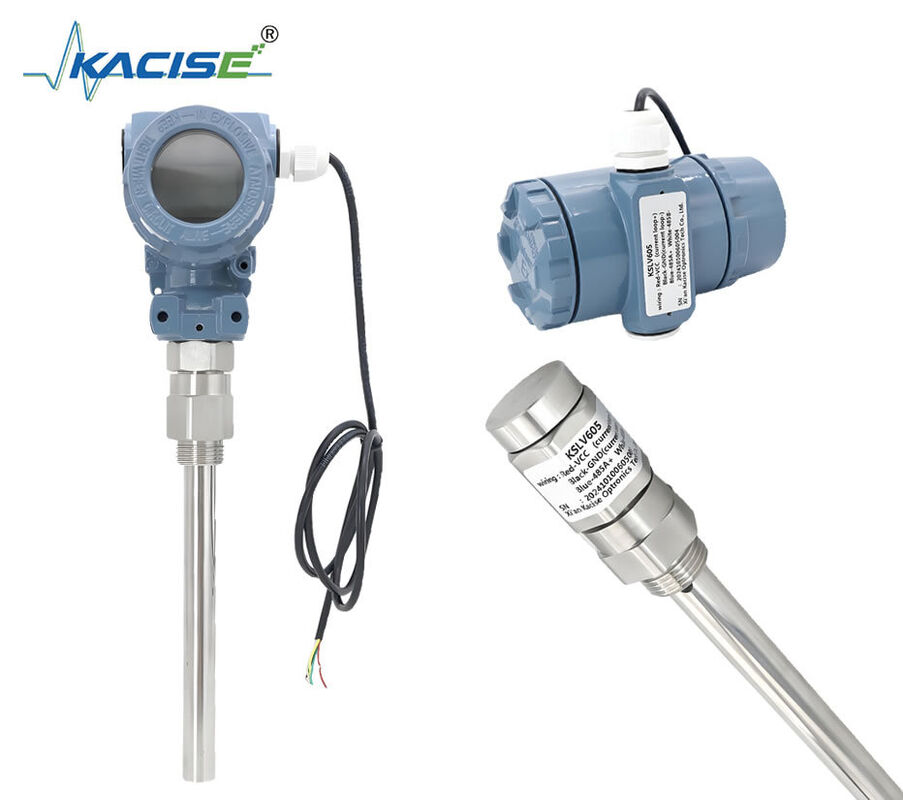

용량 지능형 물 탱크 레벨 표시 센서 물 레벨 측정 센서 송신기 가격

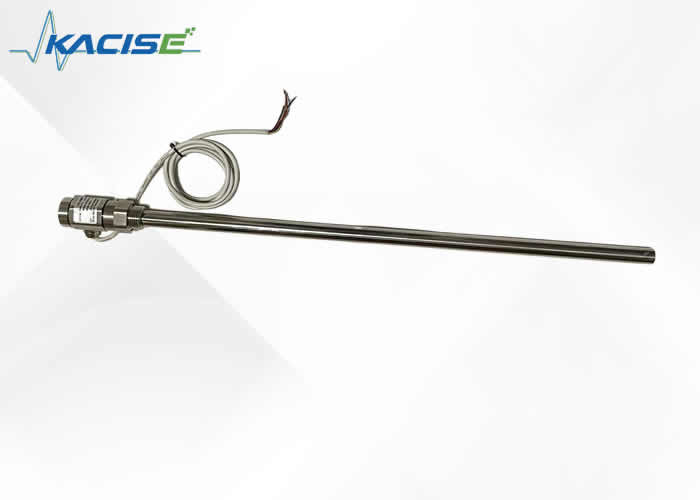

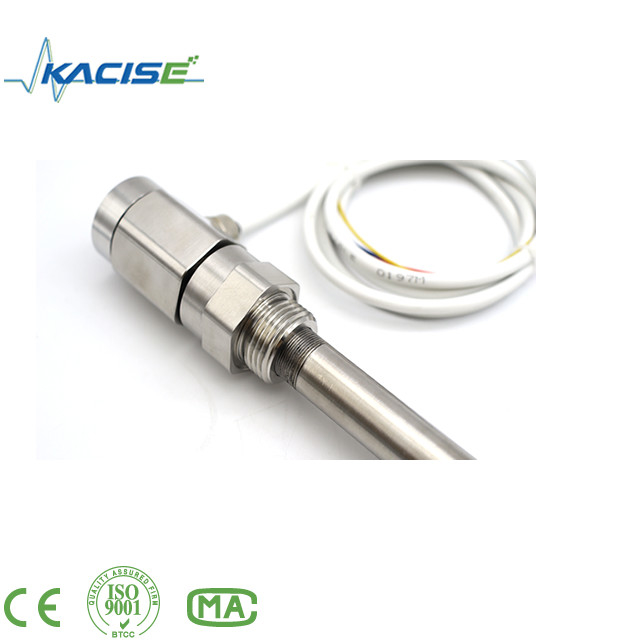

KSLV605 용량 레벨 센서

4 구조

용량 액체 레벨 센서는 다른 응용 기회와매개 변수, 하지만 일반적으로 그것의 주요 구조는 대략 두 부분으로 나눌 수 있습니다.그리고 송신기 부분입니다. 그림에서 보듯이:

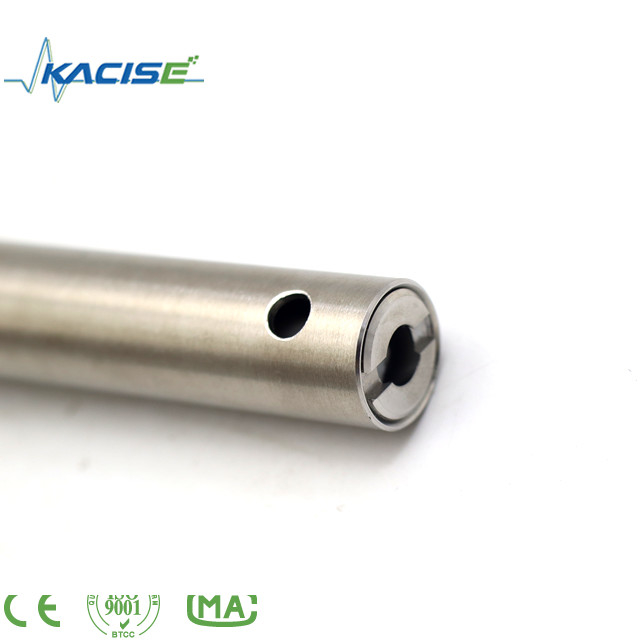

그림의 A는 컨테이너 장비 또는 측정에 직접 탐사 센서를 보여줍니다미터 튜브의 측정 매체에서

그림의 B와 C는 액체 레벨의 가스 단계 및 액체 단계 연결 플랜지입니다.장비 플랜지 연결에 사용되는 측정 및 제어 도구, 그리고장비의 액체와 압력이 측정 실린더로 끌어당겨집니다.

D 그림은 액체 레벨 측정 및 제어 장치의 측정 실린더를 보여줍니다.센서 전극과 용량을 형성할 수 있습니다.

E 그림에 표시 된 하수 플랜지, 정기적으로 액체 수준에 더러운 배출 할 수 있습니다측정 및 제어 도구 외부에, 액체의 측정 튜브의 내부를 유지레벨 측정 및 제어 장치는 깨끗하고 센서가 먼지에 붙지 않도록하십시오.

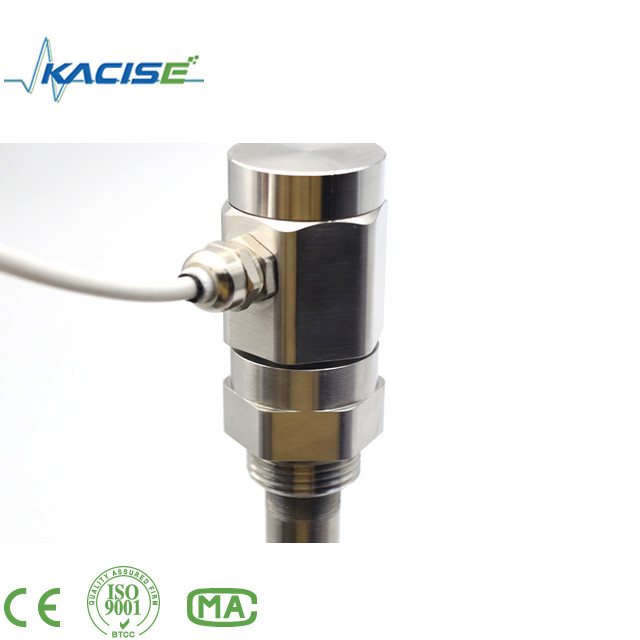

F 그림에 표시 된 것은 송신기입니다. 이는 용량에서 표준으로 변환하는 장치입니다.전류 신호, 그리고 전체 액체 레벨 측정 및 제어 도구의 중심 부분입니다.주 기능은 액체 레벨 변화로 인한 용량 변화 증가를 수신하는 것입니다.센서, 그리고 변환 후, 그것은 4-20mADC 표준 전류 신호를 출력합니다. 이 송신기군사용 통합 장치, 낮은 전력 소비, 높은 온도 저항, 강한신뢰성, 그리고 본질적인 안전의 요구 사항을 충족합니다.

참고: 송신기와 측정 튜브 사이에 밀폐 부분이 있습니다.여러 개의 밀폐로 측정 매체가 센서와 접촉하지만이 부분은 중요한 밀폐 부분입니다.사고를 피하기 위해 제조업체의 동의 없이 해체한다.

5 표시

6 배선

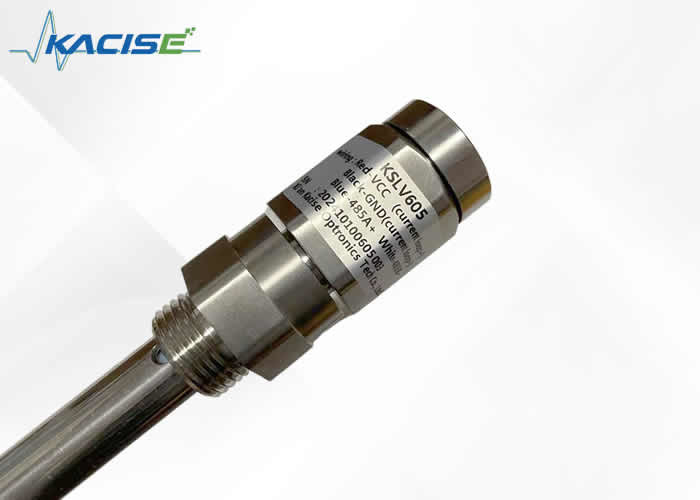

KSLV606 (디스플레이 모델) 는 두 가지 전선 방식이 있습니다. 하나는 RS485이며 다른 하나는 4-20mA입니다.

1) RS485

2) 4~20mA

설치 후, 처음 사용할 때, 먼저 가스 단계 밸브를 열고,그 다음 액체 단계 밸브를 열어서 액체 수준이 격렬하게 변동하지 않도록 하여측정 오류

또한 연결 케이블 관절이 잘 접촉하고장시간 사용 시, 폐수 배출에 주의를 기울여가습기 물질의 축적 및 기기의 성능에 영향을 미칩니다.C-탄소 액체, 바오헤 뜨거운 물 타워, 하수 수영장 및 다른 더러운 미디어를 예로, 그것은해야합니다1 ~ 2번 주당 배출을 보장하고, 청소 매체는한 달에 두 번송신기 하우스는 물, 부식 매개체 또는 가스가내부로 들어가면 외부의 힘으로 충돌하고 비전문가가 해체하는 것은 금지되어 있습니다.송신기에 대한 세 가지 일반적인 배선 방법이 있습니다: (a) (b) (c) 에서 보여진 것처럼





위의 그림에서 보여준 바와 같이, 액체 레벨 측정 및 제어 기기의 송신기에 세 가지 배선 방법이 있습니다.그림 (a) 는 송신기의 배선 도면을 직접 표시하고 디지털 디스플레이 미터도 (b) 는 송신기와 DCS 제어 시스템의 배선 도면을 보여줍니다. 제어 시스템은 24V를 공급하고 송신기에 연결됩니다.그림 (c) 은 안전 장벽에 의해 공급되는 송신기의 연결 도면을 보여줍니다.사용자들은 설치 중에 위의 세 개의 배선 방법을 참조 할 수 있습니다.

시안 카시스는 ISO 9001-2008, GJB 9001B-2009, CE, 내재 안전 폭발 방지 및 격리 안전 폭발 방지 인증 등을 갖추고 있습니다.우리의 제품들이 국제 표준을 준수하도록 보장합니다..

우리는 10년 동안 압력, 레벨, 흐름 측정 기기 및 관련 제품 제조에 전문화되어 왔습니다.모든 직원들의 노력으로, 우리는 전문 측정 기기 제조업체 및 솔루션 공급자가되었습니다. 우리는 지속적으로 제품의 품질을 개선하려고 노력하고 있습니다.

현재 Kacise 센서는 이미 미국, 스페인, 호주, 칠레 등 20개 국가와 지역에 수출되어 많은 호의적인 피드백을 받았다.해외 유통업체들도 늘어나고 있습니다.우리는 우리의 원칙으로 '합리적 가격, 효율적인 생산 시간 및 좋은 판매 후 서비스'를 간주하고 상호 발전을 위해 더 많은 고객과 협력하기를 희망합니다.

1질문: 적절한 초음파 레벨 센서를 선택하기 위해 어떤 정보가 제공되어야합니까?

A: 저희에게 제공하시기 바랍니다적용 분야,출력,측정 범위,중형 (액성 종류),온도,설치 방법이 정보에 기초하여, 우리는 모델을 선택하고 당신을 위해 빠르게 인용할 수 있습니다.

2Q: 우리는 어떻게 품질을 보장 할 수 있습니까?

A: 대량생산 전에 항상 생산량별 샘플.

운송 전에 항상 마지막 검사

3 질문: 당신은 무역 회사나 제조업자입니까?

A: 우리는 ISO9001 인증을 받은 제조업체입니다. 레벨 및 롤 측정 장비에 특화되어 있습니다.

OEM & ODM 서비스는 사용할 수 있습니다. 우리를 방문하는 것을 환영합니다.

4질문: 보증이 있나요?

A: 예, 우리는 12개월의 보증이 있습니다.

5Q: 지불 조건은 무엇입니까?

A: 우리는 T/T, PayPal 및 무역 보증을 지원합니다.

대량 생산 주문은 30% 보증금과 70% 배송 전에 균형입니다.

6.Q: 무역 보증 지불 방법은 무엇입니까?

A: 무료 서비스입니다. 지불부터 배달까지 주문을 보호할 수 있습니다.

그리고 이제 104달러가 있습니다.000.00의 보증금으로 당신의 명령을 보장합니다.

7Q: 배달 자료는 어떤가요?

A: 배달 데이터는 지불을 받은 후 약 3~15일입니다.

8Q: 당신의 MOQ는 무엇입니까?

A: 우리의 협력을 시작하기 위해, 샘플 주문은 받아 들일 수 있습니다.
