원래 장소:
중국
브랜드 이름:
Gyrosens
인증:
CE
모델 번호:
GSGYR106F

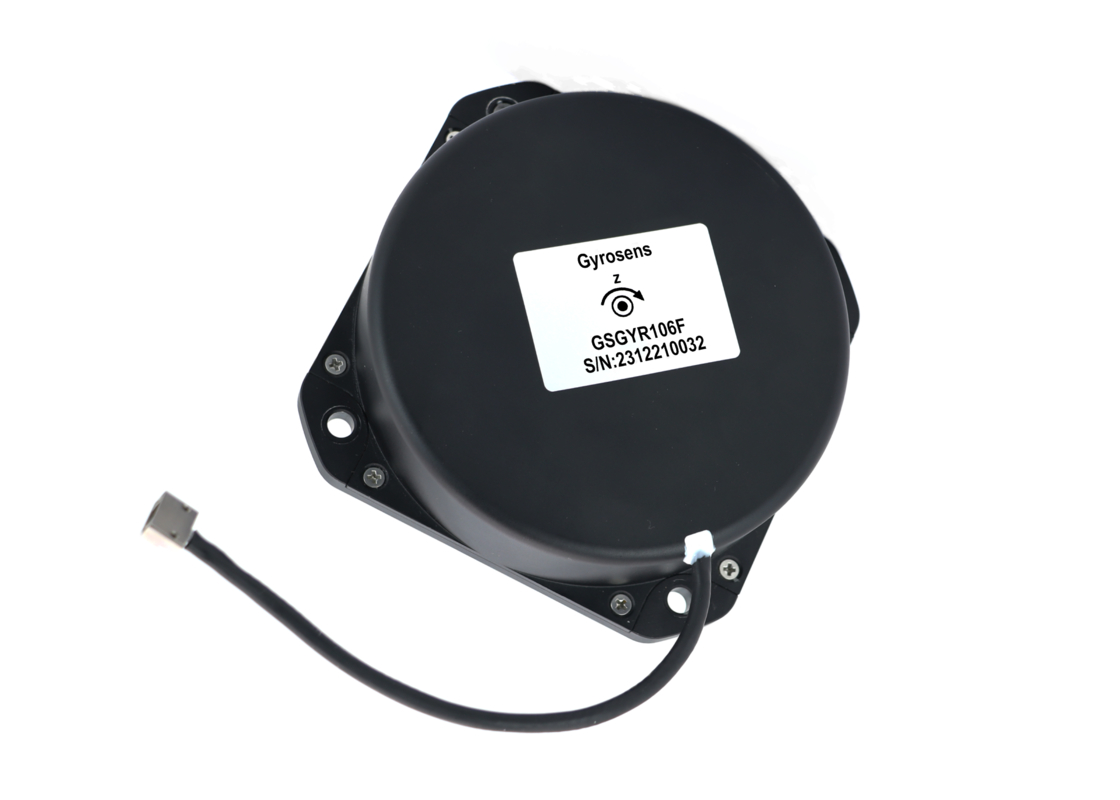

본 제품은 광학 Sagnac 효과를 기반으로 한 관성각속도 센서로, 민감축을 따라 캐리어의 회전 각속도를 측정하도록 설계되었습니다. 디지털 폐쇄 루프 감지 회로를 활용하여 외부 물리적 각속도로 인해 발생하는 시계 방향 빛의 광 경로 차이를 추출합니다. 시스템은 광 경로의 전압 신호를 변조 및 복조하여 폐쇄 루프 피드백을 달성하고 실시간 각속도 신호 감지를 제어합니다.
이 제품은 광학 각속도 감지 장치와 단축 각도 증분 정보 및 내부 온도 데이터를 제공하는 신호 감지 시스템이라는 두 가지 주요 구성 요소로 구성됩니다.
| 매개변수 | GSGYR106F-H | GSGYR106F-HH |
|---|---|---|
| 전원 공급 매개변수 | ||
| 공급 전압 | +5V DC | +5V DC |
| 제품 성능 | ||
| 치수 | 120×120×36mm | 120×120×36mm |
| 시작 시간 | 3초 | 3초 |
| 바이어스(10초 원활, 온도 고정) | <0.01°/시간 | <0.005°/시간 |
| 바이어스 안정성(10초 원활 -45°C~+70°C) | <0.005°/h(10초) <0.0015°/h(100초) | <0.003°/h(10초) <0.001°/h(100초) |
| 바이어스 반복성 | <0.0015°/시간 | <0.001°/시간 |
| 랜덤 워크 | <0.0003°/√h | <0.0002°/√h |
| 스케일 팩터 비선형성 | <2ppm | <2ppm |
| 스케일 팩터 반복성 | <5ppm | <5ppm |
| 다이내믹 레인지 | ±300°/초 | ±300°/초 |
| 전력 손실(전체 온도) | <4W | <4W |
| 무게 | 890g±20g | 890g±20g |
| 환경 | ||
| 작동 온도 | -45°C~+70°C | -45°C~+70°C |
| 보관온도 | -55°C~+80°C | -55°C~+80°C |
