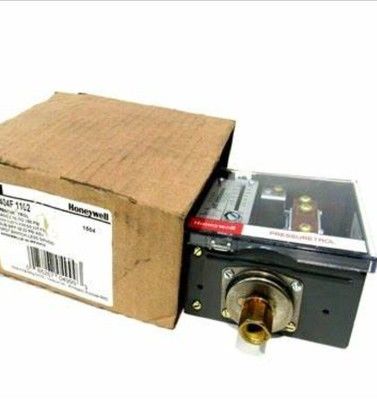

Honeywell L404F1102/U 자동 재순환 압력 조절기

Honeywell L404F1102/U 자동 재순환 압력 조절기

제품 소개

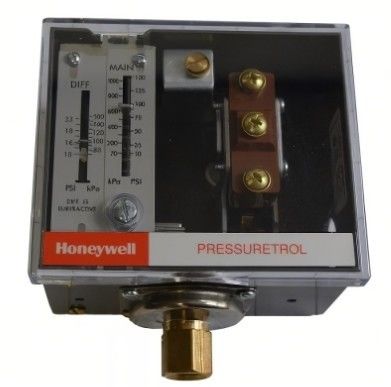

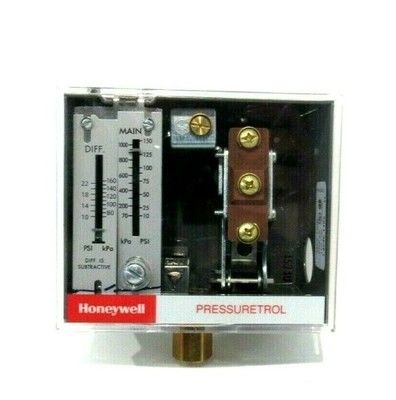

Honeywell L404F1102/U 자동 재순환 압력 조절기는 압력 시스템의 정밀한 모니터링 및 조절을 위해 설계된 견고한 압력 제어 장치입니다. -35°F ~ 150°F의 작동 온도 범위와 10-150 psi의 압력 범위를 갖추고 있어 증기, 공기, 불연성 가스 또는 부식성이 없는 유체와 관련된 응용 분야에 적합합니다. 스냅 작용 스위칭과 조절 가능한 차동 기능을 갖춘 이 압력 조절기는 산업 및 상업 환경에서 안정적인 회로 제어를 보장하며 내구성과 쉬운 설치 및 작동을 결합합니다.

제품 특징

다양한 매체 호환성:

증기, 공기, 불연성 가스 및 스테인리스 스틸 압력 감지 다이어프램에 부식성이 없는 유체에 적합합니다.

정밀한 압력 제어:

조절 가능한 압력 범위: 10–150 psi (69–1034 kPa), 최대 지속 압력 225 psi (1151 kPa).

감산 차동 압력 범위: 10–22 psi (60–152 kPa), 상단 케이스 나사를 통해 구성 가능.

안정적인 스위칭 동작:

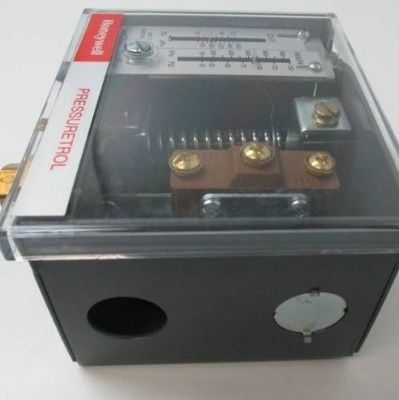

SPDT 스냅 작용 스위치는 압력 상승 시 회로를 열거나 닫으며, 지속적인 작동을 위한 자동 재순환 기능을 갖추고 있습니다.

광범위한 환경 적응성:

-35°F ~ 150°F (-37°C ~ 66°C)의 온도에서 작동하며, 가혹하거나 다양한 기후에 적합합니다.

쉬운 설치 및 장착:

1/4인치 NPT 내부 파이프 나사산 또는 케이스 베이스를 통한 표면 장착.

간단한 배선을 위한 접지 나사 단자 및 나사형 전기 연결.

안전 및 인증:

Underwriters Laboratories (UL) 목록 (파일 번호 MP466, 가이드 번호 MBPR).

CSA 인증 (파일 번호 LR1620, 가이드 번호 400-E-O).

제품 사양:
응용 분야: 증기, 공기, 불연성 가스 또는 부식성이 없는 유체 제어 제공
치수(인치): 높이 4-31/32인치 x 너비 4-1/2인치 x 깊이 2-3/4인치
치수(mm): 높이 126mm x 너비 114mm x 깊이 70mm
장착: 1/4인치 NPT 내부 나사산 또는 케이스 뒷면을 통한 표면 장착
승인: Underwriters Laboratories Inc. 목록: 파일 번호 MP466, 가이드 번호 MBPR
승인: CSA 인증: 파일 번호 LR1620, 가이드 번호 400-E-O
전기 연결: 나사 단자
접점 정격: 120 Vac 스위치 접점-- 8.0 AFL, 48.0 ALR, 10.0 A 저항; 240 Vac 스위치 접점-- 5.1 AFL, 30.6 ALR, 5.0 A 저항
작동 온도 범위(F): -35 F ~ +150 F
작동 온도 범위(C): -37 C ~ +66 C
승인, Swiss RE: 허용
센서 요소: 스테인리스 스틸 다이어프램
작동 범위(psi): 10 ~ 150 psi; 225 psi - 최대 지속
작동 범위(kPa): 69 ~ 1034 kPa; 1151 kPa - 최대 지속
차동 압력 범위(psi): 10 ~ 22 psi
차동 압력 범위(kPa): 60 ~ 152 kPa
차동 유형: 감산
스위치 작동: 자동 재순환
스위칭 동작: SPDT 스냅 작용, 압력 상승 시 R-W 연결, R-B 단선
파이프 연결: 주 또는 고압--1/4인치 NPT 내부 나사산
