원래 장소:
중국
브랜드 이름:
KACISE
인증:
CE
모델 번호:
KUS-W80

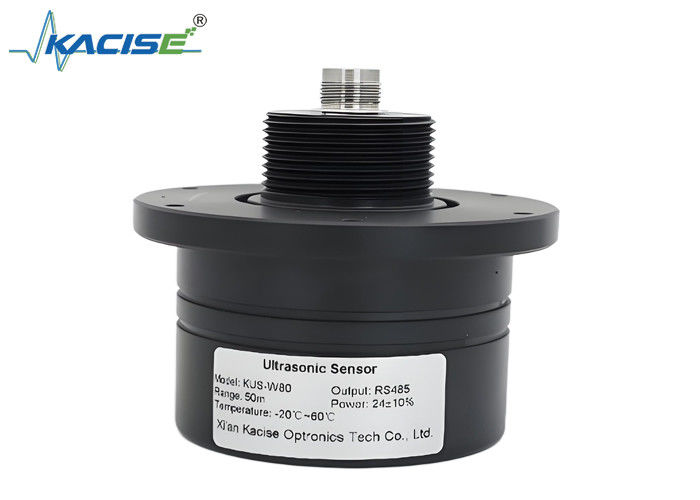

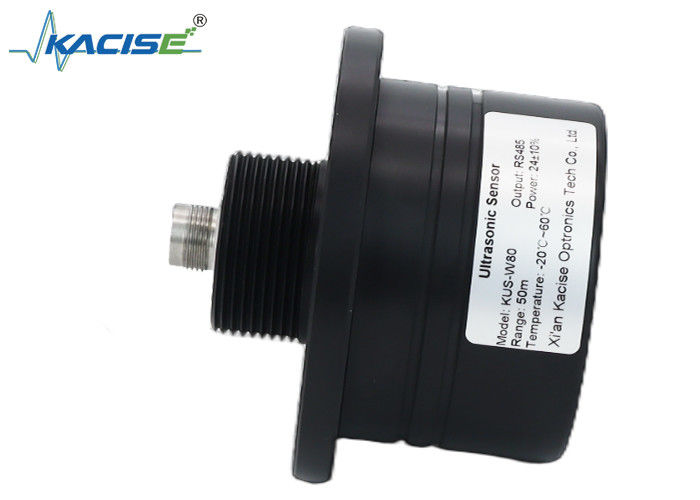

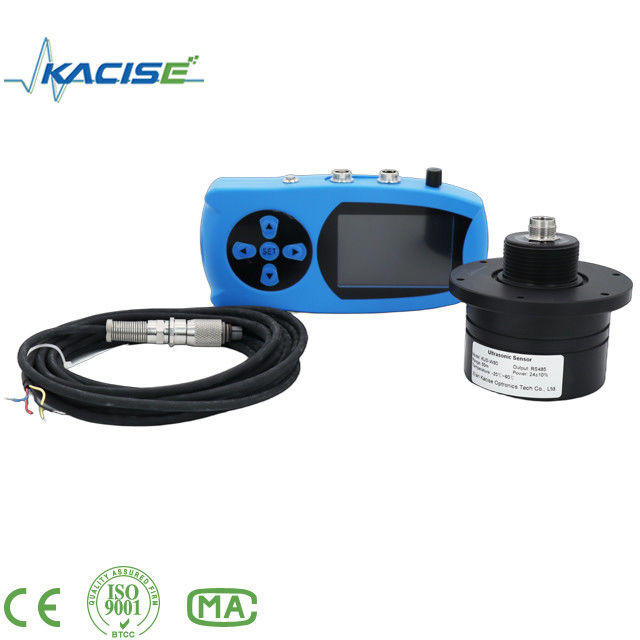

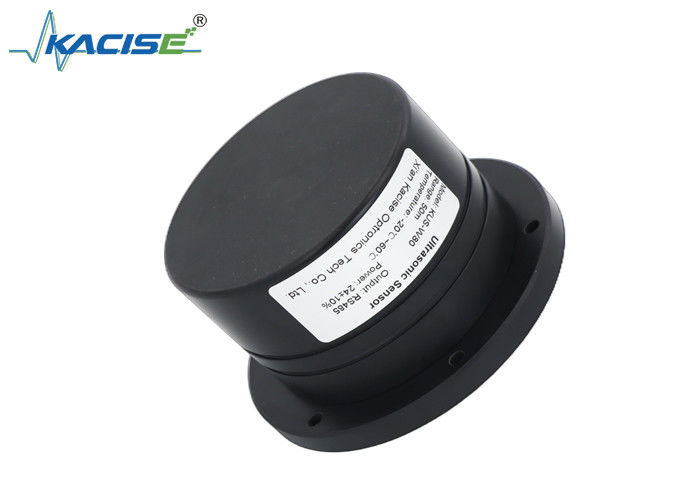

단일 빔 수중 초음파 거리 측정 센서는 ARM 아키텍처를 기반으로 설계된 고응답 거리 측정 센서입니다.
센서에는 데이터를 읽고 내부 매개변수를 구성하기 위한 RS485 칩이 내장되어 있습니다. 내부 매개변수는 ModBus-RTU 프로토콜을 통해 수정되어 센서 성능을 조정하고 특정 기능을 구현할 수 있습니다.
거리 측정 과정에서 초음파 신호는 초음파 프로브에 의해 방출되고 액체 또는 기타 고체 매체에 의해 반사된 다음 동일한 프로브에 의해 반사됩니다. 레벨 측정을 위해 초음파 방출과 수신 사이의 시간 차이를 측정합니다. 음파 전송 거리 L, 음속 v 및 음파 전송 시간 t 사이의 관계는 다음 공식으로 표현될 수 있습니다.
초음파 거리 측정 공식
L: 초음파 프로브와 측정된 재료 표면 사이의 거리입니다. 단위: m;
v: 온도 보상 후의 음속 값. 단위: m/s;
t: 측정 범위 내 음파의 실행 시간입니다. 단위: 초
| 전기적 특성 | |
|---|---|
| 작동 전압 | 10.8V~26.4VDC, 역극성 보호 |
| 무부하 전류 | 15mA 이하 |
| 전압 강하 | 2.5V 이하 |
| 시동 지연 | <2000ms(보호를 위한 소프트웨어 지연) |
| 출력 특성 | |
| 출력 유형 | 표준 RS485 출력(Modbus-RTU 프로토콜) |
| 정격 작동 전류 즉 | 100mA 이하, 단락/과부하 보호 |
| 반복성 정확도 | ±0.25% |
| 정확성 | ±0.5% |
| 주변 온도 | |
| 작동 온도 | -20~60℃ |
| 보관온도 | -20~60℃ |
| 기계적 특성 | |
| 출력 연결 방법 | 4코어 콘센트 |
| 출력 라인 길이 | 기본 2미터(다른 라인 길이는 사용자 정의해야 함) |
| 보호 수준 | IP68 |
| 재료 | 케이싱: ABS, PC |
