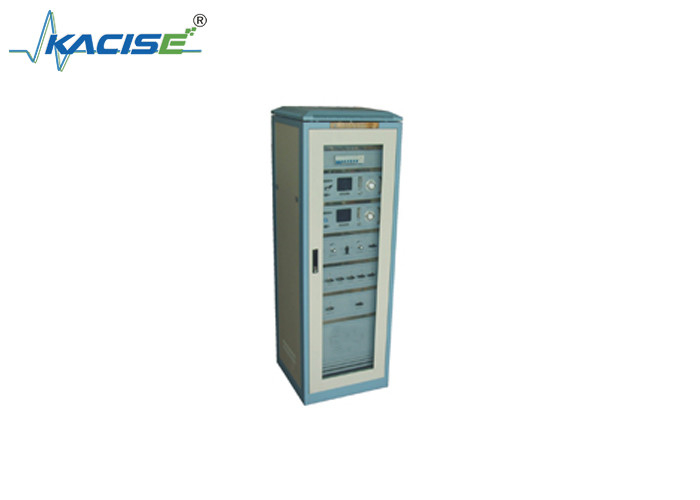

고 정밀 KTG180 열 처리 프로세스 분석을 위한 가스 오븐 공정 분석기

KTG180 열처리 프로세스 분석을 위한 오븐 가스 프로세스 분석 시스템

소개

KTG180 오븐 가스 공정 분석 전체 시스템은 주로 산소 함량을 측정하는 우리 회사가 새로 개발 한 지능형 감지 시스템입니다.다양한 열처리 오븐/열열 오븐의 수소 함량 및 이슬점 함량 (각 구성 요소는 사용자의 요구에 따라 조합됩니다).

시스템 특징

• 동시에 산소 함유량, 수소 함유량, 이슬점 등을 감지할 수 있으며, 검출 결과는 데이터 형태로 직관적으로 표시됩니다.
• 다양한 구성 요소가 동시에 표준 4-20mA 신호를 출력하여 컴퓨터와 원격 모니터링을 위한 원격 디스플레이에 연결할 수 있습니다.
• 인간-기계 인터페이스는 128 × 64 점 행렬 액정 결정 디스플레이를 채택합니다. 작은 조망 각도, 직관적이고 눈길을 끈다.터치 버튼과 전체 중국어 메뉴 작동을 쉽게 이해, 간단하고 신뢰할 수 있습니다.
• 제어 콘택트 출력, 초한자 자동 경보 (박수) 및 RS-232 (선택) 와 같은 외부 포트가 있습니다.
• 이 시스템은 수입된 장수 샘플링 가스 펌프를 사용하여 샘플링 튜브에서 약 50 미터 이내에 시스템을 원활하게 샘플링하고 분석 할 수 있습니다.

이 감지 시스템의 모든 종류의 센서는 해외에서 수입되어 있으며, 안정적인 성능과 긴 수명입니다.신호 처리 시스템은 고도로 통합 된 지능형 단일 칩 마이크로 컴퓨터 시스템을 채택합니다., 아날로그-디지털 변환, 디지털-아날로그 변환, 분석 및 처리 및 기능 출력과 같은 구성 요소를 포함합니다. 결과적으로 시스템은 좋은 인간-기계 인터페이스를 가지고 있습니다.간단한 전체 운영 및 편리한 유지보수가스 회로 시스템에는 필터링 샘플링 시스템, 하수 배출 시스템 및 공기 추출 펌프가 포함되어 있으며, 시스템은 안정적인 흐름 속도와 깨끗한 샘플 가스를 보장합니다.그래서 시스템이 정확하고 안정적으로 감지 할 수 있습니다..

주요 기술 매개 변수

측정 범위:

O2: 0.1 - 1000PPmO

H2: 0.00 ~ 50.0% H

DP: +20.0°C - 100°C

샘플 가스 흐름 속도: 400mL/min.

접촉 용량: 220VAC/1A, 24VDC/3A

작동 전원 공급 ~220V±10%, 50HZ±5%.

작업 환경:

온도: -5°C - +45°C

습도: ≤90%RH

전체 차원: 600mm (폭) × 1800mm (높이) × 600mm (깊음)
